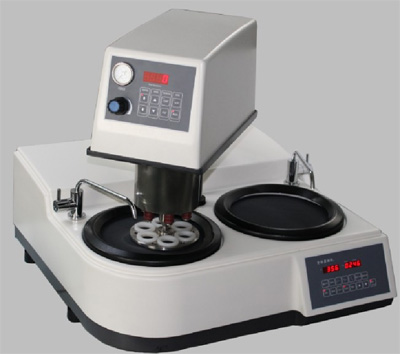

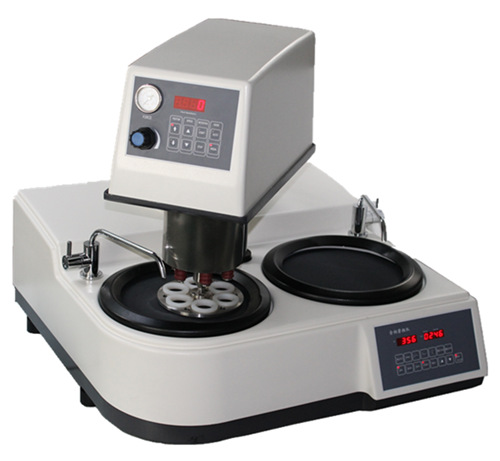

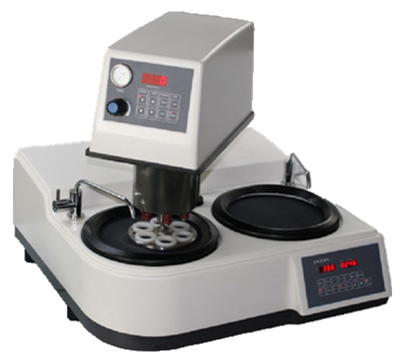

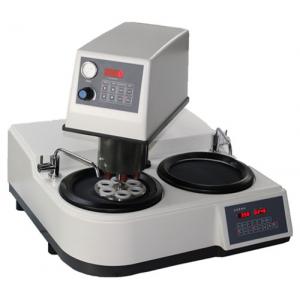

HonPOL-2000Z型 雙盤臺式全自動金相試樣磨拋機（無級變速）

 產品簡介   Product introduction

---

HonPOL-2000Z型 雙盤臺式全自動金相試樣磨拋機（無級變速）是弘測公司新開發的新型全自動金相試樣磨拋機，是通過多方面市場調研和廣泛聽取用戶的要求、采用先進工藝制造而成，是一款非常適合在試樣制備量適中的小型試驗室使用的經濟型產品。

本機為液晶面板顯示，研磨拋光時間采用倒計時數字顯示，本機具有加工精度高，性能穩定可靠，操作容易，加工范圍寬，工作時，磨盤在調速電機的驅動下旋轉，采用智能程序化控制實現自動加壓、自動識別粗細磨；并根據一設定的高度，按理想的加壓保壓和分段卸壓方式將夾持盤壓在轉動的磨盤上，從而能快速去除試樣表面的磨痕和消除變形層拋光時間到達后，磨盤停止轉動，夾持盤自動提升，從而實現無人監控操作，工作中粗磨和精磨兩個階段系統自動調節。工作過程實現自動化特點，數字顯示無極變速，是一種理想的金相試驗儀器。

本機可根據不同金屬材料的需要現場設置和存儲工作參數(速度、壓力和時間)，也可從存儲器中調用已事先優化的工作參數，具有很高的智能化程度。（對于一般研磨拋光處理，本機采用一道砂紙、一道絲絨足可滿足分析要求）

本機可用于單個和多個試樣制備。作用在各試樣上的力均可分別控制，因此每次可進行1-6個試樣的制備，而不需要使用空試樣或“假”試樣。具有操作簡單快捷，試樣制備質量高，是各企業，科研院所實現無人制備，節約制備耗材并提高試樣制備效率的理想選擇。

 工作原理   Working principle

---

金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有2個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起?？煞謩e由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。

 性能特點   Performance characteristics

---

1、具備自動/手動雙重操作方式；

2、塑鋼機身（可選不銹鋼機身）；

3、單盤單控，無級變速，轉速0-1000轉自由調節；

4、單通道獨立冷卻系統；

5、可配備自動送料系統（選配）；

6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；

7、磨拋盤直徑：250mm（可選230mm、300mm），比普通磨拋盤(直徑200mm)，有效面積增加60%以上；

8、顯示方式：液晶屏幕數字顯示；

9、輕松更換磁性防粘盤，就能完成各種試樣的粗、精磨及粗、精拋光等所有工序, 一盤等效于N個盤；

10、一次可同時磨拋6個工件，最大直徑30mm（可定制40mm-50mm的3個，其他規格可定制）；

11、單點氣動加載，無需夾持假試樣，保證所磨拋試樣均在同一平面；

12、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。

13、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用。

14、轉速穩定，研磨/拋光盤不抖動；

15、一機多用。一機實現金相試樣的粗磨，精磨，粗拋和精拋的全過程，顯著節約設備成本；

16、自動研磨拋光，無需手動操作；

17、自動磨拋模式，速度更快，效率更高；

18、時間、壓力自由設定；

19、超靜音，安全穩定；

20、專用變頻調速控制系統。具有三級定速和無極調速兩種功能；

      A、三級調速：用戶可自定義三個常用速度，分別用來預磨，研磨和拋光；

      B、無極調速：磨盤轉速從0轉/分到1000轉每分，八段速編程，可以自動停機，方便高級用戶自動實現金相試樣制備。

21、通過用電磁閥來控制水的通斷,研磨盤里有自動噴水清洗裝置，防止排水管道堵塞；

22、外殼美觀，堅固耐用，永不生銹。

 技術指標   Technical indicators

---

序號	類別	技術指標
1	機體形式	臺式雙盤、塑鋼機身（可選配不銹鋼機身）
2	磨盤控制	雙盤單控
3	磨拋方式	自動/手動
4	顯示方式	液晶屏顯
5	預磨盤直徑	Φ250mm（可選配220mm、230mm、300mm）
6	拋光盤直徑	Φ250mm（可選配220mm、230mm、300mm）
7	磨盤轉速	0-1000轉/分（無級變速）、自由設定；正/反轉自由設定； 三檔定速：V1=300r/min V2=500r/min V3=800r/min 可自設定；
8	加載器轉速	0-200轉/分（無級變速）；正/反轉任意選擇
9	氣源壓力	單點力氣動加載；0.2～0.3Mpa
10	制樣壓力	0-60N；自由設定
11	制樣時間	數字顯示（1-99min59s）
12	壓力加/卸載	自動
13	自動模式	可編程八段速度、運行時間和磨盤轉向切換
14	冷卻系統	雙通道水冷
15	機身材質	塑鋼，永不生銹
16	制樣數量	1-6個
17	夾持試樣直徑	Φ8-30mm（最多可同時夾持6個）；（選配Ф40-Ф50mm三個，其他規格可定制）
18	主機功率	750W
19	外形尺寸	760mm*730mm*650mm
20	電源	220V/50HZ
21	重量	100KG

 標準配置   Standard configuration

---

1、主機：一臺

2、磨拋盤：兩只

3、冷卻系統：兩套

4、專用金相砂紙：兩張

5、專用金相拋光絨布：兩張

6、電源線：一根

7、進水管：一根

8、出水管：一根

9、試樣夾持盤：一套

10、裝樣臺：一套

11、卡環：一套

12、隨機文件：一套

 選配附件   Optional accessories

---

序號	名稱	規格
1	磁性升級盤	Φ200-350mm
2	磁性金相砂紙	120#-2000#
3	磁性拋光布	絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨
4	試樣夾持盤	規格可選
5	金相砂紙	120#-4000#
6	金相耐水砂紙	120#-2000#
7	帶膠金相砂紙	120#-4000#
8	帶膠金相耐水砂紙	120#-2000#
9	金相拋光布	絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨
10	帶膠金相拋光布	絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨
11	金相研磨膏	氧化鋁、碳化硅、金剛石
12	金相拋光粉	氧化鋁、碳化硅、氧化鉻
13	金剛石拋光噴霧劑	W0.5-W40；W0.1-W0.25
14	金剛石拋光懸浮液	單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM；
15	金剛石拋光潤滑冷卻液
