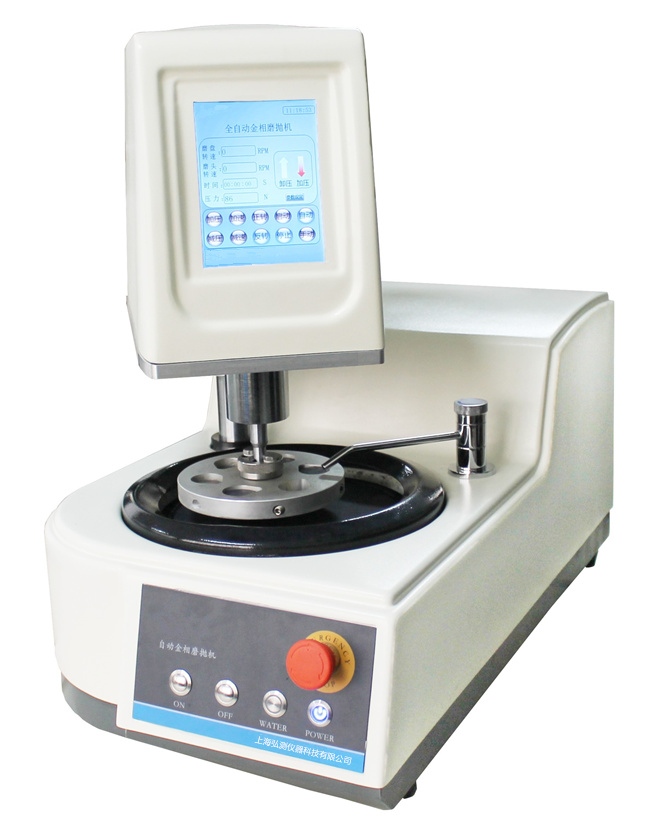

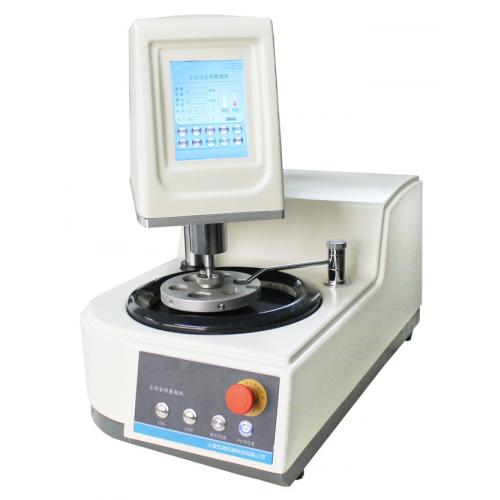

HonPOL-1000ZX型 單盤臺式全自動金相試樣磨拋機（無級變速、觸摸屏）
產品簡介 Product introduction
HonPOL-1000ZX型 單盤臺式全自動金相試樣磨拋機（無級變速、觸摸屏）是弘測公司新開發的新型全自動金相試樣磨拋機，是通過多方面市場調研和廣泛聽取用戶的要求、采用先進工藝制造而成，是一款非常適合在試樣制備量適中的小型試驗室使用的經濟型產品。本機具有操作方便簡單、顯示直觀、參數設置方便快捷等優點；是一款可以快速完成樣品研磨拋光的高端自動化儀器。
HonPOL-1000ZX型 單盤臺式全自動金相試樣磨拋機（無級變速、觸摸屏），本機下工位的磨拋盤、上工位的磨拋頭轉速為無極調速，工作盤旋轉方向可以任意選擇，磨頭只需要將轉速輸入顯示屏即可。制樣壓力可以先設定在顯示屏中，也可以在運行中按操作按鍵進行調整。制樣時間設定好后，運行中是以時間倒計時顯示，倒計時結束，系統自動停止。本機帶自動水冷裝置，也可以手動控制清洗，機械零部件都以先進的加工工藝生產，精密鑄造底座、ABS塑料外殼讓設備更能美觀大方，且防腐防銹，清潔方便、運行平穩、安全可靠、噪音低等特點。
本機為液晶觸摸屏面板顯示，研磨拋光時間采用倒計時數字顯示，本機具有加工精度高，性能穩定可靠，操作容易，加工范圍寬，工作時，磨盤在調速電機的驅動下旋轉，采用智能程序化控制實現自動加壓、自動識別粗細磨；并根據一設定的高度，按理想的加壓保壓和分段卸壓方式將夾持盤壓在轉動的磨盤上，從而能快速去除試樣表面的磨痕和消除變形層拋光時間到達后，磨盤停止轉動，夾持盤自動提升，從而實現無人監控操作，工作中粗磨和精磨兩個階段系統自動調節。工作過程實現自動化特點，數字顯示無極變速，是一種理想的金相試驗儀器。
本機可根據不同金屬材料的需要現場設置和存儲工作參數(速度、壓力和時間)，也可從存儲器中調用已事先優化的工作參數，具有很高的智能化程度。（對于一般研磨拋光處理，本機采用一道砂紙、一道絲絨足可滿足分析要求）
本機可用于單個和多個試樣制備。作用在各試樣上的力均可分別控制，因此每次可進行1-6個試樣的制備，而不需要使用空試樣或“假”試樣。具有操作簡單快捷，試樣制備質量高，是各企業，科研院所實現無人制備，節約制備耗材并提高試樣制備效率的理想選擇。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有1個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起?？煞謩e由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、具備自動/手動雙重操作方式；
2、塑鋼機身（可選不銹鋼機身）；
3、單盤單控，無級變速，轉速0-1000轉自由調節；
4、單通道獨立冷卻系統；
5、可配備自動送料系統（選配）；
6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；
7、磨拋盤直徑：250mm（可選200mm、230mm、300mm），比普通磨拋盤(直徑200mm)，有效面積增加60%以上；
8、顯示方式：觸摸屏液晶數字顯示；
9、輕松更換磁性防粘盤，就能完成各種試樣的粗、精磨及粗、精拋光等所有工序, 一盤等效于N個盤；
10、一次可同時磨拋6個工件，最大直徑32mm（可定制40mm或50mm的4個）；
11、中心力加載，無需夾持假試樣，保證所磨拋試樣均在同一平面；
12、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
13、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都較為適用。
14、轉速穩定，研磨/拋光盤不抖動；
15、一機多用；一機實現金相試樣的粗磨，精磨，粗拋和精拋的全過程，顯著節約設備成本；
16、自動研磨拋光，無需手動操作；
17、自動磨拋模式，速度更快，效率更高；
18、時間、壓力自由設定；
19、超靜音，安全穩定；
20、專用變頻調速控制系統。具有無極調速功能；磨盤轉速從0轉/分到1000轉/分；可正、反轉調節（增量 1rpm）；
21、通過用電磁閥來控制水的通斷,研磨盤里有自動噴水清洗裝置，防止排水管道堵塞；
22、外殼美觀，堅固耐用，永不生銹。
技術指標 Technical indicators
序號 | 類別 | 技術指標 |
1 | 機體形式 | 臺式單盤、塑鋼機身（可選配不銹鋼機身） |
2 | 磨盤控制 | 單盤單控 |
3 | 磨拋方式 | 自動/手動 |
4 | 顯示方式 | 觸摸屏液晶數顯 |
5 | 控制系統 | 5.8寸液晶觸摸屏控制 |
| 6 | 磨拋盤直徑 | Φ250mm（可選配200mm、230mm、300mm） |
7 | 磨盤轉速 | 0-1000轉/分（無級變速）、自由設定；可正、反轉調節（增量1rpm） |
| 8 | 加載器轉速 | 0-100轉/分（無級變速） |
| 9 | 加載方式 | 中心力加載 |
| 10 | 加載壓力 | 30-200N；自由設定； 調節增量 2 N |
| 11 | 制樣時間 | 數字顯示（1-9999s） |
| 12 | 噴水方式
| 電磁閥控制水通斷，帶清洗功能。 |
| 13 | 精細磨拋?zhàn)R別 | 手動 |
| 14 | 冷卻系統 | 單通道水冷 |
| 15 | 機身材質 | 塑鋼，永不生銹 |
| 16 | 制樣數量
| φ32mm以下：1-6個；φ40mm~φ50mm：1-4個 ； （實用于鑲嵌樣品及不規則樣品） |
| 17 | 夾持試樣直徑 | Φ5-30mm（可定制φ40mm~φ50mm） |
18 | 主機功率 | 1000W |
19 | 外形尺寸 | 760mm*450mm*650mm |
20 | 電源 | 220V/50HZ |
21 | 重量 | 75KG |
標準配置 Standard configuration
1、主機：一臺
2、磨拋盤：一只
3、冷卻系統：一套
4、專用金相砂紙：兩張
5、專用金相拋光絨布：兩張
6、電源線：一根
7、進水管：一根
8、出水管：一根
9、試樣夾持盤：一套
10、裝樣臺：一套
11、卡環：一套
12、隨機文件：一套
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-350mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
 |  |
| HonPOL-1000Z型 單盤臺式全自動金相試樣磨拋機（無級變速） |
