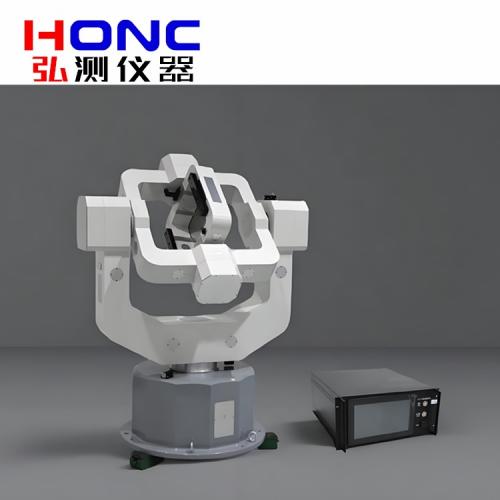

3DT-565B型 三軸電動轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

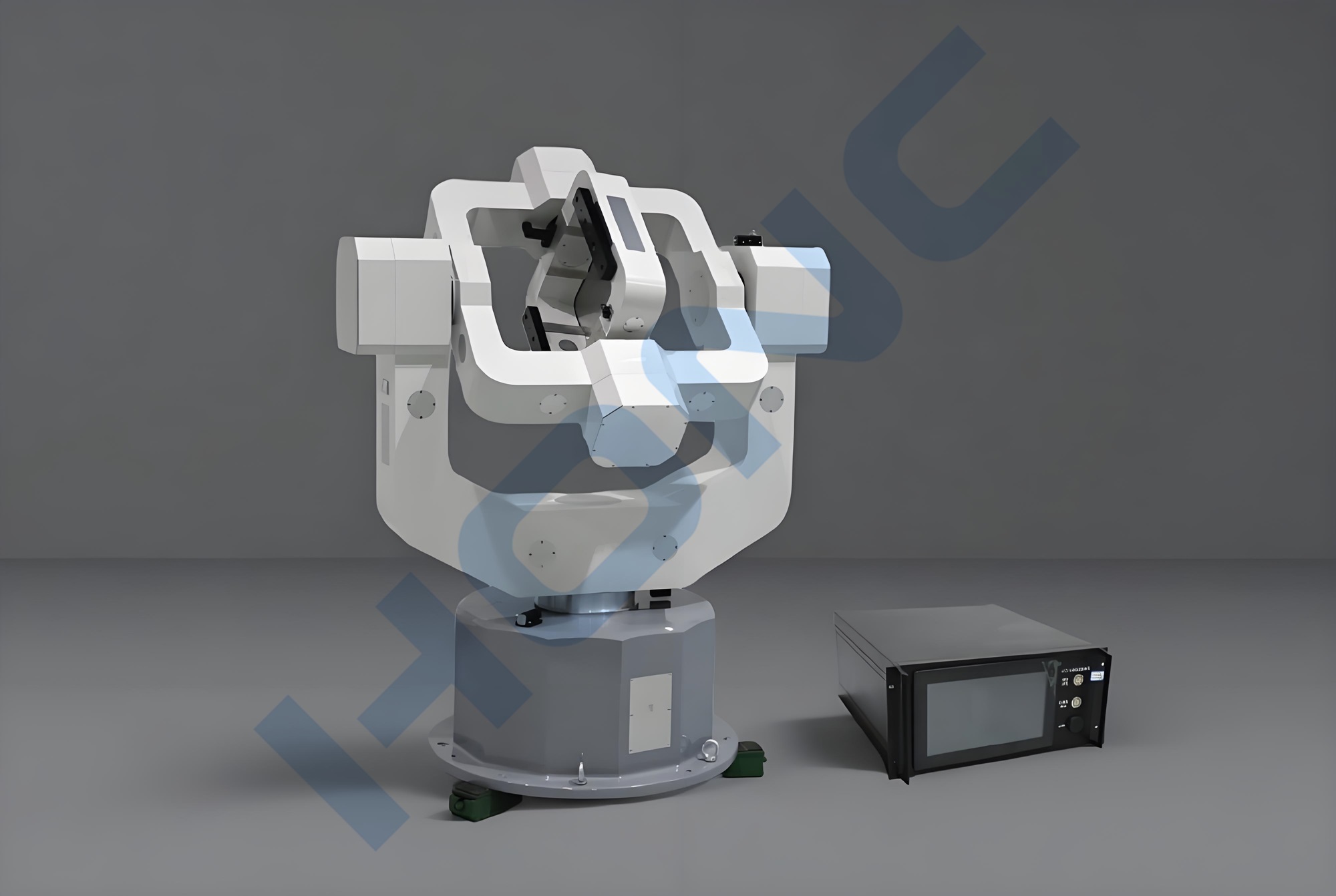

三軸電動轉臺是一種能夠?qū)崿F(xiàn)三個獨立軸（通常為俯仰、滾轉和偏航）旋轉的設備，廣泛應用于航空航天、軍事、科研、工業自動化等領域。
The three-axis electric turntable is a device thatcanrotate onthreeindepen-dent axes (usually pitch, roll and yaw). It is widely used in aerospace, military,scientifc research, industrial automation and other fields.

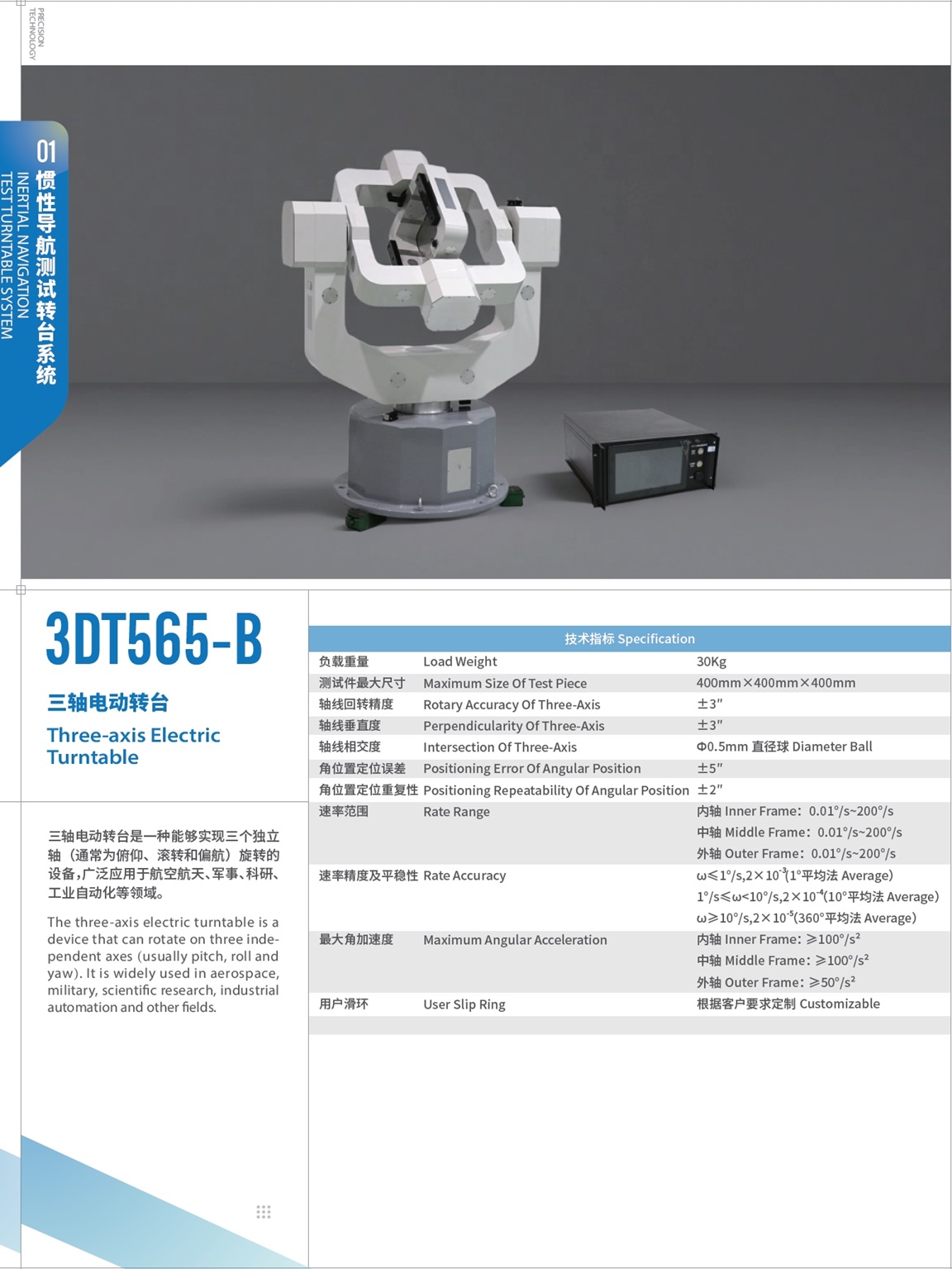

技術指標 Technical indicators
1.負載重量/Load Weight：30Kg；【可根據用戶要求定制】
2.測試件最大尺寸/Maximum Size Of Test Piece：400mm×400mm×400mm；【可根據用戶要求定制】
3.軸線回轉精度/Rotary Accuracy Of Three-Axis：±3"；
4.軸線垂直度/Perpendicularity Of Three-Axis：±3"；
5.軸線相交度/Intersection Of Three-Axis：Φ0.5mm直徑球DiameterBall；
6.角位置定位誤差/Positioning Error Of Angular Position：±5"；【可根據用戶要求定制】
7.角位置定位重復性/ Positioning Repeatability Of Angular Position： ±2"；
8.速率范圍/Rate Range：
內軸/ Inner Frame：0.01°/s~200°/s；
中軸/ Middle Frame：0.01°/s~200°/s；
外軸/ Outer Frame：0.01°/s~200°/s；
9.速率精度及平穩性/RateAccuracy：
ω≤1°/s，2×10-3(1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4(10°平均法 Average)；
ω≥10°/s，2×10-5(360°平均法 Average)；
10.最大角加速度/Maximum Angular Acceleration：
內軸/ Inner Frame：≥100°/s2；
中軸/ Middle Frame：≥100°/s2；
外軸/ Outer Frame：≥50°/s2；
11.用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
