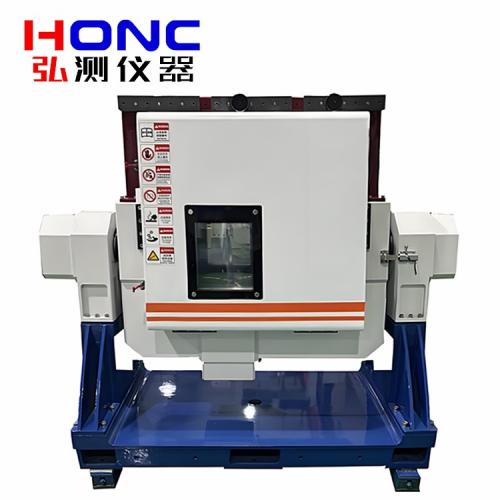

2FDT-450WK型 雙軸溫箱轉臺【慣性導航測試轉臺】
新款外觀，僅供參考，請以實物為準
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
技術指標 Technical indicators
1，額定負載：50Kg(純負載，不含溫箱)；
2，臺面直徑：Ф450mm；【可根據用戶要求定制】
3，臺面平面度：0.02mm；
4，臺面跳動：0.02mm；
5，軸線回轉精度：±5″；
6，軸線垂直度：±5″；
7，軸線相交度：Ф0.5mm直徑球；
8，角位置定位誤差：外軸：±3″；內軸：±2″；
9，角位置定位重復性：±2″；
10，速率范圍：
內軸：0.01°/s~800°/s；
外軸：0.01°/s~200°/s；
11，速率精度及平穩性：
ω≤1°/s , 2×10-3 (1°平均法）；
1°/s≤ω<10°/s , 2×10-4（10°平均法）；
ω≥10°/s , 2×10-5（360°平均法）。
12，最大角加速度：
內軸：≥400°/s2；
外軸：≥50°/s2；
13，用戶滑環：根據用戶要求定制；
14，溫控箱參數【可根據用戶要求定制】：
溫度范圍：-55°C~＋100°C；
溫度偏差：±1°C；
溫度波動度：±1°C；
溫度均勻性：±2°C；
最大升降溫速率：≥3°C/min；
箱內尺寸：500mm x 500mmx500mm；
