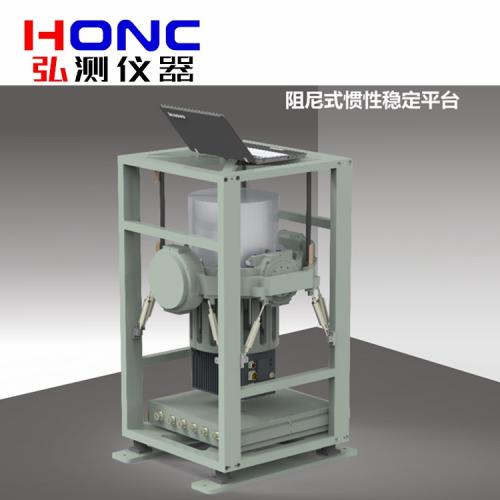

ZNGX-420型 阻尼式慣性穩定平臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

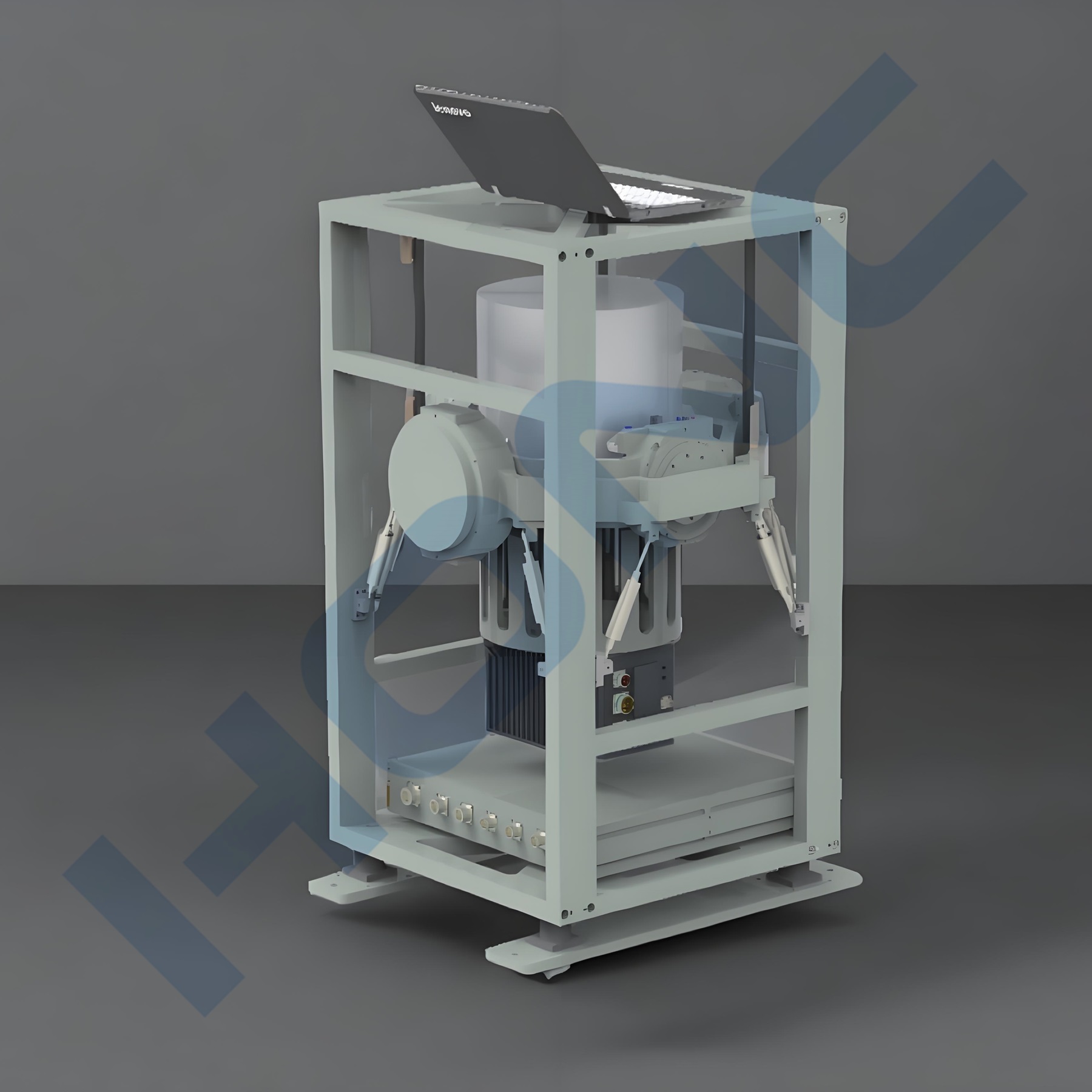

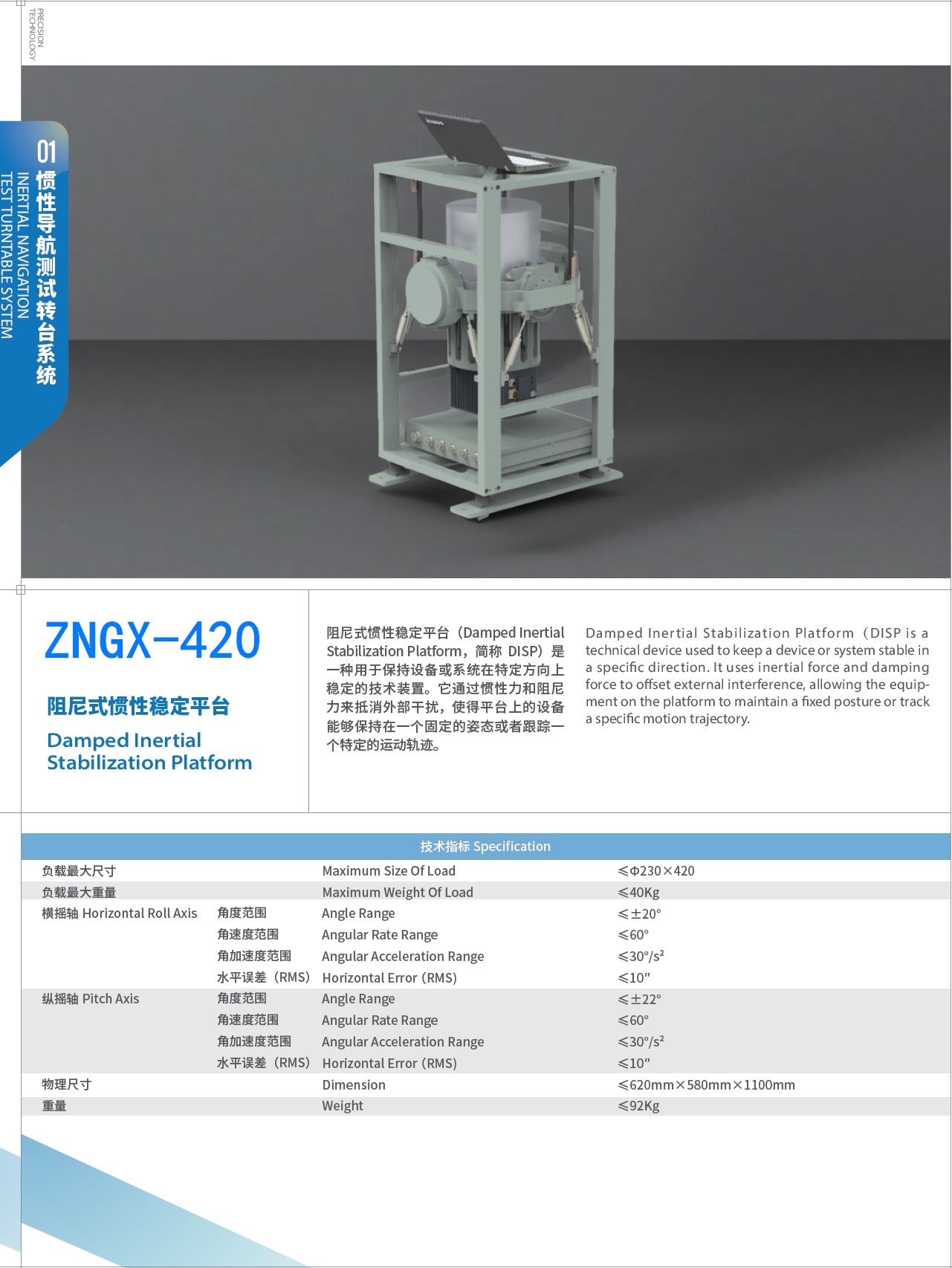

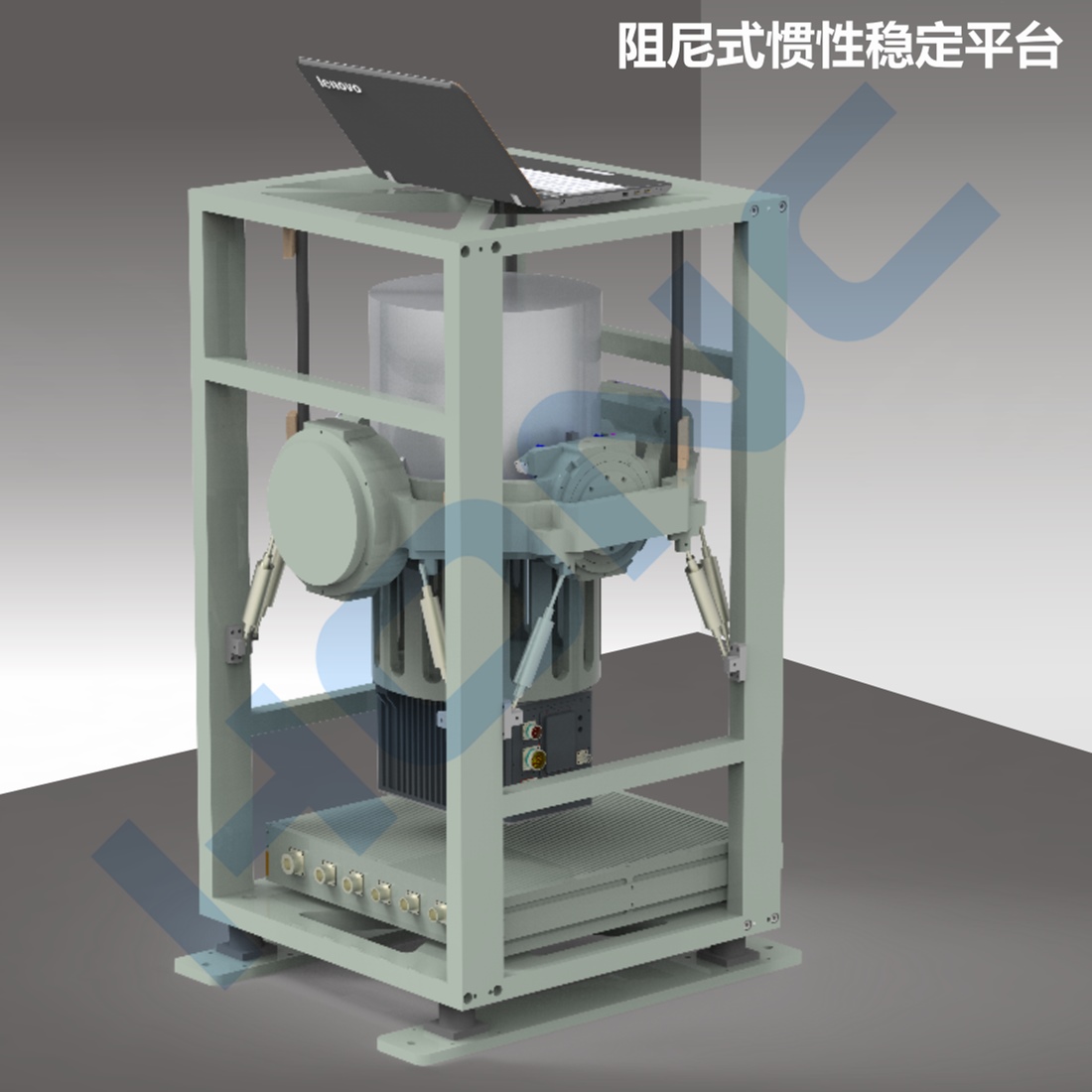

阻尼式慣性穩定平臺臺(Damped Inertial Stabilization Platform，簡稱 DISP）是一種用于保持設備或系統在特定方向上穩定的技術裝置。它通過慣性力和阻尼力來抵消外部干擾，使得平臺上的設備能夠保持在一個固定的姿態或者跟蹤一個特定的運動軌跡。
Damped Inertial Stabilization Platform (DlSP is a technical device used to keep a device or system stable in a specific direction. It uses inertial force and damping force to offset external interference, allowing the equipment on the platform to maintain a fixed posture or track a specific motion trajectory.

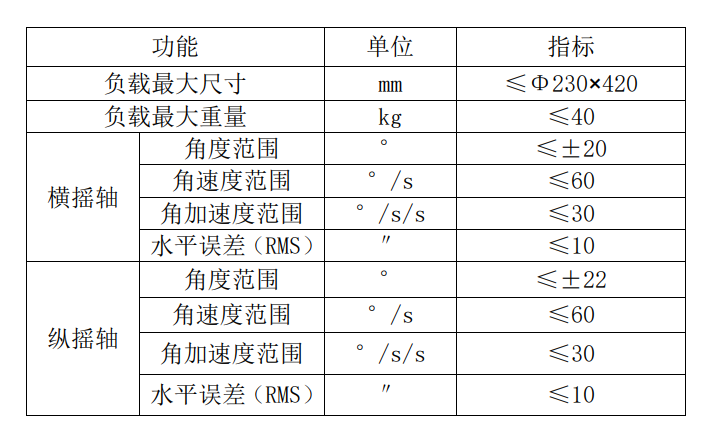

技術指標 Technical indicators
● 設備功能
實現穩定平臺臺面對當?shù)氐乩碜鴺怂矫娴碾S動跟蹤。設備自帶運動阻尼系統，通過阻尼繩和阻尼桿實現對水平加速度的隔離和緩沖，同時減小外部振動的影響。
1.負載最大尺寸/Maximum Size Of Load：≤Φ230×420mm；
2.負載最大重量/Maximum Weight Of Load：≤40Kg；
3.橫搖軸/Horizontal Roll Axis：
角度范圍/Angle Range：≤±20°；
角速度范圍/Angular Rate Range：≤60°；
角加速度范圍/Angular Acceleration Range：≤30°/s2；
水平誤差（RMS）/Horizontal Error (RMS)：≤10"；
4.縱搖軸/Pitch Axis：
角度范圍/Angle Range：≤±22°；
角速度范圍/Angular Rate Range：≤60°；
角加速度范圍/Angular Acceleration Range：≤30°/s2；
水平誤差（RMS）/Horizontal Error (RMS)：≤10"；
5.物理尺寸/Dimension：≤620mm×580mm×1100mm；
6.重量/Weight：≤92Kg；
