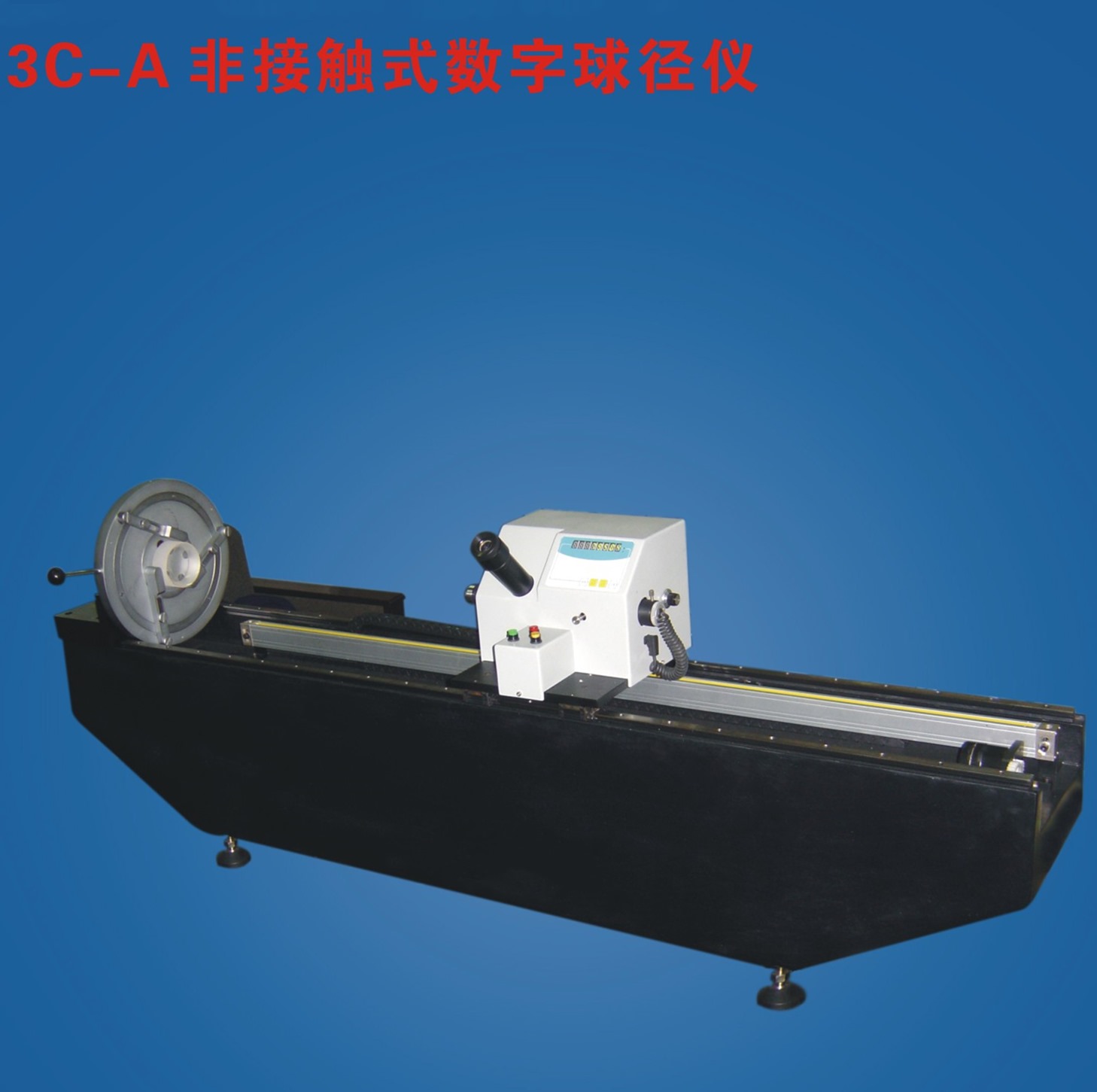

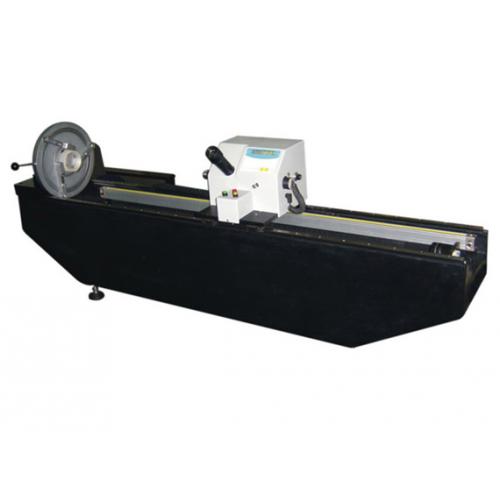

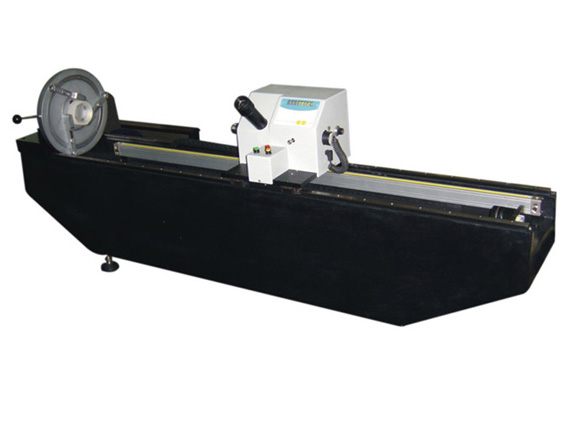

3C-A型 非接觸式數顯球徑儀
產品簡介 Product introduction
本機是非接觸式精密測量球面的曲率半徑的光學測量儀器。該儀器的測量原理是基于光學球面的頂點反射和表面反射成像原理而設計的。由于采用精密導軌和精密測長光柵尺，以及非接觸式的測量方法，保證了球面曲率半徑的微米級測長精度，并避免接觸測量所引入的測量誤差及表面劃傷。
應用范圍 Applications
非接觸式數顯球徑儀，是用于精密測量球面的曲率半徑（如光學樣板、透鏡等曲率半徑）的光學測量儀器。是利用拋光球面的發射成像原理而設計的。由于采用非接觸式的測量方法，因此，能避免接觸測量表面所引起的測量誤差及碰傷。
性能特點 Performance characteristics
★非接觸式測量
★重復性好
★精度高
★使用方便
工作原理 Working principle
本機是利用拋光球面的發射成像原理而設計的。由于采用非接觸式的測量方法，因此，能避免接觸測量表面所引起的測量誤差及碰傷。
本儀器是利用自準直顯微鏡分別瞄準被測球面的球心和表面，經球面反射后獲得的二次自準直像進行測量的。顯微鏡系統采用高精度直線導軌移動,讀數系統采用高精度直線光柵測量,分辨率高達0.001mm。

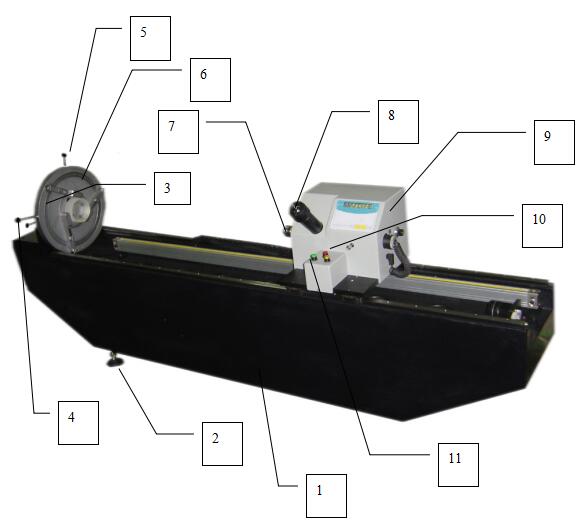

儀器結構：
本儀器由底座、測量座、工作臺及投影讀數器四大部分組成（見圖2在后第8頁）
1． 底座：儀器的底座（1）上安裝了測量座（9）工作臺（3）。底座下有三個調整螺釘（2）可將儀器安置在水平位置。
2． 測量座：測量座（9）安裝在兩條直線導軌上，測量座上裝有觀察顯微鏡（8），可以在底座導軌上左右移動1000毫米，其粗動借助于粗動按鈕（10）。用微動按鈕（11）進行微動，以便作顯微鏡的精確瞄準。
3． 工作臺：工作臺（3）安裝在底座左面的導軌上，用以夾持和調整被測零件。被測零件是用彈性夾爪夾緊的。而夾爪的緊開是利用松緊扳手（4）的拉動達到的。固緊螺釘（5）鎖緊時可以防止彈性夾爪的松動。
二只調節螺釘（13）用以調整被測球面的球心位置，使球心位置處于顯微鏡光軸，即測量軸上。
使用方法 Use
1、使用前的準備工作：

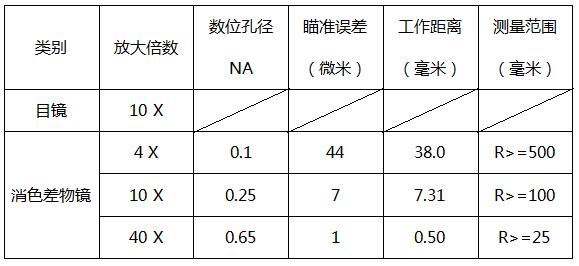

首先必須根據需要選用不同倍率的物鏡，旋入鏡座（圖二9處），物鏡的倍率共有三種：4×、10×，40×。
4×物鏡：具有較大的視場，焦深及工作距離。找像比較方便，但瞄準精度差，用于精度要求不高或半徑大于500毫米球徑的測量。也可用于測定半徑小于30毫米的凸面半徑。
10×物鏡：測量種最常用的物鏡
40×物鏡：具有很高的瞄準精度，用于測量半徑大于25至100毫米的精度要求較高的球徑。
將電纜線一端接入220V電源，另一端接入儀器電源插孔（在儀器右后部），打開開關。
本儀器顯微鏡照明是采用LED發光管照明，將照明燈頭插入顯微鏡照明插孔內，調節前后位置，使目鏡市場清晰，照明均勻。
2、被測零件的裝夾和工作臺的定位：
在本儀器上進行測量的零件，一般是光學樣板或透鏡，外形都是圓的，裝夾時先將工作臺（10）上的松緊板（22）向下板動（見圖二）彈性夾爪就自動張開，然后將被測零件放入爪中，并慢慢松開扳手，夾爪就在彈力作用下自動夾緊，為了防止松動，可旋緊固定螺釘（12）。
當被測零件比較大而重時，為了防止零件脫落下來，還可以利用彈性壓板附件（20）安裝在固定內環（24）上壓緊零件。
3、球心像位置的確定：
在進行測量時首先應該尋找到十字線通過球心的像位置，要找到這個位置必須滿足二個條件：
（1） 被測球面的球心落在測量線（即顯微鏡光軸）上。此要求可通過工作臺二只調節螺釘（13）的調整達到。
（2） 顯微鏡的瞄準點與球心重合，此要求可通過移動測量座（4）達到。
為了在視場中較快的找到球心像，可借助接像屏附件（19）進行如圖（三）所示。
在物鏡座上，（一般用10×物鏡）然后左右移動測量座，拉出顯微鏡的對準裝置，就可以在屏上觀察到亮的十字線像或圓光斑。（有時光線很弱，必須仔細觀察才能發覺，必要時可關閉室內燈光，以便觀察）。再調整工作臺上的二個調節螺釘（13），使亮像逐漸靠近中心，當調整到中心孔內時，取下像屏，在目鏡視場中就可以看到十字線像。
精確調整使視場中十字線像處于中心位置，再利用測量座微調按鈕（23）精確調整，十字像達到最清晰的位置，此時顯微鏡通過光柵顯示數據。
4、儀器的讀取方法：
本儀器采用直線計量光柵直接讀數，最小顯示精度為0.001mm,有效測量范圍為1000mm.
5、球面像位置的確定和讀數：
球面像位置是比較容易找到的，只要將測量座向被測球面逐漸移近，直至在被測表面上看到十字線亮像時在目鏡視場中即可觀察到球面像。再精確瞄準到最清晰的位置。此時顯微鏡數顯為樣板球面像位置讀數。將此位置讀數置零。
移動顯微鏡觀察組至球心像附近，松開粗調按鈕，調節左右微調按鈕，觀察顯微鏡直至球心像成像清晰為止，此時數顯顯示的數據既為該球面的半徑值。
將半徑值按顯示面板上的測量按鍵進行儲存，重復以上步驟，可以重復測量1~10次，按計算按鈕,取平均值,此時顯示的數據為精確的半徑值.
6、凸面的測量：
由于受到物鏡工作距離的限制，即使用4×物鏡業只能測量R<=30的凸球面，其測量方法與凹面相同。

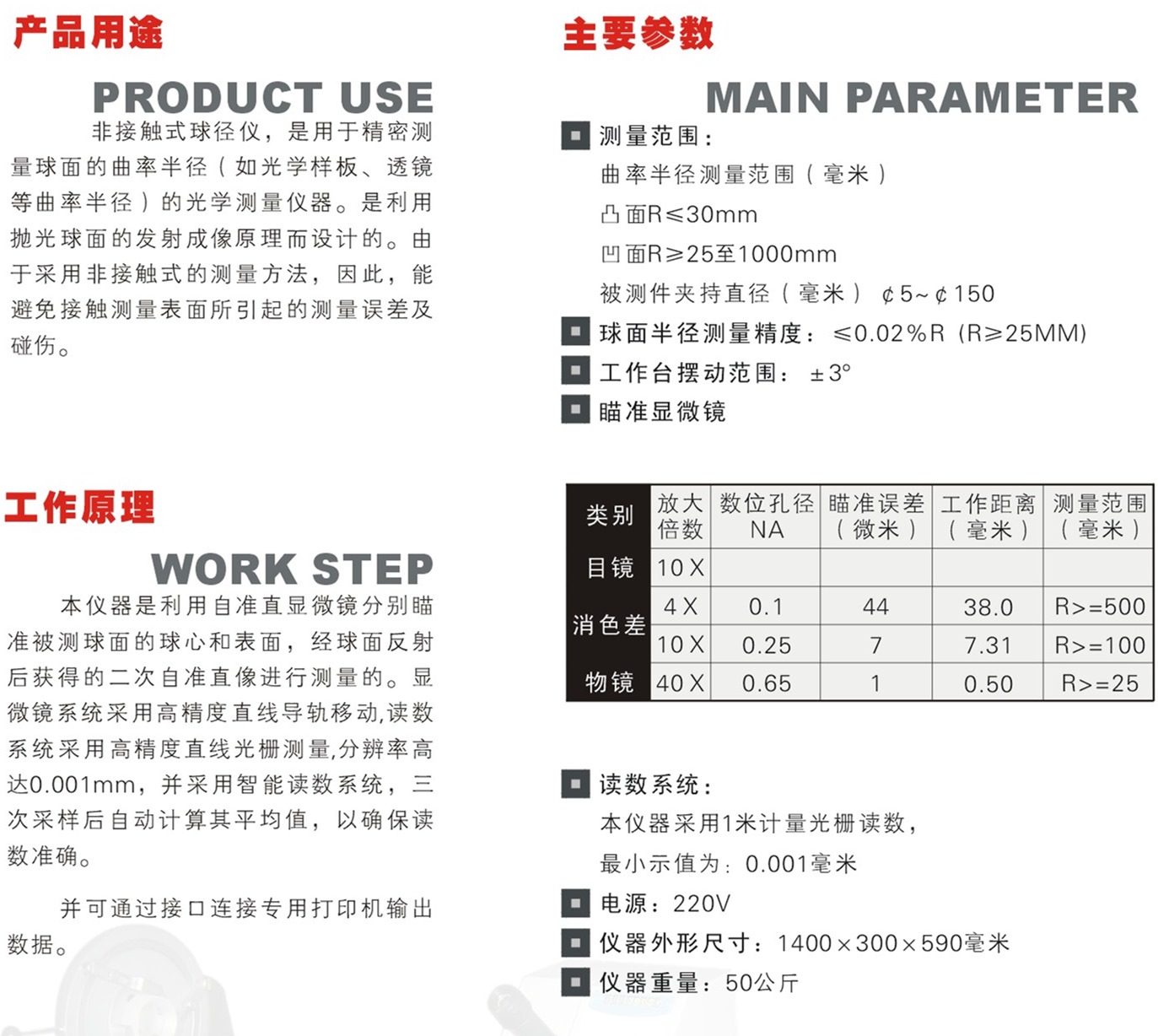

技術指標 Technical indicators
1、測量范圍：
曲率半徑測量范圍（毫米）：凸面R≤30mm；
凹面R≥25 ~ 1000mm；
被測件夾持直徑（毫米）：￠5~￠150；
2、球面半徑測量精度：0~200mm范圍內：±0.003mm；
≥200mm范圍為：±0.008mm；
滿足樣板精度要求：≤0.02%R(R>=50時)；
3、工作臺擺動范圍：±3°；
4、瞄準顯微鏡：
5、讀數系統：本儀器采用1米計量光柵讀數，最小示值為：0.001毫米；
6、電源：220V；
7、儀器外形尺寸：1400*300*590毫米；
8、儀器重量： 50公斤；
標準配置 Standard configuration
1、 儀器主機： 1 套
2、 4X物鏡： 1套
3、 10X物鏡： 1 套
4、 40X物鏡：1套
5、 工作臺：1只
6、 底座： 1套
7、找像屏：1套
8、 底座調平腳
9、 備用燈泡
10、 電源線
11、 觀察顯微鏡
12、 產品說明書
13、 產品合格證
14、 產品保修卡
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
使用儀器，應保持清潔，不用時，用罩子套上以避免灰塵侵附。
1． 凡每次使用完畢后必須在導軌面以及其他裸露的金屬表面，用汽油拭凈，用棉花或軟毛刷在涂上無酸性薄油。
2． 光學零件必須保持清潔，凡透鏡或棱鏡表面避免用手指碰觸，若有油垢或灰塵時，宜先用皮吹風吹掉浮灰，再用柔軟清潔的亞麻布或軟紙蘸一點酒精乙醚混合液，但最好避免多擦
3． 儀器應安置在清潔，干燥的房間里，所有附件與物鏡拆換下來都應該放置在附件箱及干燥缸內。
4． 當儀器有故障時，應仔細檢查故障的原因，再考慮能否排除，不宜隨意拆卸，必要時可送有關修理廠維修。
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
