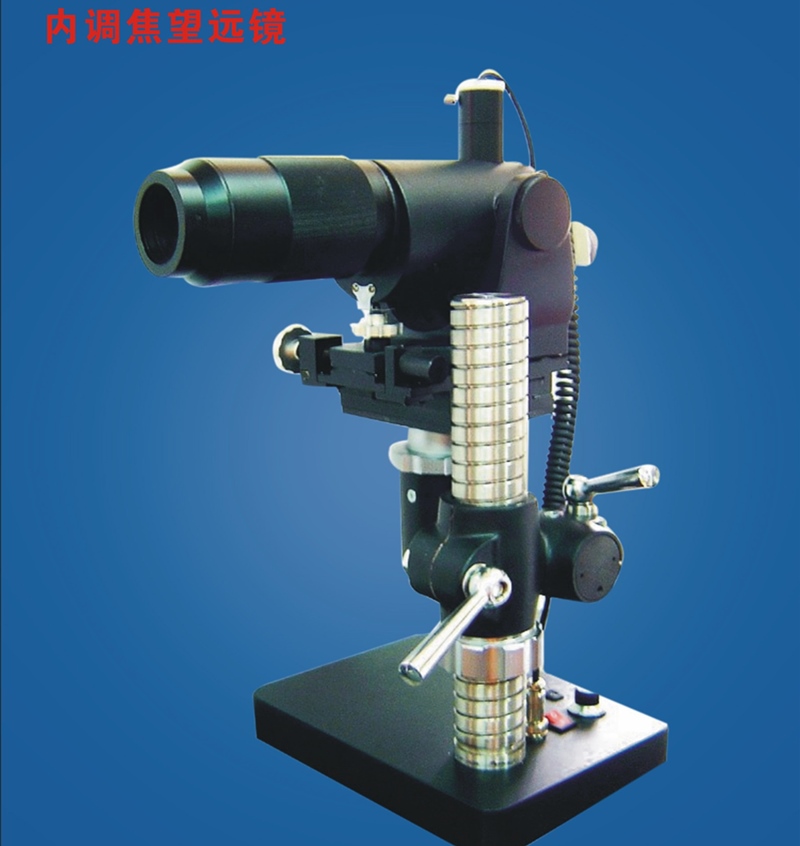

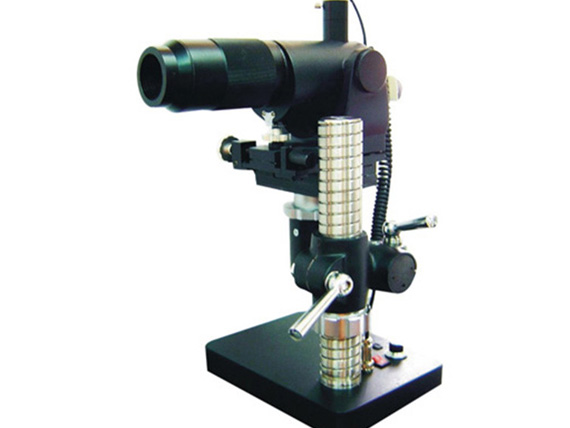

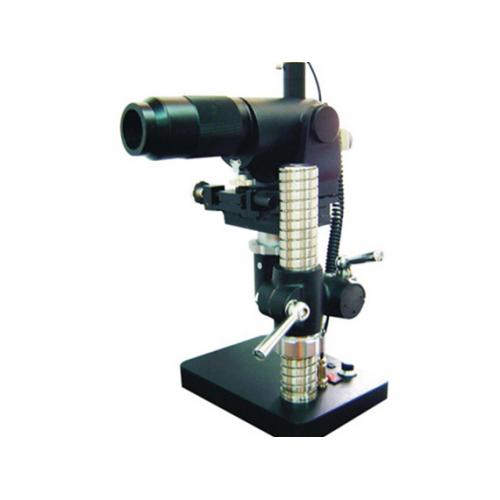

NWT-3型 高精度內調焦望遠鏡
產品簡介 Product introduction
內調焦望遠鏡是一種具有多種用途、使用方便的光學檢調儀器，它可以作為自準直儀和可調焦望遠鏡使用。因此它廣泛地應用于光學實驗室、光學加工車間和光學裝校車間作為檢驗和調校工具。例如，作為內調焦望遠鏡使用時：可以用來檢驗導軌、平面或直尺的“直線性”，基面之間的“垂直性”，平面之間的“平行性”以及不同直徑孔徑之間的“同軸性”；作為自準直儀使用時：可檢測平面間的角度，光學平行平板兩表面的楔角以及觀測星點等等。
尤其是，本儀器是激光管生產廠家必備的檢調專用工具：用于激光管生產工藝過程中兩端口的貼面質量的監控，是該過程必不可少的檢測儀器。
應用范圍 Applications
★同軸性 ★直線性 ★垂直性
★平行性 ★角度量 ★測焦距
★看星點 ★中心偏 ★等等
性能特點 Performance characteristics
★一機多用 ★用途廣泛 ★操作簡單
★使用方便 ★視場清晰 ★精度適中
工作原理 Working principle

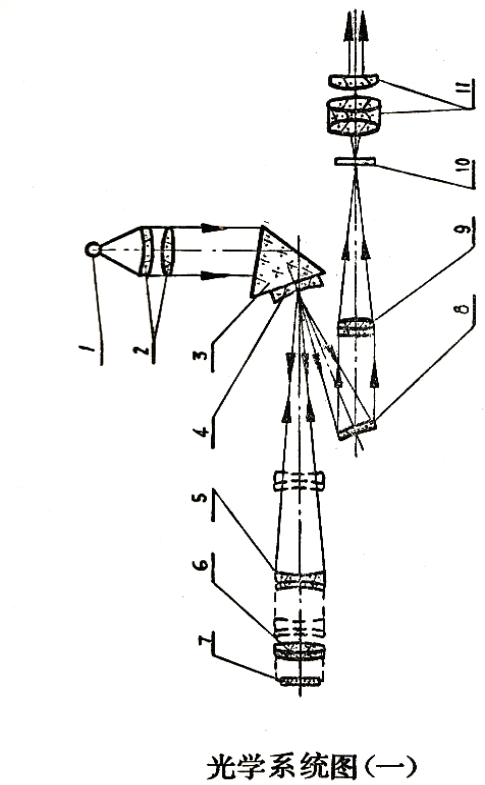

如圖1所示，由光源1發出的光束經過聚光鏡2及反射棱鏡3均勻地照明球面反射鏡4，球面反射鏡上鍍有鋁全反射膜并刻去十字形膜層，當調焦物鏡5被調在無窮遠位置時，十字線恰好位于物鏡系統5，6的焦平面上，因而，此時由十字線射出的光束通過物鏡系統后，以平行光束射出。光束被反射面7（待測物）反射回來后又通過物鏡系統將十字線的象成在球面反射鏡的鍍鋁面上，通過平面反射鏡8及轉象物鏡9成像在目鏡11的分劃板10上，人們可以觀察到十字線及其反射象的重合程度，偏離值可在測微目鏡的分劃板及測微鼓輪上讀出。
調焦鏡5可前后移動，相應可得到發散和會聚光束，使不同距離的目標都可以成象在有十字刻劃線的球面反射鏡4上。
結構說明
本儀器由兩部分組成：內調焦望遠鏡筒和調整架。
如圖2所示，內調焦望遠鏡可通過旋轉滾花圓筒8進行調焦。旋松滾花壓帽7和滾花螺釘6可調整燈絲位置，使球面反射鏡獲得照明。旋松滾花螺釘5可卸下測微目鏡4。整個內調焦望遠鏡筒裝在調整架上，調整架用來將內調焦望遠鏡的視軸調整到與被檢調系統的基準軸重合，松開手柄11，旋動滾花螺母12，可使望遠鏡粗調升降；旋動滾花螺母1，可調望遠鏡微調升降，轉動滾花手輪10，可使望遠鏡的視軸在水平面內擺動（周視微調）。轉動滾花手輪9，可使望遠鏡的視軸在垂直面內擺動（俯仰微調）。轉動滾花手輪3，可使望遠鏡水平移動（水平微調）。松開手柄11，可使望遠鏡視軸在水平面內粗調擺動（周視粗調）。松開手柄2，可使望遠鏡視軸在垂直面內粗調擺動（俯仰粗調）。
使用方法 Use
內調焦望遠鏡的使用規則是：當欲使不同距離兩點與儀器的視軸重合時，除了調焦鏡向前移動（從觀測者看去逆時針轉動調焦輪）尋找前方物點、調焦鏡向后移動（從觀測者看去順時針轉動調焦輪）尋找后方物點外，同時在觀看遠點時必須調俯仰和擺動旋扭使鏡筒做角度改變；在觀看近點時必須調平移和上下移動旋扭使鏡筒平動。以此反復交替逐漸逼近使得兩點同時與儀器內的十字叉絲重合。
有時，在觀看遠近不同兩點時，不一定需要將光源接通，而是在遠近目標附近處用臺燈照亮目標可能效果更好些。
以實例具體說明幾個典型應用。
1．自準直平行光管或測角儀
當內調焦望遠鏡調到自準直時，即可稱為自準平行光管，用測微目鏡可以測量兩光學平面之間的楔角，故也稱為測角儀。
若一塊平行平板在測微目鏡視場中的前后表面的反射像的距離用測微目鏡的鼓輪量得N＝10格，則平行平板的平行性，可以表示為：
式中：n是被測平行平板材料的折射率，對于K9玻璃可認為約是1.5；p=206265；若f·=208mm，則此平行平板的平行性為33。
其實，如被測量的平板材料是K9玻璃，公式中僅有一個未知數N，即上式可簡化為：
γ= 3.3N
因測微目鏡視場中有8 mm的分劃線, 此時N=800,即本儀器可測角度范圍是44′。當讀數格值N得知后，再乘以3.3則直接得到平行平板的平行性的角秒值。
2．內調焦望遠鏡
可調試使釹玻璃圓棒兩端面同軸；也可調多點(或多孔)在同一直線上或同軸。當交替使用內調焦望遠鏡與平行光管時，可對不同距離的平面調相互平行或垂直，這些是常被應用的功能。
例如，調整和檢驗諸孔徑間的同軸性：將儀器的視軸粗略調整到與被檢驗系統相一致。輕微調整視軸的方向和位置，并同時調焦內調焦鏡，使被檢驗系統的基準軸上的兩點（例如，兩個孔的中心）分別與儀器內球面反射鏡上的十字線的交點重合，這樣儀器視軸就與基準軸相重合了。然后調整內調焦鏡分別觀察其它各孔徑中心在儀器內球面反射鏡上的成象位置，調整其它各孔中心的位置，使之與球面反射鏡十字線交點完全重合，各孔中心即已同軸。
對直徑較小的孔作不大精密的同軸調整時，可直接利用球面反射鏡十字線估計中心。對直徑較大的孔和需作精密的同軸調整時，應在被檢驗的孔中放置刻有十字線的分劃線以作為中心的標志。
3．平行光管
當作為平行光管使用時，至少可粗略的測量正負透鏡的焦距。不過，在測量負透鏡的焦距時，一是需要有兩臺內調焦望遠鏡同軸相對使用，二是需要有一只比被測負透鏡的焦距更長些的已知焦距的正透鏡。
4．其它
利用某一輔助工具可作其他各項調校和檢驗，倒如：利用一平面反射鏡在導軌上移動可測出導軌的直線性；利用一五棱鏡可檢查兩基面之間的垂直性；利用多邊形棱鏡可測量分度裝置的精度，以及利用平行光可粗略測量透鏡的焦距等等，不作詳述。
技術指標 Technical indicators
1、光學規格
■ 望遠鏡物鏡：
焦 距： f' ∞ ＝ 208.34mm
口 徑： D ＝ ￠25mm
視 場 角： 2W ＝ 3 °
■ 測微目鏡
焦 距： f ' ＝ 16.5mm
放大倍率：β =15 ×
視 場 角： 2W ＝ 36 °
■ 轉象物鏡
放大倍率：β＝ 1 ×
2、結構性能
■ 測微目鏡測量精度：
當用作自準直儀使用時，鼓輪格值直讀精度為5 ″；
當用作內調焦望遠鏡時，檢驗孔徑間同軸性精度（在 2 米 范圍內）為 0.1mm 。
■ 儀器觀測范圍：
– 317.14mm → - ∞；+ ∞ → + 420 mm；其余為盲區。
■ 測微目鏡鼓輪分度值： 1 格等于 0.01mm ，代表光束角度為 10 ″。
■ 儀器調節范圍：
粗調： 俯仰角：± 20°；周視角：± 45°；升降移動： 110mm；
微調： 俯仰角：± 7 °；周視角：± 7 °；升降微移： 10mm；水平微移： 20mm
■ 光源：白光 LED 高效發光管
3、儀器尺寸與重量
? 尺寸： 32 × 27 × 41cm 3
? 重量： 17kg【總重量：24kg】
標準配置 Standard configuration
1、 儀器主機： 1 套
2、 升降系統： 1套
3、 觀察系統： 1 套
4、 工作臺：1套
5、 光源：1只
6、 電源： 1套
7、 望遠物鏡：1套
8、 測微目鏡
9、 測微輪轂
10、 電源線
11、 儀器防塵罩
12、 產品說明書
13、 產品合格證
14、 產品保修卡
對儀器必須作適當?shù)谋ｐB(yǎng)和必要的注意，否則將導致使用精度的降低甚至導致儀器損壞，影響科研生產的正常進行。
1．必須預防儀器的機構損傷。不論在使用或存放時，應避免灰塵、潮濕、過冷、過熱、含有酸堿性蒸汽及其它腐蝕性化學品等。
2．儀器鏡頭不可用手指擦、摸。如鏡頭蒙有灰塵可用橡皮球吹去或用擦鏡頭紙輕輕擦拭；如沾染油污，應用脫脂錦浸以酒精或乙醚輕輕擦去。
3．儀器經過一段時間使用后，如若調整導軌及相對運動部份出現很臟很粘的油脂時，必須用汽油或煤油除去，然后擦凈表面，再涂上無酸凡士林。
4．旋轉調焦螺母時，不要用力過猛，注意不要將物鏡筒從鏡座上擰下。
5．激光工作者使用該儀器時，應絕對避免激光打入望遠鏡內。在儀器不使用時，隨時用罩蓋蓋上，防止燒壞球面反射鏡的膜層和燒傷人眼。
6．除規定可動部分外，不得任意拆卸內調焦望遠鏡的任何部分。否則會造成儀器的損傷。如遇故障或損壞，應請有關技術工人修理。
7．儀器不用時，導軌應處于中間位置，蓋好物鏡罩蓋，裝上目鏡罩使儀器處于最低位置，放入木箱內，或蓋以塑料薄膜袋罩住。
8．本儀器照明光源使用高性能鋰電池，當使用過程中發覺亮度有所減弱時請使用配置充電器進行充電。
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮時不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止燙傷，在燈亮時或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
