HR-150A、HR-150DT、HRS-150型 洛氏硬度計
| HR-150A、手動型 | HR-150DT、電動型 | HRS-150、數顯型
|
產品簡介 Product introduction
洛氏硬度計外形美觀，操作方便，是一種普及型的洛氏硬度試驗機；可進行黑色金屬和有色金屬的洛氏硬度測定。施加試驗力的速度由緩沖器來調節，試驗力的變換采用變荷手輪的旋轉而獲得，因而具有操作簡便，性能穩定，使用廣泛等特點。廣泛適用于工廠車間和計量部門。
各項技術指標均符合：GB/T230-2002洛氏硬度計技術條件，參照ISO6508-2:1999國際標準。

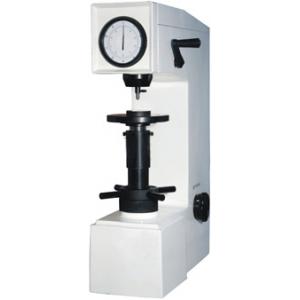

洛氏硬度計主要分為：① HR-150A型 手動洛氏硬度計；

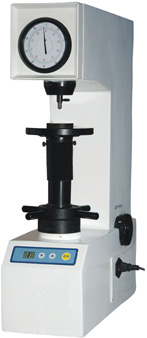

② HR-150DT型 電動洛氏硬度計；

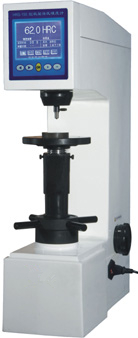

③ HRS-150型 數顯洛氏硬度計；
應用范圍 Applications
洛氏硬度計適用于黑色金屬、有色金屬和非金屬材料的硬度測定。主要用于淬火、表面淬火鋼、調質、退火鋼、冷硬鑄件、可鍛鑄件、硬質合金鋼、滲碳鋼、軟銅、銅合金、鋁合金、軸承鋼、硬化薄鋼板、可鍛鑄件等。
1、HRA：硬質合金、碳化物表面淬火鋼、硬化薄鋼板；
2、HRD：薄鋼板、表面淬火鋼；
3、HRC：淬火鋼、調質鋼、冷硬鑄鐵；
4、HRF：鑄鐵、鋁、鎂合金、軸承合金、退火銅合金、薄軟鋼板等；
5、HRB：軟鋼、鋁合金、銅合金、可鍛鑄鐵、退火鋼；
6、HRG：磷青銅、鈹青銅和可鍛鑄鐵；
7、HRH：鋁、鋅、鉛等；
8、HRE、HRK：軸承合金、錫、硬塑料等軟材料；
工作原理 Working principle
洛氏硬度的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。
洛氏硬度的計算公式：HRA、C=100—(e/0.002)
HRB=130—(e/0.002)
工作環境 Work environment
1、在室溫10~35℃的范圍內；
2、在穩固的基礎上水平安裝；
3、在無震動的環境中；
4、周圍無腐蝕性介質；
5、室內相對濕度不大于65%；
性能特點 Performance characteristics
1、整機穩定性、重復性、剛性和裝配工藝遠高于其他同類機型；
2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
3、機壁厚度高達8mm，機身凈重超過70公斤；
4、大屏幕LCD液晶數字顯示硬度動態實驗過程（數顯型）；
5、齒輪、變荷手輪、表盤等大部分零部件均采用金屬材質，使用壽命更長；
6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；
7、多種洛氏硬度測量標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK；
8、精度符合GB/T230-2002、國際標準EN-ISO 6508和ASTM E-18；
9、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力（電動型、數顯型）；
10、外置式試驗力選擇旋鈕，操作簡單；
11、測試空間大，可允許放置較大的試樣；
12、標準配置齊全，可滿足所有標尺的測試要求；
13、LCD數字顯示15種洛氏標尺的硬度值（數顯型）；
14、內置硬度轉換標尺，可輕松轉換至各種硬度標尺，如維氏HV和布氏HB（數顯型）；
15、菜單式LCD顯示屏，功能齊全，如GO/NO/GO判斷，硬度轉換，總試驗力，日期，時間等（數顯型）；
16、內置打印機打印輸出測試數據及統計數據（數顯型）；
17、內置RS232數據輸出接口（數顯型）；
技術指標 Technical indicators
| HR-150A、手動型 | HR-150DT、電動型 | HRS-150、數顯型 |
| 硬度標尺 | HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK |
| 初試驗力 | 98.07(10kg) |
| 總試驗力 | 588(60kg)、980N(100kg)、1471N(150kg) |
| 測量范圍 | HRA：20～88，HRB：20～100，HRC：20～70 |
| 讀數方式 | 表盤
| 大屏幕液晶數字顯示 |
| 打印系統 | 無
| 內置微型打印機 |
| 試驗力加載方式 | 手動 | 電動
|
| 試驗力保荷時間 | 人為控制 | 自動（0-60S） |
| 試樣最大高度 | 170mm
|
| 試樣最大寬度 | 165mm |
| 硬度分辨率 | 0.5HR | 0.1HR |
拓展接口
| 無
| RS232接口 |
| 轉換標尺 | 無
| 布氏HB、維氏HV、努氏HK等 |
| 電源 | 無 | AC220V±5%；50~60Hz（可定制AC110V±5%） |
| 外形尺寸 | （520×220×700）mm |
| 重量 | 80kg |
| 執行標準 | GB/T230、ISO 6508、ASTM E-18 |
標準配置 Standard configuration
1、主機；
2、洛氏金剛石壓頭；
3、φ1.5875mm鋼球壓頭；
4、大平面試臺；
5、中平面試臺；
6、V型試臺；
7、砝碼組；
8、標準硬度塊
9、防塵罩；
10、電源線；
11、產品合格證書；
12、產品使用說明書；
注意事項 Precautions
1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。
2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。
3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。
4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。
5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
