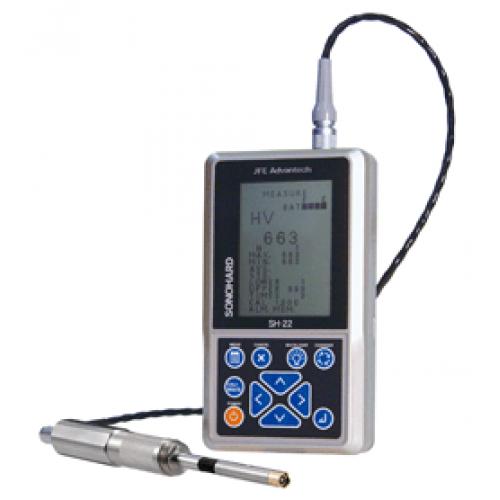

日本川鐵 JFE SONOHARD SH-22型 便攜式超聲波硬度計（手動探頭）
產品簡介 Product introduction
日本川鐵JFE SONOHARD SH-22型 便攜式超聲波硬度計，由于探頭的小型化，易于測量狹窄位置/彎曲表面的硬度。適合現場測量。它還具有固定式硬度計的功能，重量輕，攜帶方便攜帶便攜式硬度計。
JFE SONOHARD SH-22型 便攜式超聲波硬度計，是一款非常易于使用硬度測量工具，使用其測量時并不需要特別的知識和專業的技術人員便可以測量出硬度值，有四種測量范圍可供選擇，可直接測量里氏硬度、布氏硬度、洛氏硬度等多種硬度。
日本川鐵JFE SONOHARD SH-22型 便攜式超聲波硬度計，是一種超聲硬度計,傳統的硬度測試都是通過在表面加壓后測量壓痕的直徑或深度來得得到硬度值,測量煩瑣且在被測表面形成較大的壓痕.而超聲硬度計僅用一個小巧的探頭即可在現場快速 、直觀的顯示硬度值，日本KAWATETSU ADVANTECH公司在硬度計制造業已經積累了將近30年的寶貴經驗。
應用范圍 Applications
● 評估滲碳，標準淬火和高頻淬火值；
● 焊接縫隙硬度的測量（坦克，船體，橋梁，鐵塔等）；
● 齒輪表面的硬度測量（較小的工件）；
● 測量的結構強度或硬度設施；
● 100 ％在線檢測的組成部分（發動機閥門，機架酒吧，曲軸，軸承等）；

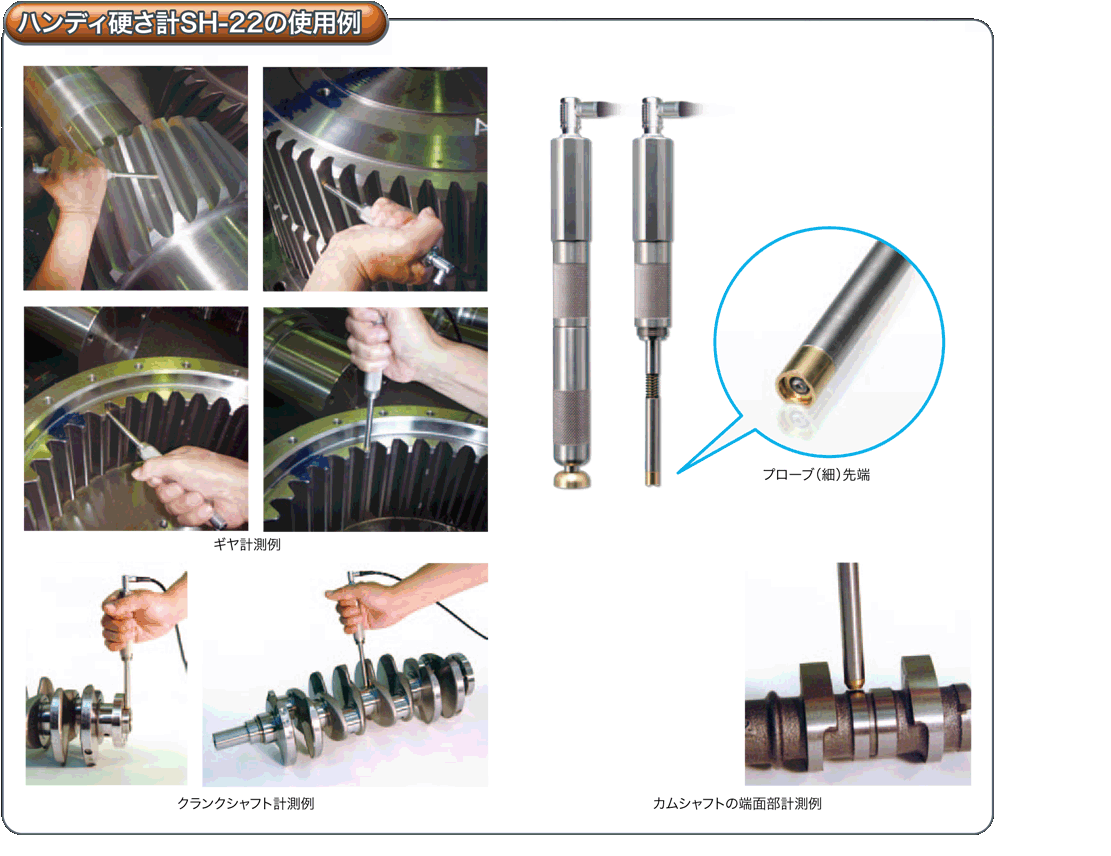

● 曲軸，齒輪等窄點和曲面淬火硬度的測量
● 凸輪軸端面淬火硬度的測量等
● 滲碳淬火和感應淬火的測定
● 測量焊接結構（罐，船體，橋梁，鋼塔等）的焊縫硬度
● 齒面的齒面（窄部）硬度測量
● 測量由于設備和結構老化引起的強度劣化
● 在線全面檢查發動機管道，齒條，曲軸，軸承等零件。
由于它不受測量臺材料（木質，鋼材，樹脂等）或質量的影響，因此無論測量位置如何，都可以使用。
工作原理 Working principle
JFE SONOHARD SH-22 超聲波硬度計不同完全從傳統的硬度計。相反測量的大小壓痕的試驗樣品使用顯微鏡，它使用了一顆鉆石，壓配有振動棒的壓力機測試表面固定負載，然后測量其硬度采用超聲波振動和分析其阻尼效應.當振動棒適用于軟浮出水面試樣具有相同的品質和在一個固定的力量，它使深壓痕和會陷入槽。由于這一點，共振頻率的增加。相反，它不會鎖定在使用時，就很難測試樣品和共振頻率下降。試驗樣品的硬度可以計算之間的關系這一偏差和硬度測試?？蓴y帶的現場。
性能特點 Performance characteristics
■ 快速測量之需幾秒鐘便可獲取測量結果；
■ 攜帶方便，機體小巧，總重量?jī)H0.8公斤；
■ 測量結果不受被測物體背面物體的影響；
■ 探頭可從上面、側面、下面等多個方位進行測量，能夠測量一些采用普通硬度計難以測量到的場合；
■ 易于使用任何操作者都可以輕松使用；
■ 內置記憶裝置和自動校準裝置，具有強大的數據存儲功能，可存儲2000個測量值；
■ 可用于測量里氏、布氏、洛氏、維氏硬度；
■ 可互換探頭，用于不同的表面輪廓，管道，凹表面，齒輪閥等；
■ 數字顯示，測量快速(只需要幾秒鐘即可完成測量)，一次測量可以顯示HV 、HRC 、HS和HB值；
■ 可轉換成拉伸強度(N/m2)；
■ 超聲波振動棒留下的壓痕極小(約0.1mm2)，測量結果不受被測物背面物體的影響，可測量非常小的工件(在載荷為2Kgf時，可測量長15mm，寬15mm，厚度為7mm的超小型工件，在載荷為1kgf時甚至能測量更小的工件)，(注：在測量超小型工件時應將工件放在一個尺寸最小為￠50mm*15mm的支撐體上)；
■ 用途廣泛，可用于測量曲面物體的硬度；
■ 數字顯示測量值，比較高值及底值并顯示結果,顯示平均值；
■ 適用于狹窄部分·內部凹槽·內部和外部R部分的淬火硬度測量；

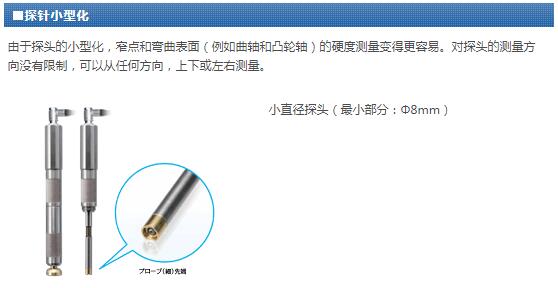

■ 由于探頭的小型化（與我們公司相比），更容易測量狹窄地方和曲面的硬度
■ 卓越的耐用性，超過100萬次測量
■ 它是使用維氏壓頭的靜壓力負載型，不需要定期更換壓頭
■ 允許設置上限和下限報警值
■ 實現了廣泛的線性度（鋼材測量期間）
探頭規格：
型號 | SH-22-S004 | SH-22-J1 | SH-22-J2 | SH-22-J4 |
負載 | 1 N（約0.1 kgf） | 10 N（約1 kgf） | 20 N（約2 kgf） | 40 N（約4 kgf） |
用途 | 壓制成型產品 凹版印刷輥 （鍍鉻） | 適用于曲軸，凸輪軸，齒輪，軸承，窄面溝槽，涂鍍層、滲碳層、氮化層的測量 | 普通常規測量，曲軸，凸輪軸，熱處理件，滲碳件 | 相對粗糙的曲軸； 相對粗糙的凸輪軸； 相對粗糙的面； 焊縫·鍛件； |
壓痕尺寸和硬度（HV）
● 維氏硬度0.1891×F = / d 2 F：試驗力（N），d：壓痕（毫米）的對角線長度
或
● 維氏硬度1.85437×P = / d 2 試驗力（千克力），d：壓痕P對角線長度mm（mm）
■ 在1N（0.1 kgf）的情況下
| 硬度（HV） | 壓痕大?。ㄓ?jì)算值） | 壓痕深度（計算值） | 參考硬度（HRC） |
| 400 | 0.021毫米 | 0.003毫米 | 41 |
| 800 | 0.015毫米 | 0.002毫米 | 64
|
■ 在10N（1 kgf）的情況下
| 硬度（HV） | 壓痕大小（計算值） | 壓痕深度（計算值） | 參考硬度（HRC） |
| 200 | 0.096毫米 | 0.014毫米 | （11） |
| 400 | 0.068毫米 | 0.010毫米 | 41 |
| 800 | 0.048毫米 | 0.007毫米 | 64 |
■ 在20N（2 kgf）的情況下
| 硬度（HV） | 壓痕大?。ㄓ?jì)算值） | 壓痕深度（計算值） | 參考硬度（HRC） |
| 200 | 0.136毫米 | 0.019毫米 | （11） |
| 400 | 0.096毫米 | 0.014毫米 | 41 |
| 800 | 0.068毫米 | 0.010毫米 | 64 |
技術指標 Technical indicators
1、型號名稱：便攜式超聲波硬度計SONOHARD ? SH-22型（手動探針法）；
2、測量壓頭：Micro Vickers·金剛石壓頭（面對角度136°）
3、超聲波頻率：手動探頭：約38~40 kHz；
4、測量負載：
● SH-22-S004：1N（約0.1kgf）；
● SH-22-J1：10N（約1kgf）；
● SH-22-J2：20 N（約2kgf）；
● SH-22-J4：40N（約4kgf）；
5、測量范圍：
● 維氏硬度：100至1000 HV；
● 洛氏硬度：10.0至70.0 HRC；
● 洛氏硬度：60.0至100.0 HRB；
● 肖氏硬度：20.0至100 HS；
● 布氏硬度：85至550 HBW；
6、測量精度：（使用測量臺時）；
● 維氏硬度：±（3％RDG）HV
● 洛氏C硬度：±1.0HRC；
● 洛氏C硬度：±2.0HRB；
● 邵氏硬度：±1.0HS；
● 布氏硬度：±（3％RDG）HBW；
7、可測量的允許角度：在±3°內；【在200至1000 HV的范圍內，±5％rdg的硬度參考件
（使用測量臺時）】
8、測量材料：鋼或者標準的金屬材料，也可以通過使用待測材料的參考件（其硬度已知）進行校準來測量其他金屬；
9、最小測量尺寸：15毫米×15毫米或以上，厚度大于6毫米；邊緣曲率：在?10mm球面上，半徑20mm的弧面上；表面粗糙度Ra≤1.6um；
10、可轉換硬度標尺：符合HV，HRC，HRB，HS，HBW，N / mm 2，SAE J 417，JIS B 7731；
11、測量結果顯示方式：數字顯示（4位數）；
12、分辨率：1 HV，0.1 HRC，0.1HRB，0.1 HS，1 HBW，1 N / mm2；

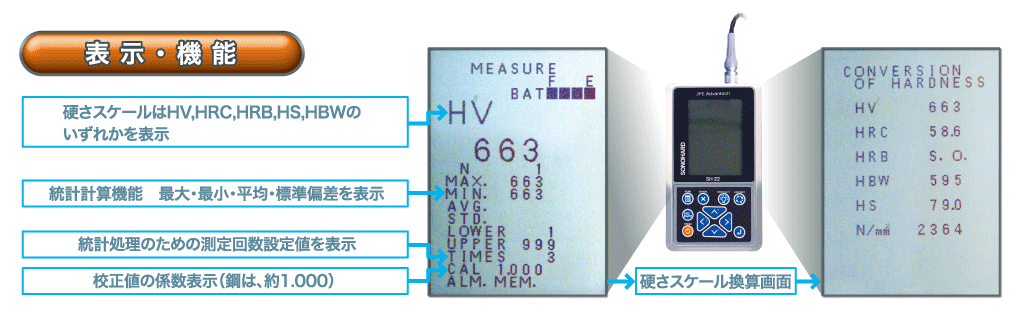

13、顯示內容：測量值，測量次數，最大值，最小值，標準偏差，平均值；
14、最大數據存儲：2,000點；
15、設定功能：上限，下限，測量次數（1至99）；
16、報警：報警信號（蜂鳴器聲音）；
17、數據輸出：用于數據通信或打印機（RS-232C）；
18、電源：AC適配器100V或鋰離子電池；
19、工作環境溫度：0至50°C；
20、主機尺寸：97（W）×50（ d）×170（高）mm；
21、探頭直徑：帶把手20mm，無把手8mm；探頭長度：195mm；
22、皮套：400（W）×220（d）×140（高）mm；
23、重量：約400 g（包括電池）；探頭和電纜：約400 g
標準配置 Standard configuration
■ 超聲波硬度計主機；
■ 標準測量探頭（帶標準附件，任選一種規格）；
■ 探頭電纜（1.5米）
■ 標準硬度塊；
■ 電源充電器；
■ 鋰離子電池；
■ 便攜包；
■ 使用說明書
