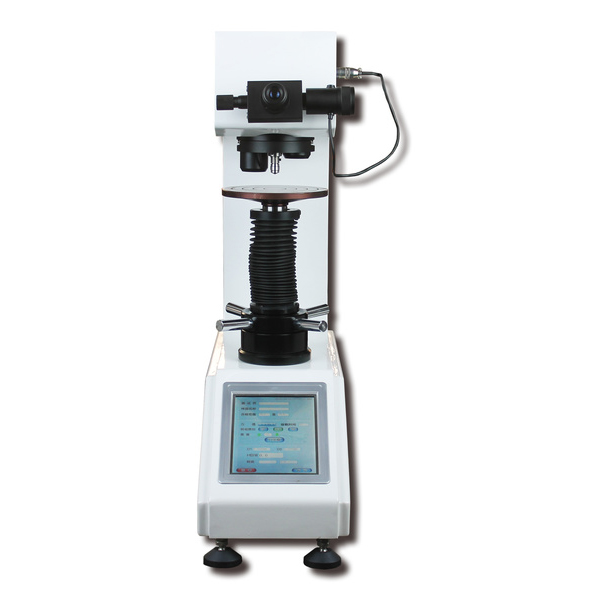

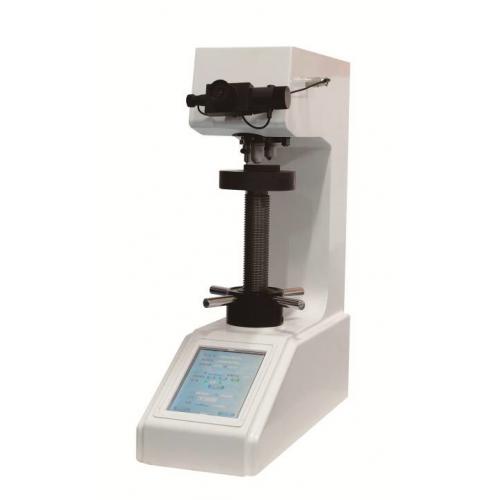

HBS-62.5ZDX型 自動轉塔數顯小負荷布氏硬度計（觸屏顯、自動轉塔）
產品簡介 Product introduction
HBS-62.5ZDX型 自動轉塔數顯小負荷布氏硬度計（觸屏顯、自動轉塔）是我司新開發的，采用精密的機械機構和微機控制閉環系統，具有同類先進水平、集光、機、電、算于一體的新一代布氏硬度測試儀器，更是對飛機、汽車等安全部件進行硬度檢測的理想儀器。該儀器取消了砝碼，采用電動加卸試驗力，由0.5‰精度的壓力傳感器進行反饋，CPU控制并能對試驗中損失的試驗力進行自動補償。
本機主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，布氏硬度試驗是所有硬度試驗中壓痕較大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。在冶金、鍛造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。
HBS-62.5ZDX型 自動轉塔數顯小負荷布氏硬度計（觸屏顯、自動轉塔），摒棄了傳統的砝碼加載試驗力裝置，采用電動加卸載試驗力，由0.5%高精度壓力傳感器進行反饋，內置CPU控制并能對試驗中損失的試驗力進行自動補償。試驗力和保荷時間可在觸摸面板上直接選擇鍵入，具備了多級試驗力，可分別測試布氏硬度的多種標尺，測量精度高，重復性和穩定性可靠，操作簡便，是目前較先進的布氏硬度計。
本機采用電子自動加荷，計算機軟件編程，高精度光柵數字式測微目鏡測量，光電傳感等系統，各項操作過程和試驗結果的數據均可在LCD大屏幕顯示，試驗結果的數據可通過打印機輸出。本機內置高精度光柵是數字測微目鏡，壓痕可以通過測微目鏡直接測量，不用查表，也不用鍵入壓痕對角線長度，在液晶屏上直接能顯示硬度值和試驗力、試驗力保持時間、壓痕長度，讀數精確,操作方便。
本機采用大屏觸摸屏顯示，10檔力值，最大力值為62.5公斤，力值自動修正。
各項技術指標均符合：GB/T 231-2002 金屬布氏硬度試驗 技術條件，參照ISO6508-2:1999國際標準。
應用范圍 Applications
布氏硬度計采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試；如鑄鐵，有色金屬及合金，各種退火，調質處理后的鋼材，特別是對于較軟的金屬；如純鋁、鉛、錫等黑色金屬,有色金屬的布氏硬度測試。
布氏硬度計可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。
布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。
工作原理 Working principle
布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。
性能特點 Performance characteristics
● 內置程序采用C++語言編制程序，大幅度提高硬件在運行中的可靠性和穩定性；
● 本機在機械、電氣、光學上采用獨特、精密設計；
● 本機配備大屏幕液晶數字顯示系統，并設置有選擇菜單，使操作更方便；
● 本機內置式高精度光柵數字式測微目鏡，使測量精度更高；
● 自帶的5倍、10倍物鏡都能參與觀察和測量，使測量范圍更大，應用更廣泛。
● 本機內置硬度標尺轉換功能，測出的布氏硬度值HB，可一鍵轉換為對應的洛氏硬度值HR和維氏硬度值HV；
● 本機內置精密的定位結構替代了傳統的彈片定位結構，大大提高了定位精度；
● 本機在加載和卸載過程中用高性能的光偶傳感器來控制，領先于同類產品；
● 內置式鹵素?zé)艄庠?，特制的高質量鹵素?zé)?，使用壽?0000小時以上；
● 可搭配布氏硬度測量系統
● 本機配備獨特的光學三通道系統，無需切換，在配置壓痕自動測量系統時，可在目鏡和電腦上同時進行觀察和測量；
● 外照明，保證聚焦清晰，測量準確（如采用傳統的內照明，因無法確定焦面位置，導致壓痕大小測量無法準確，無法通過第三方鑒定）；
● 載荷范圍：1到 62.5公斤；十檔試驗力；自動加載、卸載；
● 自動轉塔臺，壓頭與物鏡相互切換，測試點自動定位精確；
● 采用5X,10X雙鏡頭，分別硬度值自動計算并數字顯示，自動存儲、處理、打?。?/span>
● 采用5X,10X雙鏡頭，分別硬度值的誤差可通過軟件輸入自動修正；
● 各種硬度值相互轉換；備有RS-232接口，可與計算機聯機；
● 觸摸屏界面，操作方便，多種語言版本；
● 開機即用，無需安裝砝碼，無需安裝調試；自動加載，閉環控制；
● 中文輸入并保存詳細的樣品和試驗信息；數據U盤保存為EXCEL格式，方便編輯和處理；
● 采用模塊式設計，維修方便；
操作主界面
| 試驗力修正
|
 |  |
技術指標 Technical indicators
| 型號 | HBS-62.5ZDX（觸屏顯、自動轉塔） |
| 試驗力 | 1, 2.5, 5, 6.25, 10, 15.625, 25, 30, 31.25, 62.5等10檔力
|
| 測量范圍 | （3.18～650）HBW |
| 試驗力加載方式 | 全自動（加荷/保荷/卸荷） |
| 試驗力保荷時間 | 0-60S
|
| 測量方式 | 高精度光柵數字式測微目鏡 |
| 照明系統 | 外置照明；每個鏡頭自帶光源 |
| 測微輪轂最小分度值 | 0.125um
|
| 轉塔方式 | 自動 |
| 測微目鏡倍率 | 10X（高精度數字式光柵測微目鏡）
|
| 物鏡倍率 | 5X、10X（每個鏡頭，分別自動修正）
|
| 總放大倍率 | 50X、100X
|
| 試樣最大高度 | 180mm |
| 試樣最大寬度 | 165mm
|
電源
| 220V/、60/50Hz； |
| 外形尺寸 | （720×200×680）mm |
| 重量 | 50kg
|
標準配置 Standard configuration
1、主機；
2、高精度光柵數字式測微目鏡；
3、鋼球壓頭；【1mm、2.5mm、5mm】
4、平面試臺；
5、標準布氏硬度塊
6、水平調節螺釘；
7、電源線；
8、產品合格證書；
9、產品使用說明書；
10、防塵罩；
