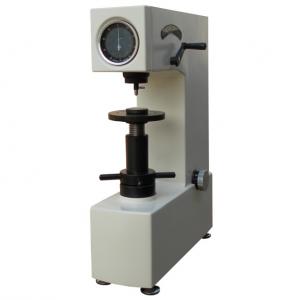

500RA型 手動洛氏硬度計
產品簡介 Product introduction
500RA型 手動洛氏硬度計，外形美觀，操作方便，是一種普及型的洛氏硬度測試儀器，適用于金屬材料的洛氏硬度試驗。本系列儀器操作簡便迅速，性能穩定，使用廣泛?？蛇M(jìn)行黑色金屬和有色金屬的洛氏硬度測定，廣泛適用于工廠車間和計量部門。
各項技術指標均符合：GB/T230.3-2002洛氏硬度計技術條件，參照ISO6508-2:1999國際標準。
500RA型 手動洛氏硬度計試驗操作簡單，測量迅速，可在指示表上直接讀取硬度值，工作效率高，成為最常用的硬度試驗方法之一。由于試驗力較小，壓痕也小，特別是表面洛氏硬度試驗的壓痕更小，對大多數工件的使用無影響，可直接測試成品工件，初試驗力的采用，使得試樣表面輕微的不平度對硬度值的影響較小，因此，此儀器非常適于在工廠使用，適于對成批加工的成品或半成品工件進行逐件檢測，該試驗方法對測量操作的要求不高，非專業人員容易掌握。
應用范圍 Applications
1、HRA：硬質合金、碳化物表面淬火鋼、硬化薄鋼板；
2、HRD：薄鋼板、表面淬火鋼；
3、HRC：淬火鋼、調質鋼、冷硬鑄鐵；
4、HRF：鑄鐵、鋁、鎂合金、軸承合金、退火銅合金、薄軟鋼板等；
5、HRB：軟鋼、鋁合金、銅合金、可鍛鑄鐵、退火鋼；
6、HRG：磷青銅、鈹青銅和可鍛鑄鐵；
7、HRH：鋁、鋅、鉛等；
8、HRE、HRK：軸承合金、錫、硬塑料等軟材料；
工作環境 Work environment
1、在室溫10~35℃的范圍內；
2、在穩固的基礎上水平安裝；
3、在無震動的環境中；
4、周圍無腐蝕性介質；
5、室內相對濕度不大于65%；
工作原理 Working principle
洛氏硬度的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。（圖1）
洛氏硬度的計算公式：HRA、C=100—(e/0.002)
HRB=130—(e/0.002)
性能特點 Performance characteristics
1、專為出口機型設計，穩定性、重復性、整機剛性和裝配工藝遠高于同類機型；
2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
3、機壁厚度高達8mm，機身凈重超過80公斤；
4、知名品牌全金屬硬度表盤，測量精度、使用壽命遠高于同類普通塑料表盤機型；
5、齒輪、變荷手輪、表盤等大部分零部件均采用金屬材質，使用壽命更長；
6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；
7、多種洛氏硬度測量標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK；
8、精度符合EN-ISO 6508和ASTM E-18；
9、機械式手動測試過程，無電氣裝置；
10、外置式試驗力選擇旋鈕，操作簡單；
11、測試空間大，可允許放置較大的試樣；
12、標準配置齊全，可滿足所有標尺的測試要求；
技術指標 Technical indicators
| 設備名稱 | 500RA型 手動洛氏硬度計 |
| 操作方式 | 手動 |
| 洛氏標尺 | HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK |
| 初試驗力 | 98.07N (10kgf) |
| 總試驗力 | 588N(60kgf)，980N(100kgf)，1471N(150kgf) |
| 讀數方式 | 金屬表盤，表盤指針讀數 |
| 硬度分辨率 | 0.5HR |
保荷時間
| 0-60s，人為控制 |
| 試件最大高度 | 190mm |
| 壓頭中心距離 | 170mm |
| 數據輸出 | 無 |
| 硬度轉換標尺 | 無
|
| 硬度測量范圍 | HRA：20～88；HRB：20～100；HRC：20～70 |
| 執行國家標準 | GB/T230.2國家標準；JJG112檢定規程 |
| 外形尺寸 | 530*240*700mm |
| 儀器重量 | 85kg |
標準配置 Standard configuration
1、500RA型 手動洛氏硬度計 主機
2、金剛石洛氏壓頭
3、φ1.5875mm球壓頭
4、大平試臺
5、中平試臺、
6、“V”型試臺
7、標準洛氏硬度塊：HRC高、低
8、標準砝碼
9、防塵塑料罩
10、產品使用說明書
11、產品合格證書
注意事項 Precautions
1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。
2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。
3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。
4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。
5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
