GWE-600B型 微機屏顯型鋼絞線專用試驗機【1級精度】
產品簡介 Product introduction
弘測公司研制的GWE-600B型 微機屏顯型鋼絞線專用試驗機【1級精度】，主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對于金屬拉伸、壓縮、彎曲、剪切等試驗要求。
本機專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、品牌打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能;可測定鋼絞線的抗拉強度Rm、規定塑性延伸強度Rp0.2、彈性模量E和最大力延伸率等力學性能;另配有鋼絞線專用加長鉗口確保試樣中間斷裂(如果鋼絞線在夾持鉗口內斷裂，測得的抗拉強度值偏低于真實值)。從而進一步提高試驗成功率。試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障。可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。
本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；
 |

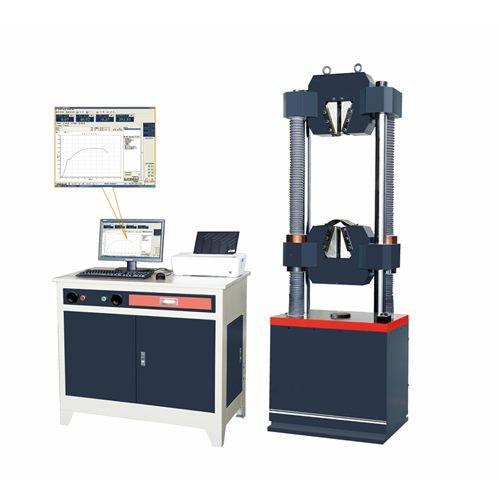

| 外 觀 示 意 圖 |
■ 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
■ 液壓系統
本機采用油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
■ 測控系統
● 支持進行拉伸、壓縮、剪切、彎曲等試驗；
● 手動調整送回油閥，操作簡潔靈活；
● 支持試驗參數自定義；
● 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
● 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
● 程序自帶強大試驗分析功能；
● 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
● 當橫梁達到設定位置時，限位保護，減速機停機。
 |
| 試驗機出廠檢定過程 |
軟件概述 Software Overview
（1）軟件主界面
（2）試驗步驟編輯
（3）試驗數據版
（4）軟件分析設置
（5）通用試驗報告
技術指標 Technical indicators
最大試驗力（kN） | 600 |
試驗力測量范圍 | 2%-100%；全程不分檔，等效4檔；分辨率0.01KN |
試驗力示值相對誤差 | ＜ 示值的±1% |
試驗力分辨力 | 最大載荷1/300000 |
變形示值相對誤差 | ＜ 示值的±1% |
變形分辨力 | 最大變形量1/300000 |
最大拉伸試驗空間 | 1000 |
壓縮空間 | 600 |
活塞行程 | 150 |
立柱間距 | 450 |
圓試樣夾持范圍 | Φ15.20【可選配其他規格】 |
| 壓盤尺寸 | 204*204 |
| 夾緊方式 | 液壓夾緊 |
主機外形尺寸 | 920*820*2200 |
油源控制臺尺寸 | 1100*750*1000 |
電機總功率（KW） | 2 |
總重量 | 2600 |
標準配置 Standard configuration
試驗機主機 | 兩立柱、兩絲杠、油缸下置式 | 1臺 |
高精度傳感器 | 中航電測 | 1只 |
伺服控制油源 | 弘測專有技術 | 1臺 |
軟件控制系統 | 含軟件、引伸計、位移傳感器 | 1套 |
電器控制系統 | 弘測專有技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
打印機 | 噴墨式打印機 | 1臺 |
圓試樣拉伸輔具 | Φ15.20【可選配其他規格】 | 各1套 |
| 說明書\合格證\裝箱單 | ----------- | 1套 |
∴ 可根據客戶要求，配相應輔具完成實驗。
