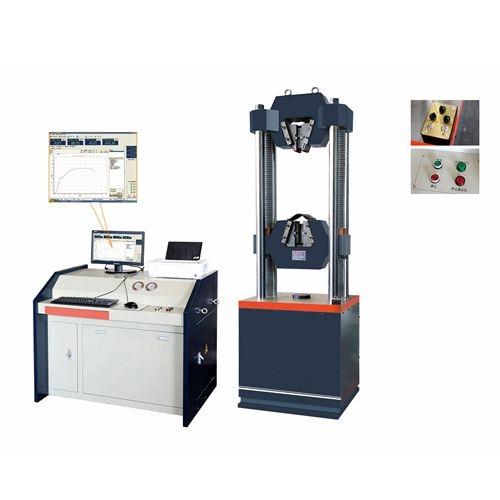

GWA-1000D型 微機控制電液伺服鋼絞線專用試驗機【1級精度/0.5級精度】

 產品簡介   Product introduction

---

弘測公司研制的GWA-1000D型 微機控制電液伺服鋼絞線專用試驗機【1級精度/0.5級精度】，主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。

本機專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、品牌打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能;可測定鋼絞線的抗拉強度Rm、規定塑性延伸強度Rp0.2、彈性模量E和最大力延伸率等力學性能;另配有鋼絞線專用加長鉗口確保試樣中間斷裂(如果鋼絞線在夾持鉗口內斷裂，測得的抗拉強度值偏低于真實值)。從而進一步提高試驗成功率。試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障?？蓽y(cè)定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。

試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。

本系列產品的國家計量檢定規程，我公司為參加起草單位；

本系列產品的測控軟件已通過國家鋼鐵研究院的評審；

外 觀 示 意 圖

■   傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

■   液壓系統

本機采用我公司的獨家創新技術----伺服泵控制技術。伺服泵控制技術是由伺服電機與油泵直聯而成，伺服電機是控制單元，油泵是執行單元；液壓油的流量大小及系統壓力取決于電機轉速。

伺服泵控制的主要優勢有：

①、穩定與可靠：由于伺服電機的技術完善以及性能的穩定、可靠，油泵技術的完善以及性能的穩定、可靠，所以伺服泵技術的最大特點就是穩定與可靠。液壓控制系統的故障率可趨向于零。

②、控制精度高：應力速率、應力保持、應變速率、應變保持、橫梁位移速率的控制精度均優于±0.2%。

③、超靜音：越是在加載狀態下，靜音效果越好。應用伺服泵技術控制的電液伺服萬能試驗機可稱為超靜音試驗機。

■   測控系統

●   支持進行拉伸、壓縮、剪切、彎曲等試驗；

●   支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

●   支持試驗參數自定義；

●   采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

●   查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

●   程序自帶強大試驗分析功能；

●   滿足建工等系統數據采集上傳要求。

■   安全保護裝置

●   當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

●   當活塞升起達到上極限位置時，限位保護，油泵電機停機。

●   當橫梁達到設定位置時，限位保護，減速機停機。

試驗機出廠檢定過程

 軟件概述   Software Overview

---

（1）軟件主界面

（2）試驗步驟編輯

（3）試驗數據版

（4）軟件分析設置

（5）通用試驗報告

 技術指標   Technical indicators

---

最大試驗力（kN）	1000
試驗力測量范圍	2%-100%；全程不分檔，等效4檔；分辨率0.01KN
試驗力示值相對誤差	＜ 示值的±1%
試驗力分辨力	最大載荷1/300000
變形示值相對誤差	＜ 示值的±1%
變形分辨力	最大變形量1/300000
最大拉伸試驗空間	1000
壓縮空間	600
活塞行程	150
立柱間距	550
圓試樣夾持范圍	Φ15.20【可選配其他規格】
壓盤尺寸	204*204
夾緊方式	液壓夾緊
主機外形尺寸	920*820*2200
油源控制臺尺寸	1100*750*1000
電機總功率（KW）	2
總重量	3000

∴   注：本機采用進口配置時，以上技術指標均可達到0.5級試驗機標準；采用國產配置時，以上技術指標可達到1級試驗機標準。

 標準配置   Standard configuration

---

試驗機主機	四立柱、兩絲杠、油缸下置式	1臺
高精度傳感器	中航電測	1只
伺服控制油源	弘測專有技術	1臺
軟件控制系統	含軟件、引伸計、位移傳感器	1套
電器控制系統	弘測專有技術	1套
計算機	聯想商用品牌電腦	1臺
打印機	噴墨式打印機	1臺
圓試樣拉伸輔具	Φ15.20【可選配其他規格】	1套
說明書\合格證\裝箱單	-----------	1套

∴   可根據客戶要求，配相應輔具完成實驗。

∴   注：1級精度試驗機，采用國產配置；0.5級精度試驗機，采用進口配置。
