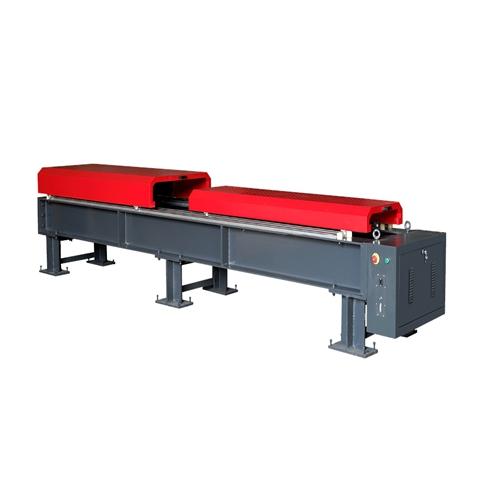

MJWL-20A型 微機控制臥式拉力試驗機
產品簡介 Product introduction
弘測公司研制的MJWL-20A型 微機控制臥式拉力試驗機，該試驗機采用框架結構，伺服電機帶動滾珠絲杠施加試驗力，計算機控制系統控制整個試驗過程，試驗數據由負荷傳感器精確測量，并傳輸至計算機，軟件系統實時顯示試驗力和位移，并能夠自動分析、處理及存儲試驗結果，打印機可直接打印所需的試驗報告。
本試驗機機架剛度強度高，變形小，滿足GB/T 8358-2006《鋼絲繩破斷拉伸試驗方法》的要求，試驗空間可調，方便不同長度試樣的試驗需求。采用自主研發并有閉環協調加載伺服控制系統，微機控制協調多級加載、連續加荷平穩、多級試驗力保持、自動保載、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。適用于建筑行業、建材行業、冶金行業、大專院校、質量檢測中心、商品檢測部門等試驗領域。
本機主要用于金屬、非金屬的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T228.1-2010《室溫材料金屬拉伸試驗方法》的要求。
該產品結構合理，造型美觀大方，主機剛度大，在試驗過程中對地面沖擊小，具有軟硬件保護功能，安全可靠。
本機配有計算機、打印機、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
外 觀 示 意 圖
試驗機出廠檢定過程
軟件概述 Software Overview
（1）軟件主界面
（2）試驗步驟編輯
（3）試驗數據版
（4）軟件分析設置
（5）通用試驗報告
技術指標 Technical indicators
1、最大負荷：20kN；
2、結構形式：單空間，絲杠連續可調；
3、驅動控制方式：微機控制伺服電機加載；
4、試驗類型：常溫拉伸等；
5、過載保護：105％過載保護(無變形、無機械損傷)；
6、整機噪聲：不超過70dB；
7、負荷示值準確度：優于示值的±1%；
8、負荷分辨率：500000碼，且全程分辨率不變；
9、力值測力范圍：2%～100%F?S（全程不分檔）；
10、負荷控制精度：優于示值的±1%；
11、應力控制精度：優于示值的±1% ；
12、位移示值準確度：優于示值的±1%；
13、位移分辨率：0.001mm；
14、位移控制精度（速度）：優于示值的±1% ；
15、試驗速度范圍：0.01-300mm/min滿負荷無極調速；
16、絲杠行程：4000mm；
17、拉伸空間：0-4000mm；
標準配置 Standard configuration
試驗機主機
臥式
1臺
高精度傳感器
中航電測
1只
伺服控制系統
弘測技術
1臺
軟件控制系統
含軟件、位移傳感器
1套
電器控制系統
弘測技術
1套
計算機
聯想商用品牌電腦
1臺
打印機
噴墨式打印機
1臺
圓試樣拉伸輔具
選配
扁試樣拉伸輔具
1套
壓縮輔具
選配
彎曲輔具
選配 說明書\合格證\裝箱單
-----------
1套
∴ 可根據客戶要求，配相應輔具完成實驗。
