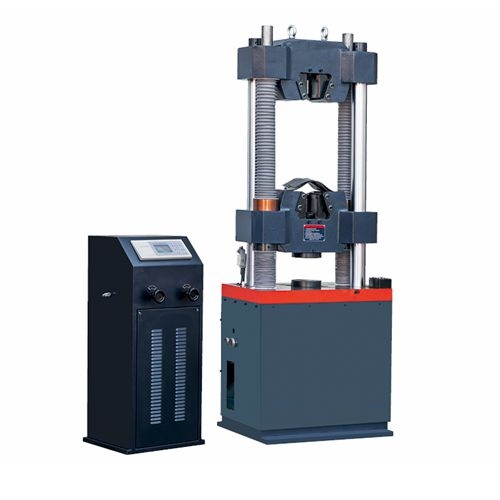

WE-600B（WES-600B）型 數顯型液壓萬能試驗機
產品簡介 Product introduction
弘測公司研制的WE-600B（WES-600B）型 數顯型液壓萬能試驗機，主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。
本機主要用于各種金屬材料的拉伸、壓縮、彎曲及剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
電子測力，液晶顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力，實驗數據方便直觀;通過數字健輸入試樣編號、橫截面積，可直接測定材料的抗拉強度、屈服強度等力學性能;可以對實驗結果進行打印。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；
 |
| 外 觀 示 意 圖 |
■ 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
■ 液壓系統
本機采用油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
■ 測控系統
● 支持進行拉伸、壓縮、剪切、彎曲等試驗；
● 手動調整送回油閥，操作簡潔靈活；
● 支持試驗參數自定義；
● 電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力；
● 查詢?cè)囼?yàn)結果靈活方便；
● 配有微型打印機。
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
● 當橫梁達到設定位置時，限位保護，減速機停機。
 |
| 試驗機出廠檢定過程 |
軟件概述 Software Overview
（1）數顯控制系統主界面
（2）試驗\查詢
技術指標 Technical indicators
最大試驗力（kN） | 600 |
試驗力測量范圍 | 4%-100%；全程不分檔，等效3檔 |
試驗力示值相對誤差 | ＜ 示值的±1% |
| 最大拉伸試驗空間 | 700 |
壓縮空間 | 430 |
活塞行程 | 150 |
立柱間距 | 420 |
圓試樣夾持范圍 | Φ6-Φ40 |
扁試樣夾持厚度 | 0-30 |
扁試樣最大夾持寬度 | 75 |
壓盤尺寸 | Φ160 |
彎曲支點兩點間最大距離 | 400 |
彎曲支滾寬度 | 140 |
夾緊方式 | 手動夾緊 |
主機外形尺寸 | 750*600*2000 |
油源控制臺尺寸 | 500*750*1200 |
電機總功率（KW） | 2 |
總重量 | 2200 |
標準配置 Standard configuration
試驗機主機 | 兩立柱、兩絲杠、油缸下置式 | 1臺 |
高精度傳感器 | 中航電測 | 1只 |
測控油源 | 弘測技術 | 1臺 |
| 電器控制系統 | 弘測技術 | 1套 |
| 圓試樣拉伸輔具 | Φ13-Φ26、Φ26-Φ40 | 各1套 |
扁試樣拉伸輔具 | 0-15mm | 1套 |
壓縮輔具 | Φ160 | 1套 |
彎曲輔具 | 支滾直徑30mm | 1套(兩件支座、一件彎頭) |
說明書\合格證\裝箱單 | ----------- | 1套 |
∴ 可根據客戶要求，配相應輔具完成實驗。
