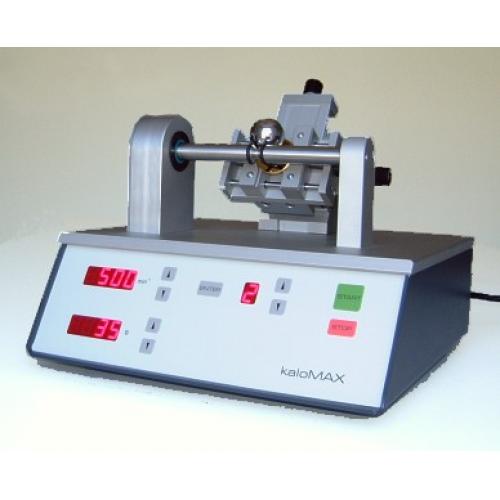

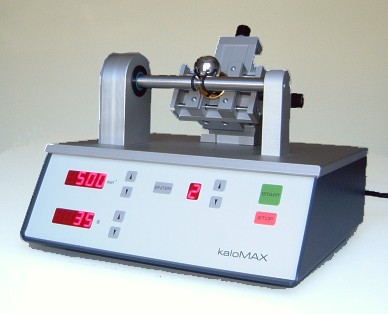

德國BAQ kaloMAX型 涂層測厚儀
BAQ kaloMAX - Kalottenschleifger?t zur Schichtdickenmessung
性能特點 Performance characteristics
■ Das Kalottenschleifger?t kaloMAX dient dazu, die Dicke von Beschichtungen zu messen. Eine kleine Kugelkalotte wird bis ins Grundmaterial eingeschliffen. Bei ebenen Teilen ist die Grenze an Ober- und Unterseite der Schicht kreisf?rmig. Werden die Durchmesser unter dem Mikroskop ausgemessen, kann die Schichtdicke berechnet werden.
■ 所述Kalottenschleifger?tkaloMAX用于測量涂層的厚度。一個小的球形帽被研磨至基材。在平坦部其中邊界上的層的頂部和底部是圓形的。如果直徑在顯微鏡下測得的，該膜厚度可以計算出來。
■ Da dies Verfahren rein geometrisch ist, kann es auch auf Schichtsysteme erweitert werden.
■ 因為這種方法是純幾何，它也可以擴展到層系統。
■ Da die zu messenden Schichtdicken im ?m_Bereich liegen, sind die eingeschliffenen Kugelkalotten sehr klein. Um klar zu erkennende Grenzen zu erhalten, wurd beim kaloMAX besonderer Wert auf die Führung der Kugel auf der Antriebswelle und auf die Lagerung der Welle gelegt, so da? die Kugel w?hrend des Schleifvorganges keine senkrechten oder waagerechten Bewegungen ausführt.
■ 由于待測量的層厚度在μm_Bereich該根深蒂固球形杯是非常小的。為了清楚地得到被公認的邊界，特別強調wurd放置在球上的驅動軸上的指導和時kaloMAX，使球不在研磨過程中執行垂直或水平運動的軸的軸承。
■ Die Speicherung unterschiedlicher Kombinationen von Drehzahl und Laufzeit unter einer Programmnummer erm?glicht schnelle und reproduzierbare Messungen an verschiedenen Beschichtungstypen. Einstellungsfehler werden so weitgehend vermieden.
■ 該計劃下的存儲速度和時間的不同組合數量上實現各類涂料快速，可重復的測量。設置錯誤很大程度上避免。
■ Messung Schichtdicke durch sph?rische Abrasion
■ 球形磨損測量薄膜厚度
■ Messung unabh?ngig vom Werkstoff
■ 該材料的測量獨立
■ Gute Führung der Kugel auf der Antriebswelle
■ 在驅動軸的球很好的指導
■ Drehzahlen der Antriebswelle zwischen 100 und 1200 U/min
■ 驅動軸100-1200轉/分鐘速度
■ Laufzeiten von 5 bis 180 Sekunden
■ 時間從5至180秒
■ Speicherung verschiedener Kombinationen von Drehzahl und Laufzeit
■ 存儲速度和時間的不同組合
技術指標 Technical indicators
■ Range of application:
- Layer thicknesses approx. 0.3 – 30 μm
- Diameter of the spherical cap approx. 0.1 – 2 mm
- Measurement accuracy 1 – 5 % (dependent on surface roughness)
■ Characteristics:
- Ball diameter： 15 – 30 mm
- Clamping range for plane samples： 50 mm
- Clamping range for round samples： 3 – 30 mm (clamping jaw for other dimensions on request)
- Cross table travel： 25 x 25 mm
- Incline of sample level： 60 degrees
- LED displays (14 mm height)： 4 digits number of revolutions；4 digits runtime；1 digit program number
- Number or revolutions of the drive shaft： 100, 200, 300, 400, 500, 600,700, 800, 900, 1000, 1100,1200 1/min
- Running periods： 5, 10, 15, 20, 25, 30, 35, 40,45, 50, 55, 60, 70, 80, 90, 100,110, 120, 150, 180 s
- Input voltage range： 85 – 264 VAC
- Input frequency range： 47 – 63 Hz
- Dimensions： 300 x 295 x 235 mm (w / d / h)
- Weight： approx. 8 kg
標準配置 Standard configuration
Options:
? Detachable vice
? Grinding paste of various granulation
? Various microscopes equipped with high resolution cameras
? Evaluation software kaloSOFT
? All-in-one solutions
? Automated models
