德國BAQ alphaDUR型 超聲波硬度計

BAQ UCI H?rteprüfger?t alphaDUR

 產品簡介   Product introduction

---

Das handliche H?rteprüfger?t alphaDUR liefert Ergebnisse mit hoher Pr?zision an allen Werkstoffen, die sich mit den klassischen Verfahren wie Vickers oder Rockwell prüfen lassen.

操作方便的alphaDUR超聲波硬度計提供具有高精度的可與傳統方法，如維氏或洛氏被測試的所有材料的結果。

Die einfache und übersichtliche Bedienung mit Menüführung wird durch das gro?e beleuchtete Grafikdisplay unterstützt. Die schnelle elektonische Auswertung liefert sofort den H?rtewert in HV, HRC oder HB. Die Prüfsicherheit ist durch 500 Messungen pro Sekunde gew?hrleistet.

簡單明了的操作與菜單導航是由大型照明圖形顯示支持?？焖僭u估雖然電子立即返回硬度在HV，HRC HB或價值。測試可靠性是通過每秒500次測量放心。

Das alphaDUR ist deshalb nicht nur für den mobilen Einsatz ideal, sondern auch für die H?rteprüfung in der Produktion und Eingangskontrolle.

該alphaDUR超聲波硬度計不僅適合移動使用，同時也為生產和進料檢驗硬度測試。

Das alphaDUR l?sst sich problemlos auf jeden Werkstoff einstellen und speichert die Kalibrierungen unter den Werkstoffnamen. Aufgenommene Messdaten werden im Ger?t dauerhaft mit Datum, Uhrzeit, Werkstoff und Bewertung gespeichert. Zur Auswertung stehen unterschiedliche Statistikfunktionen zur Verfügung.

該alphaDUR超聲波硬度計可以很方便地在任何重大調整和存儲材料名稱中校準。記錄的測量數據被存儲在設備中永久地與日期，時間，材料和評價。為了評估不同的統計功能可用。

Die Prüflast kann dem Anwendungsbereich angepasst werden. Ein Wechsel der Kalibrierung ist nicht erforderlich. Mit den kleinen Prüfsonden wird auch an schwer zug?nglichen Stellen und an gekrümmten Oberfl?chen in jeder Lage ohne Korrektureingabe gemessen.

測試負載可以適于該應用程序。無需校準。與小測試探針，即使在非常小尺寸的地方，并在無需校正輸入的任何位置曲面測量。

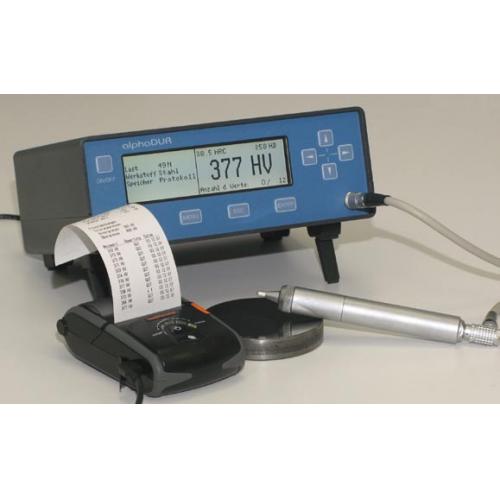

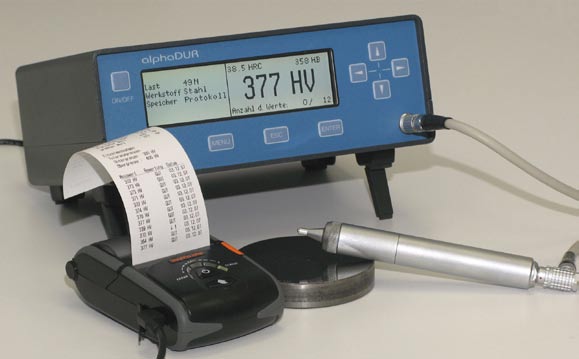

Zur Dokumentation kann ein Minidrucker angeschlossen werden, oder die Daten mit Hilfe unserer Software alphaSOFT II auf den PC übertragen werden.

可連接一個微型打印機，或使用軟件的數據alphasoft被第二傳送到PC。

 應用范圍   Applications

---

1、可測量的工件部位包括法蘭盤邊緣和齒輪根部；

2、沖壓件，工模、薄板；

3、表面硬化的齒和齒輪的測量；

4、錐度部有硬度測量；

5、軸和薄壁管道、容器的測量；

6、車輪、渦輪轉子的硬度測量；

7、鉆頭的刀口的硬度測量；

8、焊接部位；

 性能特點   Performance characteristics

---

■  材料的移動硬度測試；

■  多功能硬度測量；

■  自動測量；

■  大數據存儲；

■  可用配件范圍廣；

■  預定義的材料校準（Esk?nnen自己的校準存儲）；

■  高精度測量；

■  大型背光LCD顯示屏；

■  簡單明了的操作菜單導航；

■  根據DIN50150轉換的維氏（HV），洛氏（HRC），布氏（HB）或抗拉強度硬度值；

■  alphaDUR提供的結果以高精度對可與傳統的方法，例如維氏和洛氏被測試的所有材料。

■  簡單明了的操作菜單導航是由大型背光圖形顯示支持。快速electonic評價立即返回硬度在HV HRC HB或價值。測試的可靠性保證每秒500次測量。

■  alphaDUR，不僅適合移動使用，同時也為生產和輸入控制硬度測試。

■  alphaDUR可以很容易地設置為任何材料，并存儲在材料名稱校準。在該裝置記錄的測量數據永久使用日期，時間，材料和審查存儲。要評估不同的統計功能可用。

■  試驗負荷可以適于該應用程序。不需要校準的變化。與小探頭測量即使在難以到達的區域，并在沒有修正輸入任意位置曲面。

■  記錄一個微型打印機可連接，或者與我們的軟件的幫助下alphasoft II的數據傳送到PC。

 技術指標   Technical indicators

---

1、測量方法：根據所述UCI方法與維氏金剛石136° DIN50159，ASTM A1038至05年和VDI / VDE準則2616壓痕的測量是試驗負荷下進行改性的維氏硬度。

2、測試負載：根據所使用的N. UCI探頭10，20，30，49或98N

3、試驗材料：金屬材料的校準可被存儲在設備中。當用于校準可能被執行的測量在玻璃，陶瓷和塑料的測試進行比較。鋼鐵CA5毫米的最小厚度；

4、測量顯示：3.5“彩色液晶顯示屏，320×240像素

5、數據存儲：32MB閃存約512,000測量的變量值劃分成組。保存日期，小時，數據。

6、統計：平均的，最小，最大和的絕對值和相對標準偏差。單獨的測量可以隨時反復被刪除。

7、接口：1個USB從設備，用于連接PC；2個USB主打印機或USB記憶棒，100BASE-TX（以太網），RS-232；

8、電源：AC適配器/充電器：100-240 V AC，鎳氫電池：4.8 V /2700毫安

9、工作時間：約7小時的電池操作；充電時間約3小時；

10、操作語言：德語，英語

11、溫度范圍：工作：0°C至50°C；存儲：-20℃?70℃；

12、外形尺寸：設備78/198/160毫米（H / W / D）；探頭：?19.5毫米，長度175毫米；

13、重量：1400克；190g（單探頭）；

Messverfahren	Modifizierte Vickersh?rte nach dem UCI-Verfahren, mit Vickersdiamant 136° entsprechend DIN 50159, ASTM A 1038-05 und VDI/VDE Richtlinien 2616. Die Messung des Eindrucks erfolgt unter Prüflast
Prüflast	Abh?ngig von der verwendeten UCI-Sonde 10, 20, 30, 49 oder 98 N
Prüfmaterialien	Vorzugsweise Metalle, Werkstoffkalibrierungen k?nnen im Ger?t gespeichert werden. Prüfungen an Glas, Keramik und Kunststoff sind m?glich wenn Vergleichsmessungen zur Kalibrierung durchgeführt werden. Mindestdicke bei Stahl ca 5 mm
Display	3,5“ Farb-LCD, 320x240 Pixel
Datenspeicher	32MB Flash Speicher für ca. 512.000 Messwerte mit variabler Einteilung in Gruppen. Speicherung von Datum, Uhrzeit und Bewertung gut / schlecht
Statistik	Mittelwert, Minimum, Maximum und Standardabweichung absolut und relativ. Einzelne Messungen k?nnen jederzeit gel?scht und wiederholt werden
Schnittstellen	1 x USB-Slave zum Anschluss an den PC 2 x USB-Master, 100Base-TX (Ethernet), RS-232
Spannungsversorgung	Netz-/Ladeger?t: 100-240 V AC, NiMH-Akku: 4,8 V / 2700 mAh
Betriebszeiten	Akkubetrieb ca. 7 Stunden Ladezeit ca. 3 Stunden
Sprache	Deutsch, Englisch, Franz?sisch
Temperaturbereich	Betrieb: 0°C bis 50°C, Lagerung: -20°C bis 70°C
Abmessungen	Ger?t: 78 / 198 / 160 mm (H/B/T) Sonde: ? 19,5 mm, L?nge 175 mm
Gewicht	Ger?t komplett 1400 g, Sonde einzeln 190 g

 標準配置   Standard configuration

---

超聲波硬度計主機、探頭（3N，10N，20N，30N，49N或98N）、探頭電纜 、充電器/AC適配器、內置電池、操作手冊、測試報告、手提箱

- Messger?t mit eingebautem Akku

- Handsonde (3N, 10N, 20N, 30N, 49N oder 98N)

- Verbindungskabel Ger?t <-> Sonde

- Ladeger?t

- Prüfzertifikat

- Handbuch

- Alukoffer

 選配附件   Optional accessories

---

?  Aufsetzhilfen對于平面和曲面

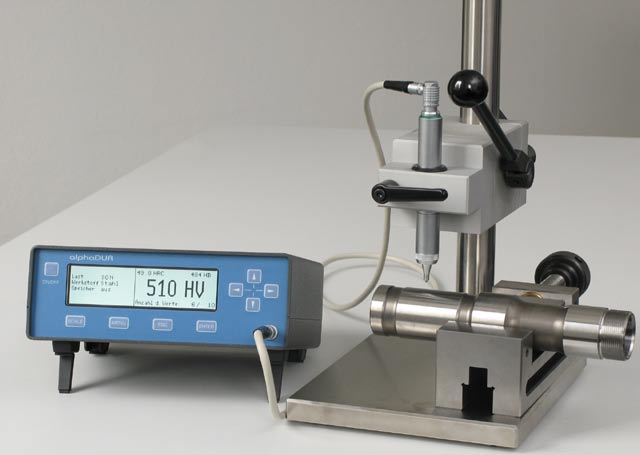

?  精密三腳架

?  alphasoft PC程序

?  手提箱

?  手柄

?  便攜式微型打印機

?  特殊探頭測量SL在人跡罕至的地方

?  繼電器輸出，以評估好/壞

?  試塊（?90x16mm）含MPA/ DKDZertifikat
