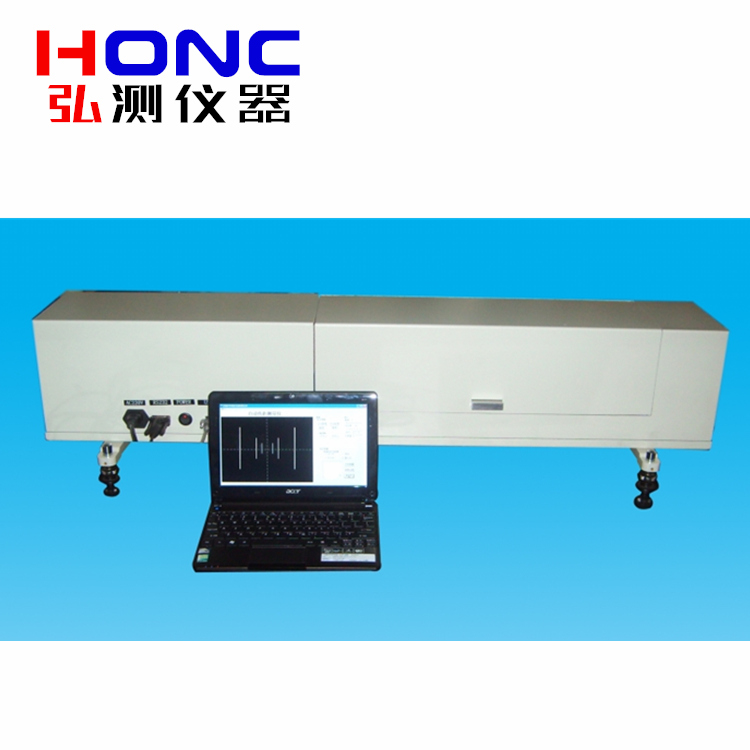

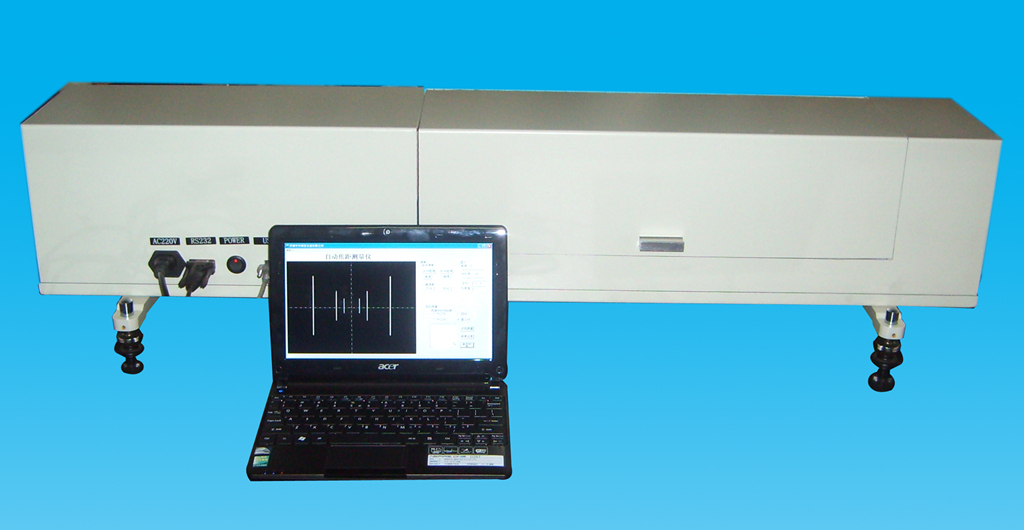

HCIMFA-1A型 自動焦距測量儀【全新升級款】
產品簡介 Product introduction
本儀器是我公司針對物鏡焦距測量而開發的新型產品。自動焦距測量儀是一種測量透鏡焦距的光學檢測設備，其運用圖像自動判斷焦面、電機隨動控制及圖像處理三項技術快速的對物鏡焦距進行自動測量，排除了因人工調試和判讀等主觀因素影響而帶來的測量誤差，具有測量速度快、精度高的特點。
技術指標 Technical indicators
1、 平行光管：
1.1、焦距300mm ；
1.2、分辨率2.8"；
1.3、有效孔徑Ф50mm ；
1.4、視場5°20′；
2、 透鏡夾持器：可測量透鏡口徑：Ф5mm--Ф47mm；
3、 視頻測量顯微鏡：
3.1、放大倍數：1ⅹ；
3.2、CCD：黑白 1/2英寸；
4、 可測量透鏡焦距范圍：1～100mm【電控平移臺行程：100mm】
5、 導軌行程：120mm；
6、 中心高：120mm；
7、測量精度：2‰～5‰；
8、筆記本電腦實時軟件測量；
使用方法 Use
1、操作前準備

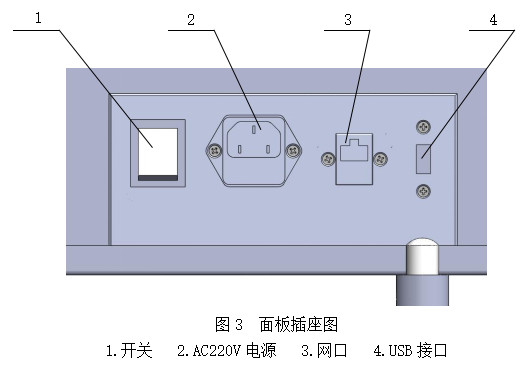

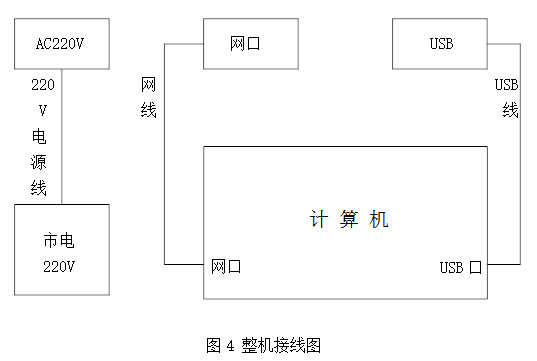

用220V電源線將圖3中序號2接到日常用220V 50Hz電源，用USB線將序號4接到計算機USB口，用網線將序號3接口接到電腦網口，打開序號1“開關”和計算機，雙擊計算機桌面圖標“自動焦距測量儀”軟件圖標。
2、焦距測量過程

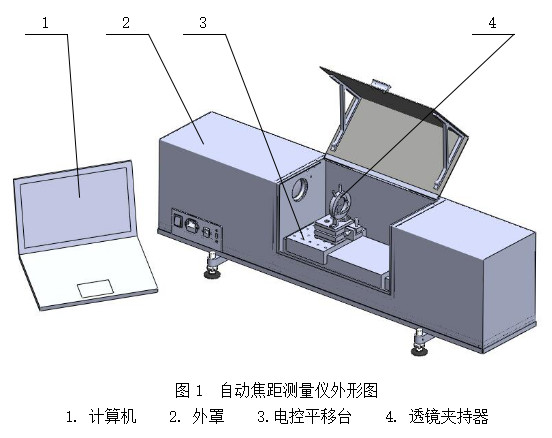

2.1、掀開焦距儀外罩，將透鏡裝夾于透鏡夾持器上，旋轉透鏡，保證透鏡緊貼于夾持器端面，即使被測透鏡和平行光管基本同軸，關閉焦距儀外罩；
2.2、進入透鏡焦距測量階段，依次點擊“打開”、“開始采集”、“初始化控制箱”等按鈕，然后等待片刻。直至出現“控制器初始化成功”按鈕，如圖5示，點擊“確定”即可。
2.3、再點擊“自動調焦”，稍等。此時平移臺移動，正在尋找鏡頭的焦面位置。直至軟件界面出現清晰的分劃板圖案，出現“調焦結束”按鈕，點擊“確定”即可。

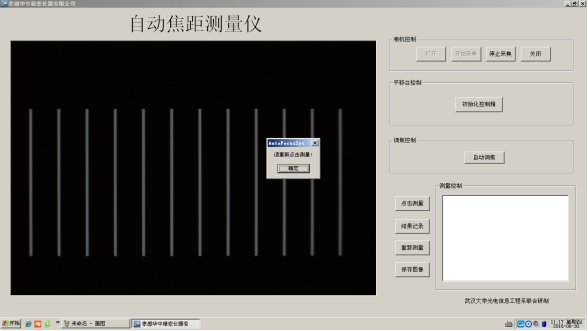

2.4、點擊“點擊測量”按鈕，在按鈕右邊出現被測鏡頭的焦距值。重復點擊“點擊測量”按鈕，則再出現一次測量結果。當點擊“點擊測量”按鈕時，出現“請重新點擊測量”窗口時（如下圖6示），為正?，F(xiàn)象，點擊“確定”即可，然后繼續測量。

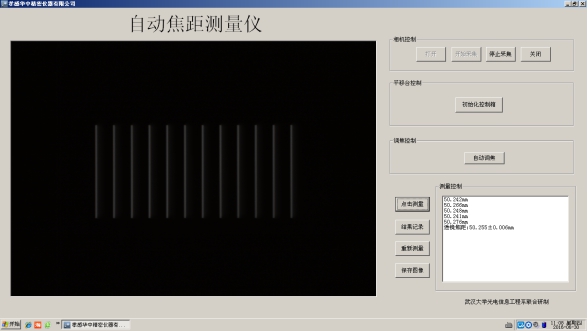

2.5、雙擊“點擊測量”按鈕，出現以上所測的平均值和公差，如下圖7示。雙擊一次“點擊測量”后，不可再次雙擊，否則測量結果出現較大偏差。
2.6、“重新測量”是將前面的結果抹去，重新測量?！敖Y(jié)果記錄”是將該次測量的結果記錄，并保存在桌面上。

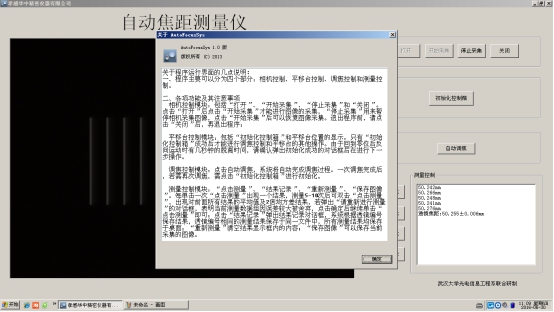

2.7、右鍵單擊軟件上沿藍色條，單擊“關于AutoFocusSys”選項，出現下圖界面。
2.8、結束測量；關閉軟件界面右方“關閉”按鈕，再點擊叉叉關閉按鈕，則關閉軟件。關閉電腦和電源按鍵，拔掉電源插頭。
注意事項 Precautions
1、在等待程序運行的過程中，不要用鼠標點擊其它的圖標，避免程序出現異常；
2、當透鏡被測焦距范圍在1～100mm內，但不能在電腦畫面中成像時，此時需要加工透鏡夾持工裝，以調節透鏡在光軸方向的距離，直至在畫面上能夠出現圖像。
保養維護 Maintenance
1、儀器工房室內溫度為20℃±5℃，相對濕度不大于60%。
2、物鏡表面應保持清潔，如有臟點，不允許用硬毛刷等擦拭，應用脫脂棉蘸少許酒精和乙醚混合劑進行清潔處理。儀器不用時應將防塵蓋蓋上。
3、導軌工作面應經常更換潤滑油，嚴禁用手摸或硬物擦，以免擦傷或生銹。如局部有銹蝕，可用細砂布輕擦，然后涂油防銹。
4、儀器應遠離沖擊、振動源和酸、堿等腐蝕性物品。
5、儀器不使用時，應覆蓋干凈的細布，以免落灰。涂漆表面嚴禁用酒精、乙醚等擦拭。
6、儀器如有故障，不得私自拆卸，應請專業人員檢查維修。
