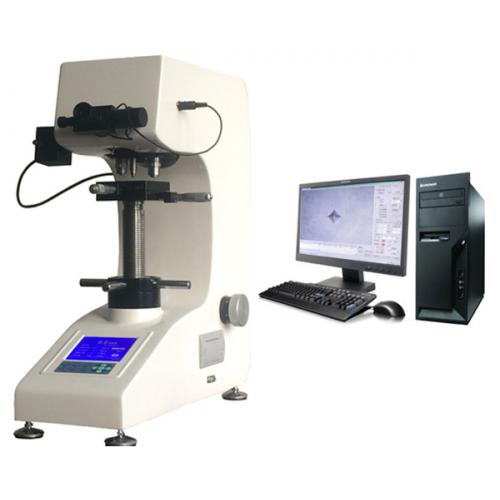

HVST-50G系列 高精度圖像處理型維氏硬度計（HVST-50G、HVST-50GZ、HVST-50GP、HVST-50GPZ）【出口型】
產品簡介 Product introduction
HVST-50G系列 高精度圖像處理型小負荷維氏硬度計（HVST-50G、HVST-50GZ、HVST-50GP、HVST-50GPZ）【出口型】，是本公司推出的新一代光機電一體化的產品，該機具有良好的可靠性，可操作性和直觀性，是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。
HVST-50G系列 高精度圖像處理型小負荷維氏硬度計（HVST-50G、HVST-50GZ、HVST-50GP、HVST-50GPZ）【出口型】采用了計算機軟件編程，高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性，可操作性和直觀性。HVST-50G系列 高精度圖像處理型小負荷維氏硬度計（HVST-50G、HVST-50GZ、HVST-50GP、HVST-50GPZ）【出口型】，采用微機控制，通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，并能預置試驗力保持時間，采用LCD顯示屏，通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節，用測微目鏡測得對角線長度D1和D2值，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，避免了查表的繁瑣，操作更為簡便。試驗結果可通過微型打印機輸出，也可通過與計算機鏈接并出具硬度實驗報告。
HVST-50G系列 高精度圖像處理型小負荷維氏硬度計（HVST-50G、HVST-50GZ、HVST-50GP、HVST-50GPZ）【出口型】采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構，使用方便，測量精度高。還可根據用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
應用范圍 Applications
該硬度計應用范圍廣，即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度，特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
性能特點 Performance characteristics
1、試驗力小，對薄形樣品或涂層均可測試；
2、壓痕小，幾乎無損檢測，同時可在較小范圍內進行多點測試；
3、全新浮點計算方法，使測試結果與理論結果更加接近一致；
4、摒棄傳統的人工測量后自己查表出結果的計算方式，只需輸入測量壓痕長度就能自動出結果。
5、全新大三通光路系統，目鏡和電腦可同時觀測；
6、物鏡（壓頭）-塔臺基板-光學系統-照明四者一體化結構設計；
7、主機硬件及軟件采用預留端口設置，部分功能升級只需輕松撥碼即可實現，使后續升級服務更加簡便；
8、可選配高端圖形圖像處理系統和專業硬度數據分析系統（HONC HardnessTest），連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告；
9、可選配自動轉塔結構，高精度的電機控制技術，讓塔臺轉換更加輕松自如；
10、本機具備自動選擇實驗力功能：能自動讀取實驗力，無需手動輸入，直接旋轉加卸載裝置，即可自動讀取實驗力.
11、多種升降系統可供選擇：螺桿升降和高精度精密絲杠升降，滿足不同需求；
12、無級調節專業照明系統，大大減輕了操作人員頻繁測量帶來的視覺疲勞；
13、高級存儲系統可以隨時記憶測試結果，避免斷電帶來的數據丟失；
14、本機采用了高端的光學成像技術，圖像壓痕清晰，測量精度更高；
15、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
16、垂直導軌結構的加卸荷系統，讓加卸荷均在一個面上實現，保證了砝碼施加實驗力的穩定性；
17、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；
18、維氏、努氏測量標尺任意可選；
19、高精度的升降軸讓機器運行更加平穩舒適；
20、穩定的機械結構設計，使機器的使用壽命更長；
21、測試空間大，可允許放置較大的試樣；
22、標準配置齊全，可滿足所有標尺的測試要求；
23、C++語言編制程序，大幅度提高硬件在運行中的可靠性和穩定性；
24、精確的360度塔臺等分技術，精密的定位結構替代了傳統的彈片定位結構，大大提高了定位精度，讓塔臺定位更加精準；
25、儀器在加載和卸載過程中用高性能的光偶傳感器來控制在加荷、卸荷和保荷過程中更加穩定；
26、內置式鹵素?zé)艄庠?；特制的高質量鹵素?zé)?，使用壽?0000小時以上；
28、本系列數顯機型配備大屏幕液晶數字顯示系統，可動態顯示顯微硬度的整個硬度測試過程；
29、本系列數顯機型配備高精度光柵式數字測微目鏡，無需人眼讀數，測量精度遠高于原始輪轂讀數方式；
30、本系列數顯機型具備多種硬度標尺轉換功能，標準測量維氏硬度HV，可一鍵轉換為對應的洛氏硬度HR和布氏硬度HB；
31、本系列機型配備專業高清晰CCD圖像成像系統，將采集到的壓痕圖像轉換PC端進行硬度數據分析；
32、本系列機型配備了我司新開發的硬度測量分析系統；具有圖像采集、自動測量、標尺換算和生成報告等功能；實現了硬度圖像的全自動高速測量。
33、完全符合國標GB/T4340；國際標準EN-ISO6507、美標ASTM E384&E92和日本JISB7734標準；
技術指標 Technical indicators
| 規格/型號 | HVST-50G | HVST-50GZ | HVST-50GP | HVST-50GPZ |
試驗力
| 六級：（9.80、49.0、98.0、196、294、490）N； |
| 六級：（1.0、5.0、10、20、30、50）Kgf； |
| 硬度標尺 | 六級：HV1、HV5、HV10、HV20、HV30、HV50； |
試驗力選擇
| 外置式選力旋鈕（自動轉換）
|
試驗力加載方式
| 自動加荷、保荷、卸荷；施加試驗力速度：0.05mm/s |
測量方式
| 高精度數字式光柵測微目鏡
|
轉塔方式
| 手動轉塔 | 自動轉塔 | 手動轉塔 | 自動轉塔 |
| 顯示方式 | 大屏幕LCD數字顯示系統（數顯）+計算機圖像處理顯示系統（外置） |
| 內置打印機 | 無 | 有 |
| 標尺轉換 | 布氏、洛氏、表面洛氏、抗拉強度等
|
| 數據儲存 | 有
|
| 機身工藝 | 一體鑄造成型
|
| 升降系統 | 螺桿升降 |
| 工作臺 | 十字微調工作臺
|
| 圖像采集 | 專用高清CCD圖像采集系統 |
| 數據處理 | 專業PC端硬度測量分析系統 |
| 符合標準(精度) | 國標GB/T4340，JJG151檢定規程；選配標準:《國際ISO6507、美國ASTME384、日本JISB7734》 |
| 保荷時間 | 0-60秒可調 |
| 目鏡倍率 | 10X（可選配15 X） |
| 物鏡倍率 | 10X、20X（觀察、測量）； |
| 總放大倍率 | 100X、200X（觀察、測量）；（可選150X、300X） |
| 測微鼓輪最小分度值 | 0.06125μm |
| 測量范圍 | 1-3999HV（理論值：最大硬度值6000，最小硬度值0.001） |
| 光源通道 | 大三通道，CCD與目鏡同時觀察，無需切換 |
| 光源系統 | 鹵素?zé)簦炼瓤烧{(diào)節） |
| 試件最大高度 | 170mm
|
| 試件最大寬度 | 130mm
|
| 工作臺尺寸 | 100X100mm；移動范圍：25X25mm；最小位移量：0.01mm |
| 電源 | AC220V/50Hz（可定制） |
| 外形尺寸 | （600×230×680）mm |
| 重量 | 60kg
|
標準配置 Standard configuration
1、維氏硬度計 主機 2、砝碼組（含標準砝碼和砝碼桿）
3、標準維氏壓頭 4、十字試臺
5、專用數字式測微目鏡 6、10×、20×物鏡
7、升降系統 8、標準維氏硬度塊
9、螺絲批 10、水平調節螺釘
11、電源線 12、平口夾持臺
13、保險絲 14、隨機文件
15、專用高清CCD圖像采集系統 16、專業PC端硬度測量分析系統
17、計算機
