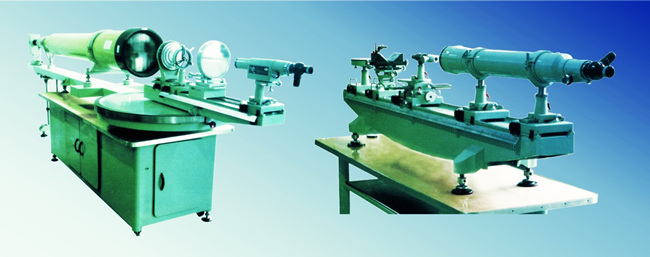

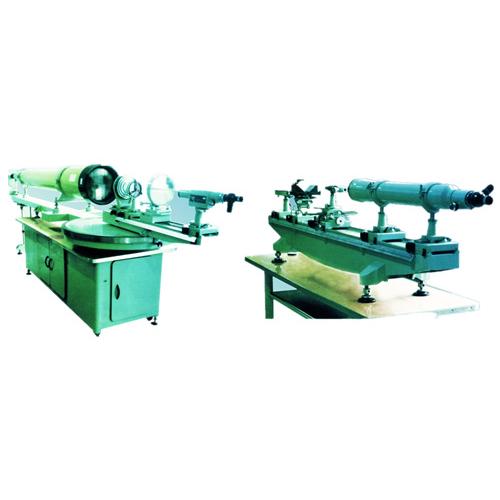

XGJ-3000型 光具座
產品簡介 Product introduction
XGJ-3000型 光具座，是光學零件生產和光學系統調試過程中不可缺少的一種通用儀器，亦是生產、科研、教學等單位光學實驗室必須配備的基本儀器之一。本儀器具有像質優良的消色差物鏡，結構完善，性能穩定，工作可靠，附件齊全，使用方便，外形美觀，用途廣泛等優點，深受廣大用戶的歡迎，并贏得良好的名譽。儀器帶有多種附件，適宜于光學儀器的生產、科研和教學中使用。
應用范圍 Applications
■ 測定光學零部件和光學系統（包括照相物鏡、望遠物鏡、棱鏡、反射鏡和角鏡等）的成象質量；
■ 測量透鏡的焦距、截距以及棱鏡、平面鏡的最小焦距；
■ 測量望遠鏡系統的基本參數，如放大倍率、視差、視度、出瞳直徑、光軸平行性等；
■ 測量平板下玻璃的平行差和棱鏡的光學平等差；
■ 測定照相物鏡和望遠物鏡的球差、色差、慧差、像散以及子午、弧矢場曲的幾何象差。
技術指標 Technical indicators
1、F3000型 平行光管
1.1、焦距 ：3000mm
1.2、有效孔徑 ：φ300 mm
1.3、分辨率 ：0.43″
1.4、視場 ：52ˊ
2、FDQ-4型 20×自準前置鏡
2.1、放大倍率：20×
2.2、目鏡伸縮筒移動范圍：0-60mm
2.3、物鏡焦距：400mm
2.4、目鏡伸縮筒游標格值：0.1mm
2.5、有效孔徑：φ50mm
2.6、俯仰微調范圍：±3°
2.7、視場：2°28′
2.8、方向微調范圍：±5°
2.9、出瞳直徑：φ2.5mm
2.10、垂直轉動范圍：360°
2.11、出瞳距離：15mm
2.12、橫向轉動范圍：右30mm，左40mm
2.13、自準分劃板分劃格值：20″
3、FDQ-6型 50×自準前置鏡
3.1、放大倍率：50×
3.2、自準分劃板分劃格值：10″
3.3、物鏡焦距：1000mm
3.4、目鏡伸縮筒移動范圍：0-100mm
3.5、有效孔徑：φ100mm
3.6、目鏡伸縮筒游標格值：0.1mm
3.7、視場：58′
3.8、橫向移動范圍：右30mm，左40mm
3.9、出瞳直徑：φ2mm
3.10、高低升降范圍：±10mm
3.11、出瞳距離：14.4mm
4、測量顯微鏡
4.1、目鏡放大率：5×，10×，15×
4.2、橫向移動范圍：±100mm
4.3、物鏡放大率：0.2×/0.5×/1×/4×/10×/40×
4.4、橫向移動游標格值 ：1mm
4.5、機械筒長：160mm
4.6、橫向移動游標分劃格值：0.1mm
4.7、測微目鏡測微鼓輪分劃格值：0.01mm
4.8、高低升降范圍：10mm
4.9、分劃格值范圍：0-8mm
4.10、方向可調范圍游標分劃格值：1°
4.11、縱向移動范圍：30mm
4.12、方向可調范圍：±90°
4.13、縱向移動游標格值：1mm
4.14、在導軌上移動范圍：700mm
4.15、縱向移動測微鼓輪分劃格值：0.01mm
4.16、在導軌上移動游標分劃格值：0.02mm
5、干涉濾光片
譜線代號： C D E F G
波 長 ：656±50 589±50 546±50 486±50 435±50
6、機械結構尺寸
6.1、圓轉臺直徑：φ1000mm
6.2、轉臂導軌長度：1200mm
6.3、輔助導軌長度：2000mm
6.4、轉臂在圓轉臺上轉動范圍：±155°
標準配置 Standard configuration
1、F3000平行光管（含全套附件）/1套
2、圓轉臺、平行光管支座、轉動導軌/1套
3、工作臺（內裝電器裝置）/1套
4、小工作臺/1件
5、輔助導軌/1具
6、FDQ-4型20×自準前置鏡/1臺
7、FDQ-6型50×自準前置鏡/1臺
8、XGJ-2/03測量顯微鏡/1臺
9、照明器/1套
10、FYQ-1型4×圓管前置鏡/1臺
11、TSD-1型4×視度管/1件
12、TBL-1型25×倍率計/1件
13、FFJ-2型反射鏡/1套
14、FGM-1型高斯目鏡/1件
15、XGJ-2/08物鏡夾持器/1件
16、XGJ-2/09透鏡夾持器/1件
17、XGJ-2/010可調V形支架/1件
18、XGJ-2/011可調平臺/1件
19、干涉濾光片/1套
20、調節棒/2件
選配附件 Optional accessories
1、哈德曼相差測量裝置
2、帶框圓孔板
3、米字形光欄
4、快門裝置
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
