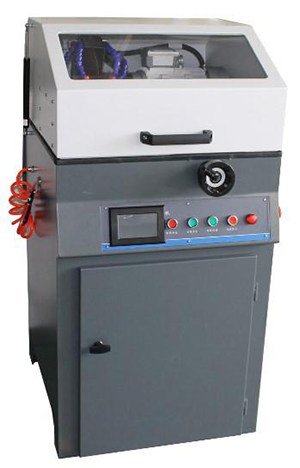

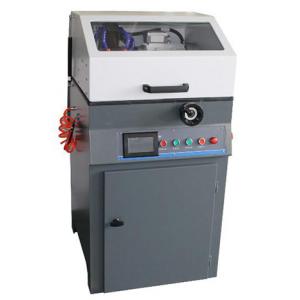

HonCUT-350ZX型 智能型全自動金相試樣切割機（100mm）
產品簡介 Product introduction
HonCUT-350ZX型 智能型全自動金相試樣切割機，是由液晶觸摸屏控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設定切割速度，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動切割模式。
HonCUT-350ZX型 智能型全自動金相試樣切割機，是為滿足精確定位切割，多重定位切割而設計的一款立地一體式精密自動金相切割機；采用不銹鋼雙層可移動工作臺，帶刻度標尺。分體式雙平臺雙虎鉗快速推進設計，利于各種不規則工件的加持。本手自一體全自動金相切割機采用先進的單片機－PLC自動控制，實現全自動切割；獨創的震動（進刀－退刀－進刀）切割模式，使樣品切割部位充分冷卻，保證切割的樣品不再被燒傷；內置9種切割模式。根據樣品材料的軟、硬程度，對于九種對應的切割參數，這些參數可修改、保存；適用于各種材料不同直徑的精密取樣。
本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康?，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到較理想的取樣目的。
性能特點 Performance characteristics
1、主機采用全塑鋼機身；
2、超大切割室；
3、手動/自動雙重切割方式；
4、屏顯式控制系統，直接選擇切割速度；
5、自動三通道冷卻系統，避免試樣塊燒；
6、采用先進的單片機－PLC自動控制，實現全自動切割；
7、獨創的震動（進刀－退刀－進刀）切割模式，使樣品切割部位充分冷卻，保證切割的樣品不再被燒傷；
8、封閉式切割，開機保護功能，使用安全；亦可以手輪搖動，使用輕便；
9、取樣結束切割刀自動復位功能；

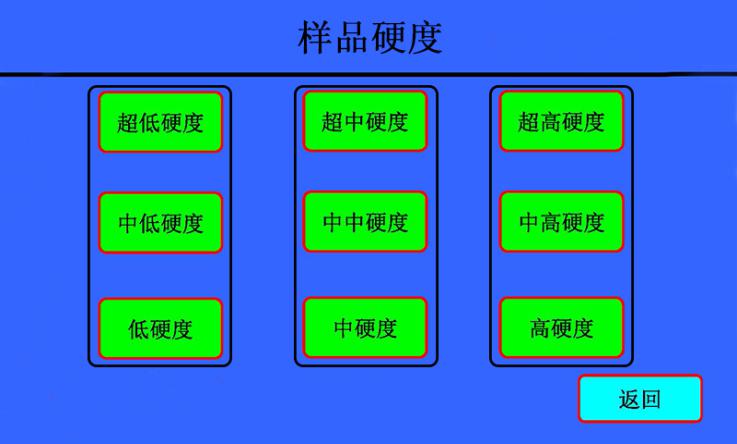

10、內置9種切割模式。根據樣品材料的軟、硬程度，對于九種對應的切割參數，這些參數可修改、保存；
11、主機、冷卻系統一體式；
12、自動工作狀態時，自動進刀、退刀，進刀、退刀速度可設置；
13、可完全手動操作，不受自動方式影響；
14、專用循環冷卻系統，可配備專用金相切割冷卻液使用；
15、機身內置高亮度防水照明系統，有效輔助切割；
16、超大透明視窗，可隨時觀察切割動態過程；
17、機身內置三重過濾系統，有效過濾切割過程帶來的鐵屑；
18、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）；
19、雙邊快速夾緊機構，裝卡試樣方便；
20、鉗口和工作臺面等主要零部件均采用不銹材料制成，使用壽命長；
技術指標 Technical indicators
1、切割室外殼：塑鋼；
2、最大切割直徑：100mm（管材）；
3、有效進刀深度：250mm；
4、進刀深度跟蹤：液晶數字顯示；
5、切割片規格：350 X 2 X 32mm；
6、切割方式：全自動/手動；
7、送給方式：自動推進（速度可調）/手動推進；
8、顯示方式：液晶屏顯動態顯示切割指標和切割過程；
9、切割速度：自動控制（速度任意可調，不分檔）/手動控制；
10、復位方式：自動/手動；
11、冷卻系統：內置循環水冷系統；自動（水冷3通道）；
12、水箱容量：65L；
13、主軸轉速：2800r/min；
14、在線調速：自動工作狀態時，自動進刀、退刀，進刀、退刀速度可設置；；
15、電機功率：3.0KW；
16、機臺形式：落地式（立地一體式）；
17、照明系統：高亮度防水照明（內置，高度任意調節）；
18、過濾系統：三重過濾裝置（內置）；
19、切割臺尺寸：250mmX250mm；
20、外形尺寸：760mmX650mmX1300mm；
21、電源：380V/50HZ；
22、重量：230KG
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片C系列 | SiC | 230*0.8-1.5*25-32 | 切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
