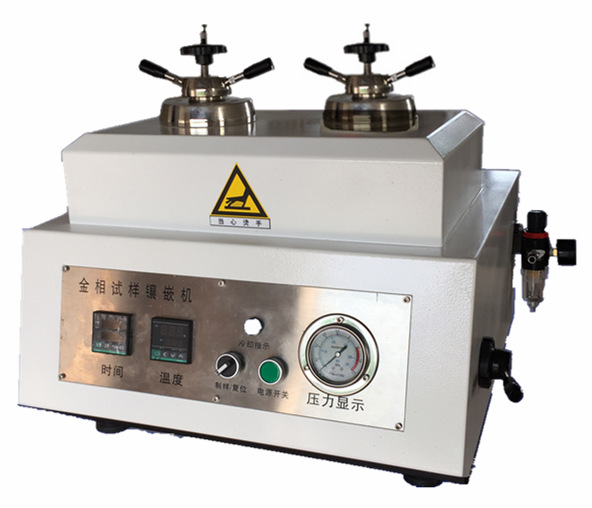

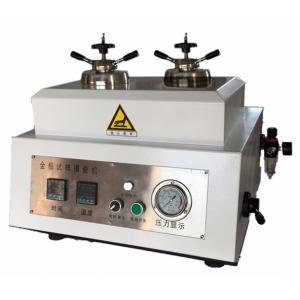

ZXQ-20型 雙工位自動水冷金相試樣鑲嵌機（22mm、30mm、40mm）
產品簡介 Product introduction
ZXQ-20型 雙工位自動水冷金相試樣鑲嵌機(鑲埋機/鑲樣機)，是磨拋前的一道工序，對于微小并不易手拿的試樣進行鑲嵌，經鑲嵌后便于對試樣進行磨拋操作。有利于在顯微鏡下正確觀察材料的金相組織。
ZXQ-20型 雙工位自動水冷金相鑲嵌機，是為滿足批量、快速、精密制樣而設計的立地一體式智能型金相鑲嵌機。適用于所有材料（熱固性和熱塑性）的熱鑲嵌；可根據實際情況選擇合適的制樣規格.也可選購可更換鋼模套機型。本機配備3種規格Φ22mm、Φ30mm、Φ40mm、（可更換鋼模套型φ22mm, φ30mm, φ40mm）。本機具有智能溫控，定時設定和自動水冷卻功能，適用于熱固性和熱塑性金相試樣的鑲嵌，該機性能優于同類產品，是金相材料分析理想的設備。
工作環境 Work environment
1、海拔高度不超過1000米；
2、周圍介質溫度不高于+40℃,及不低于-10℃；
3、空氣在相對濕度不大于85%（在20℃時）；
4、周圍沒有導電塵埃、爆炸性氣體、及能嚴重破壞金屬和絕緣的腐蝕性氣體；
5、沒有明顯的振動和顛簸；
性能特點 Performance characteristics
本機配有智能型數字顯示溫控器，能自動溫控，設定溫度與實際溫度均有顯示，溫度傳感器采用熱電偶。本機具有高靈敏度、高精度、溫度顯示，易觀察又易操作等優點。每件試樣鑲嵌(用電玉粉)約12分鐘。
1、雙制樣鑲嵌室；
2、自動鑲嵌；
3、自動加卸壓；
4、自動溫控；自動時間控制；
5、時間任意設定；
6、溫度任意設定；
7、超靜音，安全穩定；
8、自動冷卻；
9、多種樣式可供選擇；
技術指標 Technical indicators
| 序號 | 型號 | ZXQ-20(Φ22mm) | ZXQ-20(Φ30mm) | ZXQ-20(Φ40mm) | ZXQ-20(可更換鋼模套) |
| 1 | 試樣壓制規格 | Φ22mm | Φ30mm | Φ40mm | Φ22 / Φ30 / Φ40mm |
| 2 | 機身材質 | 塑鋼 |
| 3 | 機臺形式
| 臺式 |
| 4 | 鑲嵌室
| 雙試樣鑲嵌室 |
| 5 | 鑲嵌方式 | 自動 |
| 6 | 加卸壓方式
| 自動 |
| 7 | 溫度控制 | 自動 |
| 8 | 試樣升降 | 自動 |
| 9 | 冷卻系統 | 自動（直供水冷卻） |
| 10 | 加熱器規格 | 1100W |
| 11 | 溫度范圍 | 0-300℃ |
| 12 | 壓力范圍 | 氣動；內置設定 |
| 13 | 加熱時間 | 任意設定
|
| 14 | 冷卻方式 | 直供水冷卻快速接口 |
| 15 | 外形尺寸
| 350X350X400mm |
| 16 | 電壓 | 220V/50HZ |
| 17 | 重量 | 35kg |
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 一臺 |
2 | 鋼模套 | 一套 |
| 3 | 冷卻系統 | 一套 |
4 | 電源線 | 一根 |
5 | 隨機文件 | 一套 |
選配附件 Optional accessories
品名 | 代碼 | 顏 色 | 適用對象 | 特 征 |
熱鑲嵌料 | HM1 | 黑 色 | 日常制樣使用 | 磨去速度快 |
HM2 | 紅 色 | 導電樣品 | 磨去速度中 |
HM3 | 綠 色 | 保邊型，和樣品結合緊密、邊緣要求不倒邊的樣品 | 磨去速度慢 |
HM4 | 黃 色 | 孔隙樣品等 | 磨去速度中 |
HM5 | 透 明 | 對檢查部位、尺寸、層深等有要求的樣品 | 透明，磨去速度快 |
HM6 | 白 色 | 日常制樣使用 | 磨去速度快 |
HM7 | 透 明 | 鑲嵌料可溶解除去，樣品可從鑲嵌樣快中無損取出，適用樣品需回收的樣品 | 可溶解，透明 |
| 冷鑲嵌料 | CM1 | 透 明 | 對熱敏感的材料或無鑲嵌機的場所 | 快速方便（10分鐘固化），無需加熱、加壓，無需鑲嵌機 |
| CM2 | 透 明 | 適用于各種材料，尤其是PCB、SMT等電子行業 | 價格低，經濟實用；固化時間：30分鐘 |
| CM3 | 透 明 | 發熱少，溫度低，可用于有機材料樣品 當和真空鑲嵌機配套使用時，鑲嵌材料將能填充樣品內的微孔洞和極細縫隙 | 屬環氧樹脂類固化時間：約3小時 |
