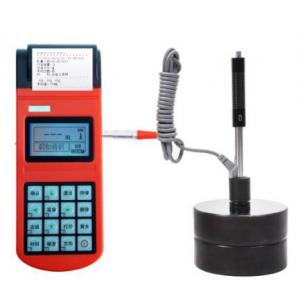

HC3600型 便攜式里氏硬度計
產品簡介 Product introduction

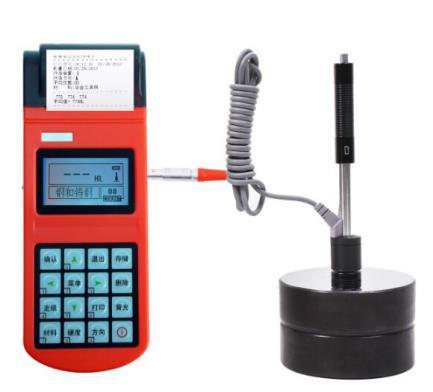

HC3600型 便攜式里氏硬度計，是本公司研發的新一代旗艦機型。其采用超低功耗設計理念、高性能充電電池、智能充電管理和USB即插即用通訊接口，并且自帶嵌入式熱敏打印機，支持現場即時打印，滿足多樣性的測量要求。此外高配版本具有超高亮度顯示液晶屏，更好的滿足復雜的測量環境，是廣大用戶的首選。
工作環境 Work environment
1、環境溫度：操作溫度－10～＋50℃；
2、存儲溫度：-30℃～＋60℃；
3、相對濕度≤90％；
4、周?chē)h(huán)境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵；
應用領域 Application fields
1、模具型腔。
2、軸承及其它零件。
3、壓力容器、汽輪發電機組及其設備的失效分析。
4、重型工件。
5、已安裝的機械或永久性組裝部件。
6、試驗空間很狹小的工件。
7、要求對測試結果有正規的原始記錄。
8、金屬材料倉庫的材料區分。
9、大型工件大范圍內多處測量部位的快速檢驗。
10、被廣泛應用于熱工、壓力容器、航空、航天、電力、石油、化工、管道、軍工、核工業、船舶、汽車、冶金、鋼構、鐵路、高校等行業的制造、生產、質控環節上。
11、適用材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼。
工作原理 Working principle
用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度值。計算公式如下：HL=1000×VB/ VA；
式中： HL——里氏硬度值；
VB——沖擊體回彈速度；
VA——沖擊體沖擊速度；
使用方法 Use
操作使用方法
按電源鍵，此時電源接通，儀器進入測量狀態。
◆ 加載
向下推動加載套鎖住沖擊體；對于DC型沖擊裝置，則可將加載桿吸于試驗表面，將DC型沖擊裝置插入加載桿，直到停止位置為止，此時就完成了加載。
◆ 定位
將沖擊裝置支承環按選定的測量方向緊壓在試樣表面上，沖擊方向應與試驗面垂直。
◆ 測量
按動沖擊裝置上部的釋放按鈕，進行測量。此時要求試樣、沖擊裝置、操作者均穩定，并且作用力方向應通過沖擊裝置軸線。
試樣的每個測量部位一般進行五次試驗。數據分散不應超過平均值的±15HL。
任意兩壓痕之間距離或任一壓痕中心距試樣邊緣距離應符合下表規定。
對于特定材料，欲將里氏硬度值較準確地?fù)Q算為其它硬度值，必須做對比試驗以得到相應換算關系。方法是：用檢定合格的里氏硬度計和相應的硬度計分別在同一試樣上進行試驗，對于每一個硬度值，在三個以上需要換算的硬度壓痕周?chē)鶆蚍植嫉馗鳒y(cè)定五點里氏硬度值，用里氏硬度平均值和相應硬度平均值分別作為對應值，做出硬度對比曲線。對比曲線至少應包括三組對應的數據。
讀取測量值
◆ 用多個有效試驗點的平均值作為一個里氏硬度試驗數據。
◆ 在里氏硬度符號HL前示出硬度數值，在HL后面示出沖擊裝置類型。例如780HLD表示用D型沖擊裝置測定的里氏硬度值為780。
◆ 對于用里氏硬度換算的其它硬度，應在里氏硬度符號之前附以相應的硬度符號。例如420HVHLD表示用D型沖擊裝置測定的里氏硬度換算的維氏硬度值為420。
開機后會自動進入主顯示界面，如下圖所示：
◆ 電池電量：顯示當前電池剩余電量。
◆ 沖擊方向：當前沖擊方向。
◆ 平 均 值：達到設定的沖擊次數后，顯示平均值時出現。
◆ 硬度制式：當前測量值的硬度制。
◆ 測 量 值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）。
◆ 顯 示：表示超過轉換或測量范圍， 表示低于轉換或測量范圍。
◆ 材 料：當前設定的材料。
◆ 沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時，顯示設置的沖擊次數瀏覽單次測量值時顯示單次測量值的對應次數。
性能特點 Performance characteristics
■ 全中文顯示，菜單式操作。
■ Mini USB通訊接口。
■ 可配備7種不同沖擊裝置，更換時不需重新校準，更可自動識別沖擊裝置類型。
■ 支持測量多種硬度制及三種強度值。
■ 自帶嵌入式熱敏打印機，可隨時多樣化打印測量數據。采用優化的打印技術及硬件使打印結果能夠超長時間不褪色（超過一年）。
■ 可存儲373~2688組（沖擊次數32~1）單次測量值、平均值、測量日期、沖擊方向、次數、材料、硬度制等信息。
■ 可預先設置硬度值上、下限，超限即自動報警，方便用戶批量測試的需要。
■ 具備示值軟件校準功能。
■ 內置高性能鋰電池及充電控制電路，續航能力（不開背光）達到近1000小時的工作時間。
■ 可配備電腦軟件，支持在線測量、數據查詢、存儲、統計和柱狀圖顯示等功能。
技術指標 Technical indicators
1、硬度制：里氏（HL）、布氏（HB）、洛氏A（HRA）、洛氏B（HRB）、洛氏C（HRC）、維氏（HV）和肖氏（HS）；
2、測量范圍：HLD（170～960）、HRA（59～85）、HRB（13～100）、HRC（18～68）、HB（19～655）、HV（80～976）、HS（32～100）；
3、測量方向： 360°(垂直向下、斜下、水平、斜上、垂直向上）；
4、測量材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅和鍛鋼；
5、顯示： LCD,128×64 圖形點陣液晶（高配版本配置OLED屏）；
6、打印功能： 熱敏打印頭，工作安靜，可隨時打印測量結果；
7、打印紙： 寬57.5±0.5mm，直徑30mm；
8、數據存儲： 373～2688 組（沖擊次數32～1）；
9、通訊接口：標準USB2.0；
10、充電電源：5VDC，220VAC；
11、充電時間： 4～5小時；
12、電池：7.4V，Li（1500mAh）電池；
13、環境溫度：0～40℃；
14、存儲溫度：-25～70℃；
15、持續工作時間：約300小時（不開背光時）；
標準配置 Standard configuration
標準配置：
1、儀器主機 1臺
2、D型沖擊裝置 1只
3、標準里氏硬度塊 1塊
4、尼龍刷A 1只
5、小支承環 1只
6、電源適配器（充電器） 1只
7、打印紙 1卷
8、隨機資料 1份
9、ABS儀器箱 1只
選擇配置：
10、尼龍刷B （G型沖擊裝置時使用）
11、異型沖擊裝置和支承環 （見附表3和附表4）
12、數據傳輸及分析軟件光盤 1套 （計算機上應用）
13、通信電纜 1條
選配附件 Optional accessories
1、異型沖擊裝置：7種
2、異型支撐環：12個
3、沖擊球頭：2種
4、尼龍刷B：1個（G型沖擊裝置時使用）
5、更換沖擊球頭工具：1只
注意事項 Precautions
◆ 一般情況下，對于符合以上條件的工件可以直接測量，而對于不符合上述兩個條件的較小工件，便攜式硬度計也不是一點辦法沒有。它可以通過把較小的工件耦合到硬度塊或者其它規則較大的金屬上，以保證它穩定性，也是可以測量的。具體什么樣的工件需要耦合什么樣的工件不需要耦合也沒有統一的標準，這需要用戶測量時通過細心的體心與揣摩其中的方法和要領。
◆ 貯存時應遠離振動、強烈磁場、腐蝕性介質、潮濕、塵埃，應在常溫下貯存。
◆ 運輸時在保證原包裝的狀態下，可在三級公路條件下進行。
◆ 在使用1000—2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體，清潔導管時先將支承環旋下，再將沖擊體取出，將尼龍刷以逆時針?lè)较蛐牍軆?nèi)，到底后拉出，如此反復5次，再將沖擊體及支承環裝上。
◆ 使用完畢后，應將沖擊體釋放。
◆ 沖擊裝置內嚴禁使用各種潤滑劑。
◆ 本儀器只能使用本公司提供的專用電池組和電源適配器（充電器），否則可能引起儀器損壞、電池漏液、起火甚至爆炸。
◆ 打印時或剛打印結束時請勿開啟紙倉蓋、用手或身體的任何部位接觸打印機芯，以免過高的溫度導致?tīng)C傷。
◆ 不要將電池投入火中，不要將電池短路、拆散或者加熱，否則可能導致電池漏液、起火甚至爆炸。
◆ 如果長時間存放儀器（不使用），請務必將電池開關置于“OFF”位置，否則可能導致電池失效、甚至漏液，進而損壞打印機。
◆ 電池安裝時的正負極性！極性顛倒可能導致儀器損壞。
保養維護 Maintenance
1、保養和維修
①?zèng)_擊裝置維護
在使用1000—2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體，清潔導管時先將支承環旋下，再將沖擊體取出，將尼龍刷以逆時針?lè)较蛐牍軆?nèi)，到底后拉出，如此反復5次，再將沖擊體及支承環裝上；
使用完畢后，應將沖擊體釋放；
沖擊裝置內嚴禁使用各種潤滑劑。
②儀器維修程序
當用標準洛氏硬度塊進行檢定時，誤差均大于2HRC時，可能是球頭磨損失效，應考慮更換球頭或沖擊體。
當硬度計出現其它不正常現象時，請用戶不要拆卸或調節任何固定裝配之零部件，填妥保修卡后，交由我公司維修部門，執行保修條例。
2、儀器檢定
硬度計的檢定周期一般不超過一年。使用單位可根據實際情況進行日常檢查。
3、貯存條件、運輸及注意事項
貯存時應遠離振動、強烈磁場、腐蝕性介質、潮濕、塵埃，應在常溫下貯存。
運輸時在保證原包裝的狀態下，可在三級公路條件下進行。
● 沖擊裝置技術參數一覽
● 測試范圍表
● 示值誤差和示值重復性表
