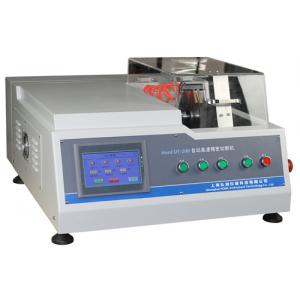

HonCUT-200型 高精度全自動高速精密切割機（60mm）

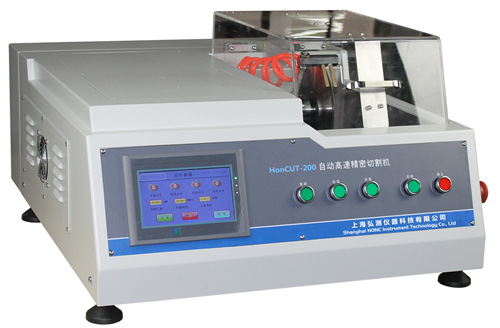

舊款機型外觀
產品簡介 Product introduction
HonCUT-200型 高精度全自動高速精密切割機是一款經過CE認證的機型，適用于材料分析樣品的精密切割，例如晶體、陶瓷、玻璃、耐火材料、頁巖樣品、巖樣、礦樣、緊固件行業、牙科材料、血管內支架樣品、建筑材料、金屬、塑料、PCB板和一些高價值脆性人工晶體以及各類堅硬材料的精密切割。
HonCUT-200型 高精度全自動高速精密切割機，適用于對金屬、電子元件、陶瓷材料、晶體、硬質合金、巖樣、礦樣、混凝土、有機材料、生物材料（齒、骨）等材料進行精密的無變形切割。
該設備采用大功率伺服電機驅動，定位精度高；調速范圍大；切割能力強；內置循環冷卻系統；可預設進刀速度；菜單式控制；液晶顯示；用戶可自由定義切割方法；密閉的安全切割室。是工礦企業，科研院所制備高品質試樣的理想設備之一。
性能特點 Performance characteristics
■ 閉環控制，精確調速，調速范圍：500-5000轉/分；
■ 精密切割，切割速度精度可達0.01mm；
■ 鋸片適用廣泛，配以本公司的超薄金剛石切割片效果更佳；
■ 適用于各種金屬材料，線路板和半導體等的精密切割；
■ 切口截面與工件軸線垂直度好，截面光滑平整、無過熱、過燒；
■ 保持工件原有的組織狀態和硬度，切口余量?。?/span>
■ 自動程度高、操作安全、可靠；
■ 同類型設備中超大功率，且內置變頻器可滿足不同載荷條件下的扭矩、轉速、進刀速度補償，以確保工作效率及切割質量；
■ 可預設的恒定進刀速度；
■ 超大全封閉切割室安全設施，門開關，電機剎車，防爆罩殼，全面符合安全標準；
■ 鋁制陽極氧化臺面，以備后續磨損或銹蝕后更換；
■ 配有多種夾具，可切割不規則形狀的工件，是企業和科研院校理想的精密切割設備；
■ 顯示/控制：彩色液晶觸摸屏，顯示并調整主軸轉速/定位尺寸/工作時間/程序調用等；
■ 采用人機界面、PLC控制，界面直觀，操作簡單；
■ 語言中英文可以切換操作簡單，參數設置方便；
■ 主軸采用伺服電機閉環控制，過載保護；
■ 有兩種切割方式選擇切割，更大范圍適應各種材料切割；
■ 設置參數可儲存，不同材料切割選取用戶儲存參數即可，不需要每次重新設置參數；
■ 循環冷卻：內置冷卻系統，冷卻液防銹防霉；
■ 安全設施：緊急停止按鈕，安全門開關，電機剎車，防爆罩殼，全面符合安全標準；

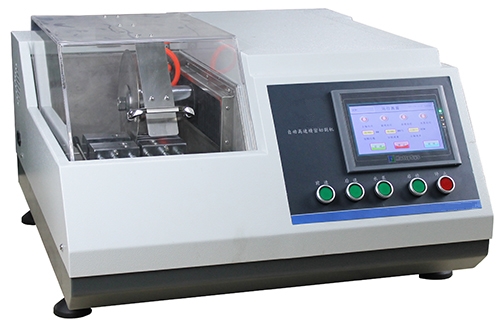

新款機型外觀

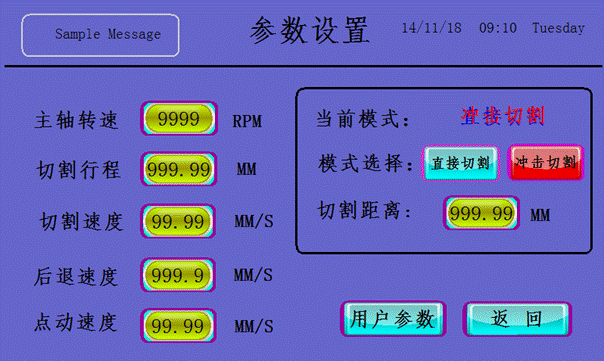

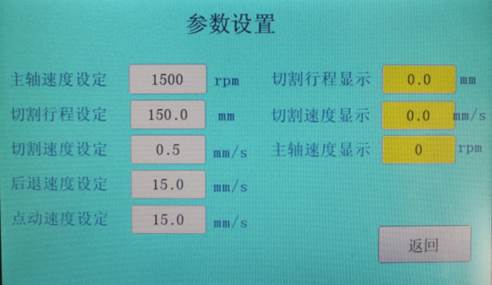

操作界面
● 主軸轉速：用戶可以在500—5000r之間任意設置來適應材料切割，無極調速運行時設置有效。
● 切割行程：范圍0-200mm，設置適當?shù)男谐淌骨懈钔瓿赏Ｖ骨懈?，連續切割同樣的樣品不需要從新定位。
● 切割速度：范圍0.01-3mm/s，選擇適應材料的切割速度,滿足對材料切割要求，運行時設置無效。
● 后退速度：范圍0-15mm/s，是指切割運行到設置距離時后退到切割起點的速度，設置越大，退回時就越快。
● 點動速度：范圍0-15mm/s,是指是手動前進后退速度，對設備操作不熟練時，應設置小一點，避免切割片撞上工件。
● 切割模式選擇：直接切割和沖擊切割兩種模式供用戶使用選擇，更大范圍滿足材料的切割
● 直接切割：是普通并且經濟的切割模式，適應大多數材料切割選擇。、
● 沖擊切割：適用于無法找到適當切割片的某種特定材料和硬度相當高的材料，并且磨損的材料容易堵塞切割片，或者切割片的磨料不足，沖擊切割可能會導致更高的切割片磨損，但會降低工件過熱的風險。
● 切割距離：范圍0.1-2mm，只對沖擊切割模式有效，設置的距離越小，沖擊切割的速度越快，切割工件速度跟設定的切割速度有關。
● 用戶參數：在使用時，可以將我們?cè)O(shè)置的參數儲存到用戶參數，在相同材料切割片時，針對不同試樣不同材料我們不用每次設置參數，更方便快捷完成試樣切割。儲存參數當前可以儲存12項，需要儲存更多的用戶購買時需要說明增加。
用戶參數
● 最上一排為當前設置參數值和切割模式，我們可以將當前參數到相應參數號內。
● 參數選擇：按下下拉按鈕會彈出參數號，選擇對應參數號。
● 讀取到觸摸屏：將設置的參數讀取到當前。
● 保存參數：保存參數前選擇要保存的參數號，按下保存參數就會保存到對應的參數號。
● 調取參數: 選擇需要的參數號，把該參數號的參數讀取到當前。

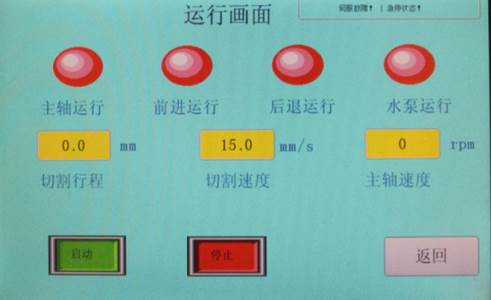

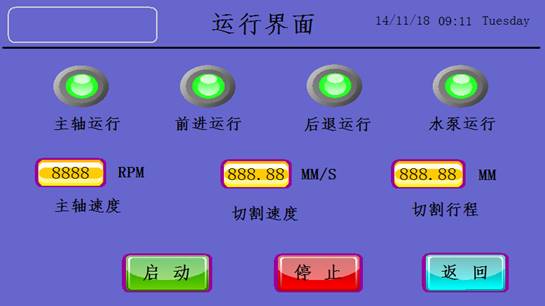

運行界面
技術指標 Technical indicators
切割室外殼 | 防護式 |
最大切割直徑 | φ60mm |
軸芯直徑 | φ32mm |
進刀速度 | 0~3mm/s（調節步長為0.01mm）【自動】； 手動進給速度：0~15mm/s； 退刀速度：0~15mm/s； |
切割片規格 | φ200mm*（0.8-1.0）mm*φ32mm |
切割方式 | 全自動 |
| 復位方式 | 自動 |
| 最大切割行程（Y方向） | 200mm |
冷卻系統 | 內置水冷系統 |
| 主軸轉速 | 500~5000rpm（最小調節1rpm） |
電機功率 | 1100W |
沖擊切割距離 | 0.1-2.0mm |
| 工作臺夾持尺寸 | 150mm*200mm【長*寬】 |
| 顯示/控制 | 彩色液晶觸摸屏，顯示并調整主軸轉速/定位尺寸/工作時間/程序調用等。 |
| 安全設施 | 門開關，防爆罩殼，全面符合安全標準。 |
| 循環冷卻 | 內置冷卻系統，冷卻液防銹防霉。 |
| 安全設施 | 緊急停止按鈕，安全門開關，電機剎車，防爆罩殼，全面符合安全標準。 |
| 外形尺寸 | 750mmX860mmX430mm |
電源 | 220V/50HZ |
重量 | 85KG |
標準配置 Standard configuration
1、主機 1套
2、專用金剛石超薄切割片 1片
3、快速夾具 1個
4、冷卻系統 1個
5、進水管 1個
6、出水管 1個
7、隨機工具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金剛石切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
B、精致型金剛石切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
C、專用型金剛石切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
