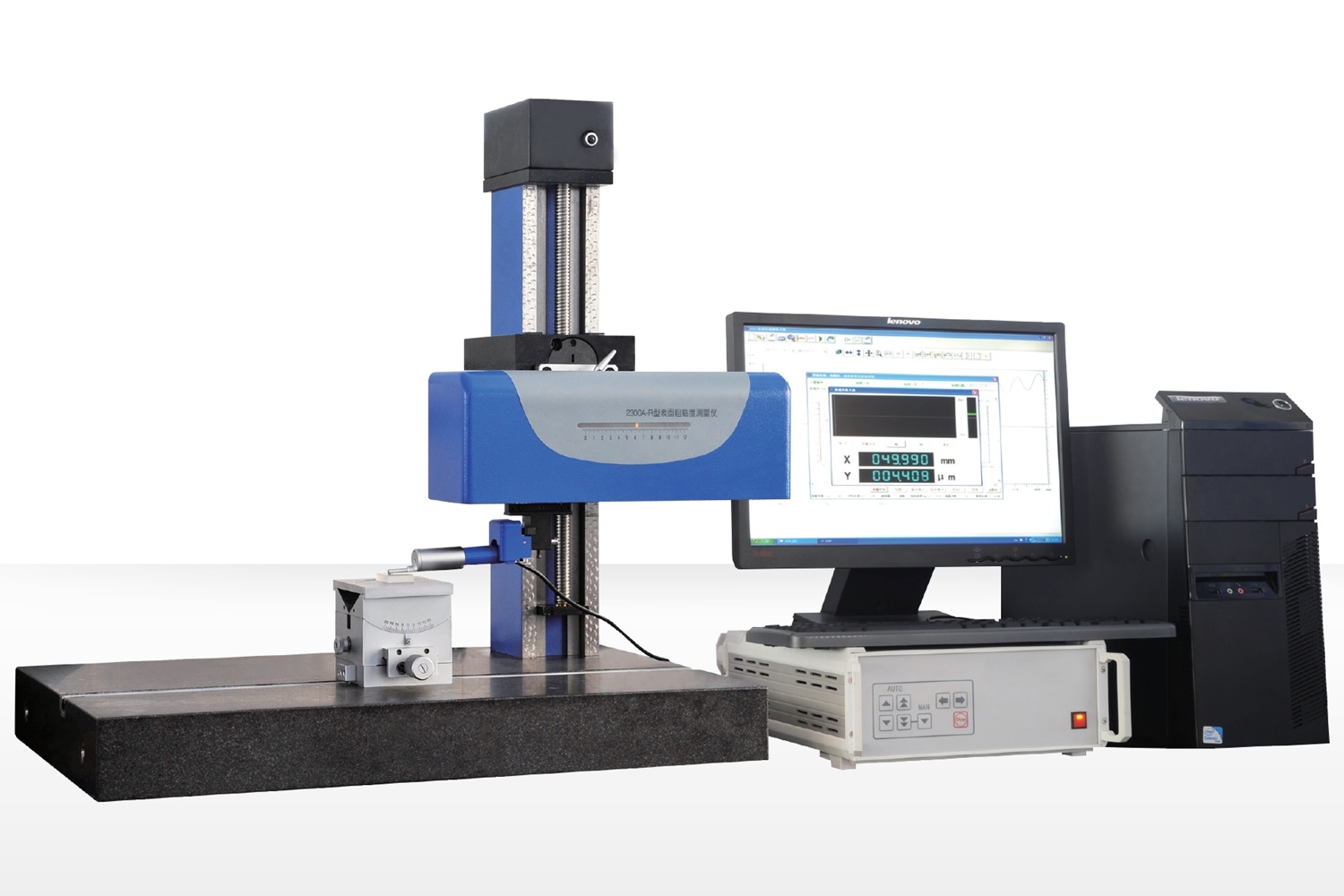

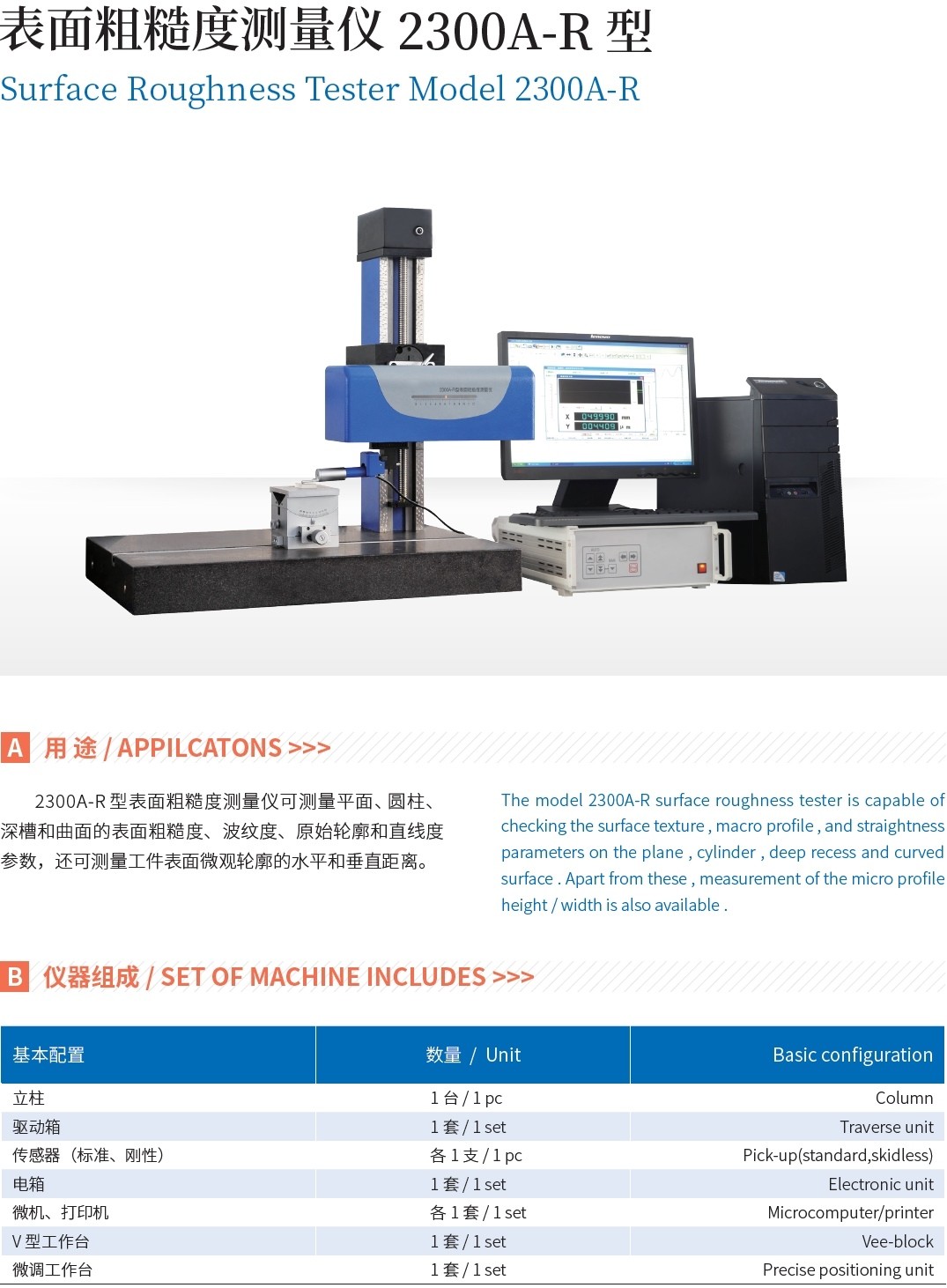

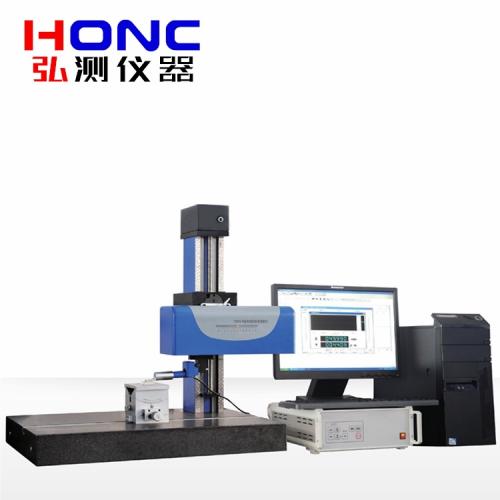

2300A-R型 表面粗糙度測量儀
產品簡介 Product introduction
2300A-R型表面粗糙度測量儀，是一臺綜合型觸針式輪廓測量儀器，既可測量平面、圓柱、深槽和曲面的表面粗糙度、波紋度、原始輪廓和直線度參數，還可測量工件表面微觀輪廓的水平和垂直距離，適用于生產企業和計量單位的計量檢測部門。
性能特點 Performance characteristics
● 本儀器配置了光柵原理的觸針式形狀傳感器，可配備標準斧型、圓錐型、球型等各種形式的測針，以適合各種測量要求。
● 測針和測桿通過精確的定位結構保證了互換精度，使更換測針及測桿的操作不影響儀器的測量精度。
● 本儀器還配置了電感式粗糙度傳感器，用戶可根據測量任務要求，選擇標準粗糙度傳感器（有導頭）、剛性粗糙度傳感器、大量程剛性粗糙度傳感器、深槽粗糙度傳感器、圓弧粗糙度傳感器、小孔粗糙度傳感器等。

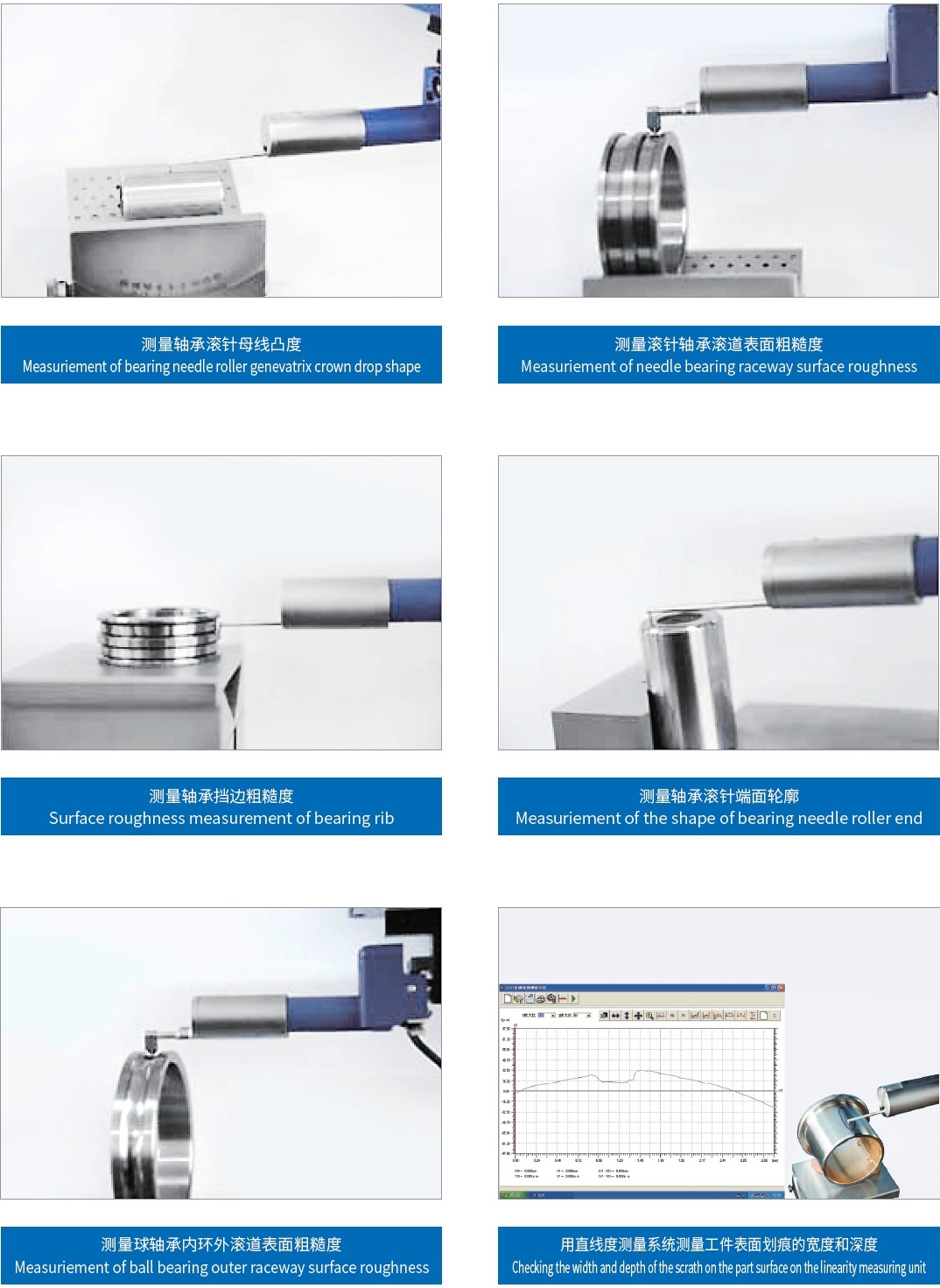

應用領域 Application fields
測量軸承滾針母線凸度 |
測量滾針軸承滾道表面粗糙度
|
測量軸承擋邊粗糙度
|
測量軸承滾針端面輪廓
|
測量球軸承外環滾道表面粗糙度
|
測量球軸承內環滾道表面粗糙度
|

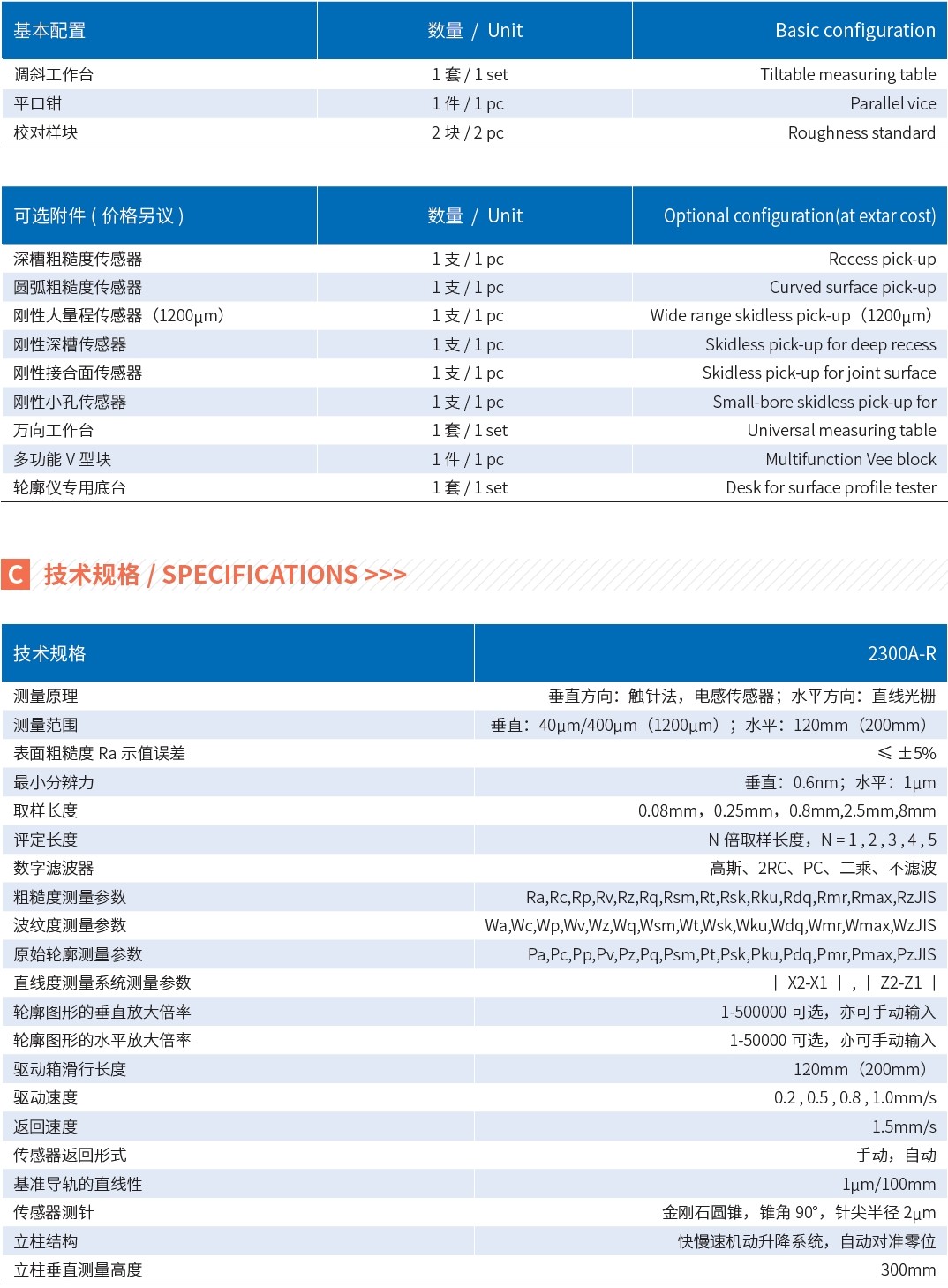

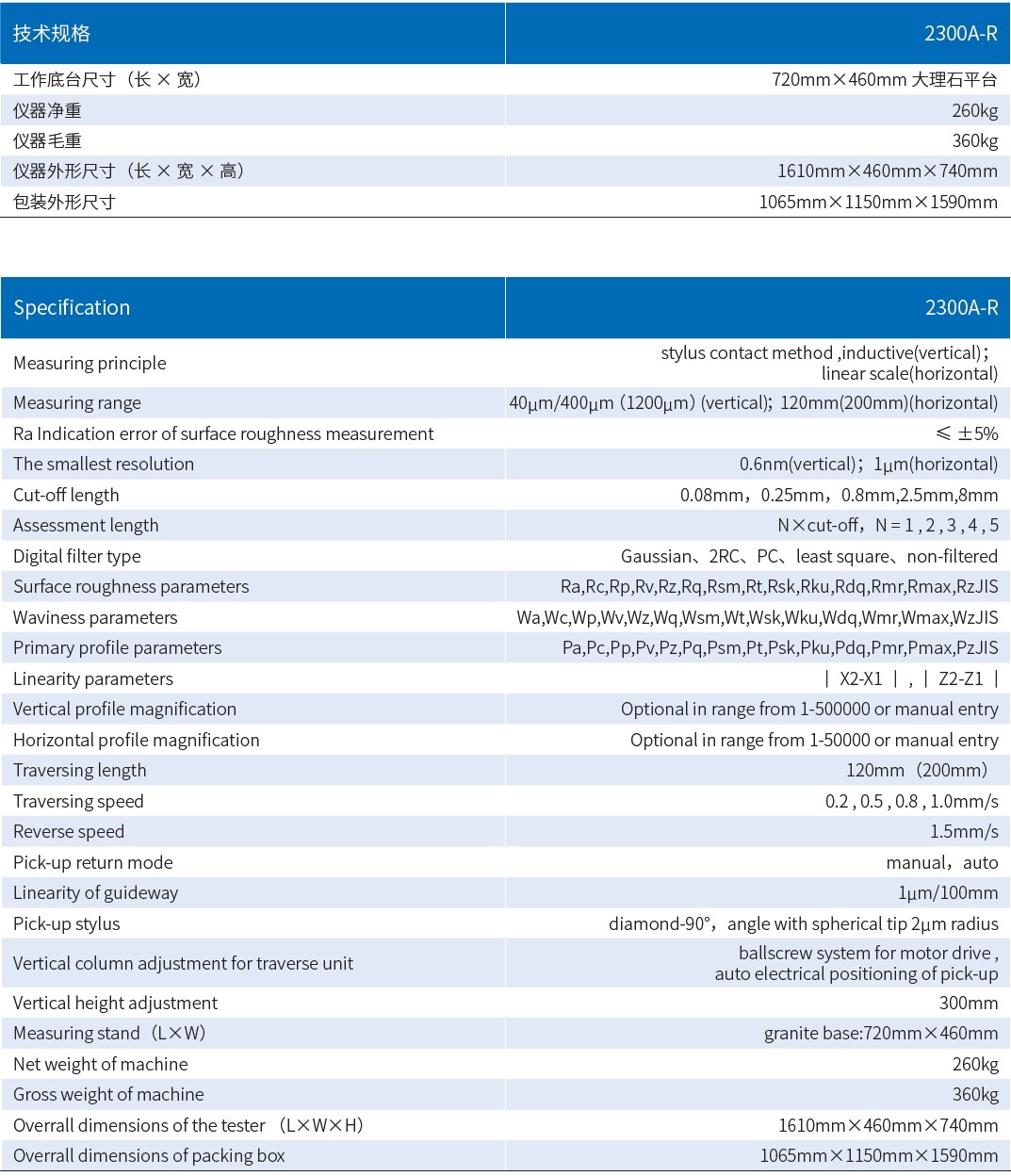

技術指標 Technical indicators
1、測量原理：垂直方向：觸針法，電感傳感器；
水平方向：直線光柵；
2、測量范圍：垂直40μm（1200μm），水平120mm；
3、表面粗糙度Ra示值誤差：≤±5%
4、最小分辨力：垂直0.6nm，水平1μm；
5、取樣長度：0.08，0.25，0.8，2.5，8mm
6、評定長度：N倍取樣長度，N＝1,2,3,4,5；
7、數字濾波器：高斯、2RC、PC、二乘、不濾波；
8、粗糙度測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr；
波紋度測量參數：Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr；
原始輪廓測量參數：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr；
直線度測量系統測量參數：│X2-X1│,│Z2-Z1│；
9、輪廓圖形的垂直放大倍率：1－500000可選，亦可手動輸入；
輪廓圖形水平放大倍率：1－50000可選，亦可手動輸入；
10、驅動箱滑行長度：120mm；
11、驅動速度：0.2，0.5，0.8，1.0mm/s；
返回速度：1.5mm/s；
12、傳感器返回形式：手動，自動；
13、基準導軌的直線性：1μm/100mm；
14、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
15、立柱結構：快慢速機動升降系統，自動對準零位；
16、立柱垂直測量高度：300mm;
17、工作底臺：460mm×720mm大理石平臺；
18、儀器凈重：260kg；
19、儀器毛重：360kg；
20、儀器外形尺寸：1620mm×460mm×740mm
標準配置 Standard configuration
1、立柱
2、驅動箱
3、傳感器（標準、剛性）
4、電箱
5、微機、打印機
6、V型工作臺
7、微調工作臺
8、調斜工作臺
9、平口鉗
10、校對樣塊
選配附件 Optional accessories
● 粗糙粗糙度傳感器
● 圓弧粗糙度傳感器
● 小孔粗糙度傳感器
● 剛性大量程傳感器(1200μm)
● 剛性深槽傳感器
● 剛性接合面?zhèn)鞲衅?br/>
● 剛性小孔傳感器
● 萬向工作臺
● 輪廓儀專用底臺
