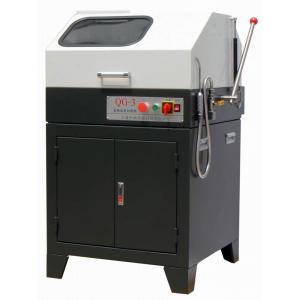

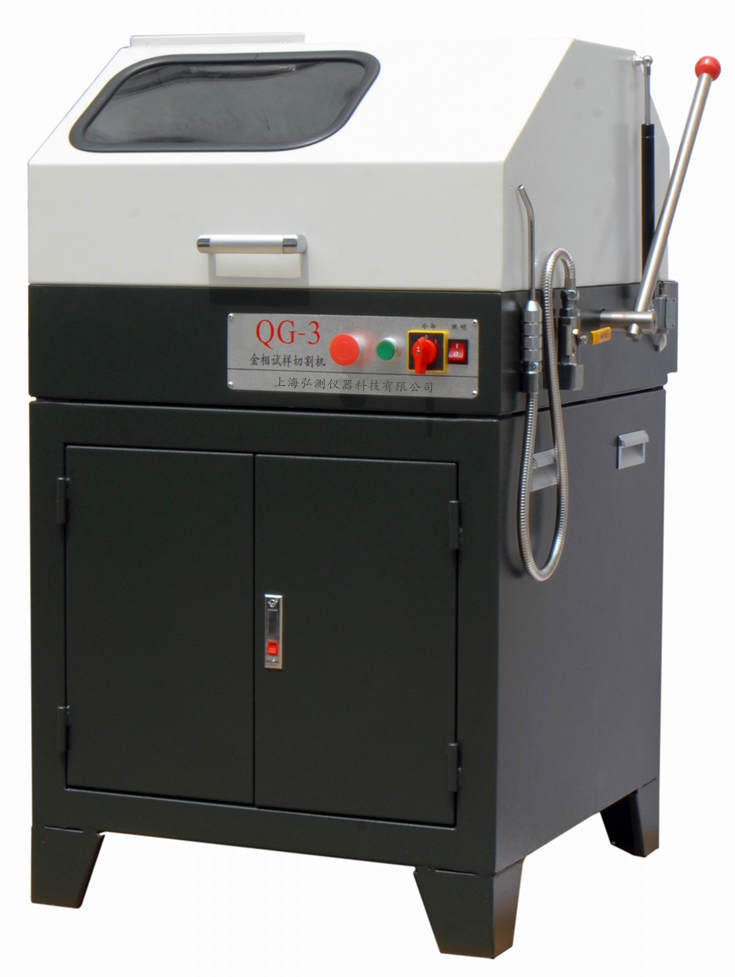

QG-3型 金相試樣切割機（立式，85mm）
產品簡介 Product introduction
QG-3型 立式金相試樣切割機，此機的工作臺面基本采用了不銹鋼材料，裝夾的夾具也采用了進口技術制造。它在切割方面完全可以替代Q-3型切割機的要求，并且在性能、安全系數、以及使用的方便靈活程度上遠勝于Q-3型。它在噪音方面也輕了許多，因而更適合用于實驗室內操作使用。
QG-3型 立式金相試樣切割機可切割一般金相、巖相試樣材料，機內設有冷卻裝置，正切割時可通入配置好的冷卻液來帶走切割時所產生的熱量，避免試樣過熱而燒傷組織，該機采用了人性化設計，運用了人機工程學原理，最大特點：噪音低，操作方便，使用安全，是實驗室制樣必備設備之一。
本機可適用于金相、巖相試樣材料的切割，采用低噪音防水電機，為保證能在安全狀態下切取試樣，本機采用全封閉雙罩殼結構和快速夾緊裝置，并附有冷卻水箱（環保型），可使配置好的冷卻液循環使用，可延長使用壽命和操作保養等方便，該機的內殼罩、鉗口和共走臺面等主要零部件采用不銹鋼材料制成，是切割試樣的設備。
工作原理 Working principle
QG-3型 立式金相試樣切割機，砂輪主軸在砂輪架軸承座里，電動機連接三角皮輪的傳動而獲得有效轉速，主輪的擺動被切割的樣件處在有效的位置，搖臂的擺動完成切割動作，工作臺面上的快速夾緊裝置，壓桿可前后移動，使用方便，夾緊裝置可自由拆卸、清洗，工作區域采用全封閉式結構，并有透明防護罩，供切割時觀察。配有冷卻水箱專供儲存冷卻液,切忌使用自來水作為冷卻液。
對巖石、陶瓷等試樣的切割，必須使用金剛石砂輪片才可切割(金剛石砂輪片需特殊訂貨)。
性能特點 Performance characteristics
■ 塑鋼殼體，超大防震視
■ 超大切割室，簡易切割方式
■ 手動切割方式
■ 按鍵式控制系統，手動控制切割速度
■ 封閉式切割，開機保護功能
■ 雙通道冷卻系統，避免試樣塊燒
■ 主機、冷卻系統一體式
技術指標 Technical indicators
切割室外殼 | 塑鋼 |
最大切割直徑 | 85mm |
有效進刀深度 | 100mm |
進刀深度跟蹤 | 手動 |
切割片規格 | （250-300）X（1.5-2）X32mm |
切割方式 | 手動 |
送給方式 | 手動控制 |
切割速度 | 手動控制 |
復位方式 | 手動 |
冷卻系統 | 內置循環水冷系統；自動（水冷2通道） |
水箱容量 | 60L |
主軸轉速 | 2800r/min |
電機功率 | 3.0KW |
機臺形式 | 落地式（立地一體式） |
| 加持臺形式 | 固定式 |
外形尺寸 | 750mmX730mmX1200mm |
電源 | 380V/50HZ |
重量 | 180KG |
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、水箱 1只
5、把手 2只
6、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片C系列 | SiC | 230*0.8-1.5*25-32 | 切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
