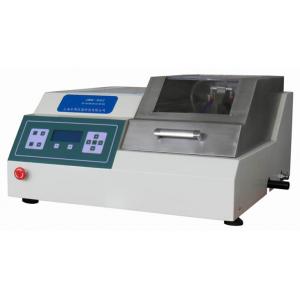

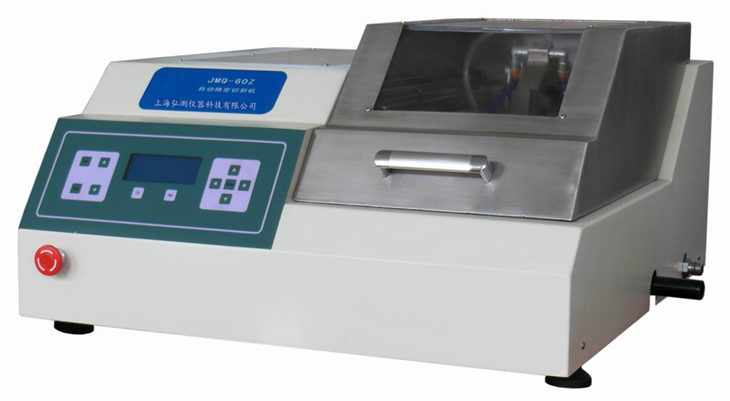

JMQ-60Z型 高精度全自動精密金相試樣切割機（60mm）
產品簡介 Product introduction
JMQ-60Z型 高精度全自動精密金相試樣切割，是由電子觸摸開關控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設備切割速度供，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動設定。
本精密切割機是一種單片機控制的切割機，適用于對金屬、電子元件、陶瓷材料、晶體、硬質合金、巖礦、混凝土、有機材料、生物材料（齒、骨等材料進行精密的無變形切割。
該設備可連續薄片切割；定位精度高；調速范圍大；切割能力強；內置循環冷卻系統；可預設進刀速度；菜單式控制；液晶顯示；有兩個位置可以?shī)A持；密閉的帶安全開關切割室，是工礦企業和研究院所制備高品質試樣的理想設備之一。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康?，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
性能特點 Performance characteristics
1、主機采用全塑鋼機身，不銹鋼防護罩；
2、超大切割室；
3、手動/自動雙重切割方式；
4、可連續薄片切割；
5、定位精度高；
6、調速范圍大；切割能力強；
7、菜單式控制；液晶顯示；
8、屏顯式控制系統，直接選擇切割速度；
9、內置自動循環冷卻系統，避免試樣塊燒；
10、封閉式切割，開機保護功能；
11、雙邊快速夾緊夾具；
12、機身內置高亮度防水照明系統，有效輔助切割；
13、超大透明視窗，可隨時觀察切割動態過程；
14、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）；
15、主電機采用變頻電動機進行驅動，具備從300RPM到3000PRM的轉速調整范圍，并且轉速穩定不會因負載改變，滿足了各種不同材料的切割需要；
16、適用從小型薄型的金剛石鋸片到大型的砂輪切割片，并可于切割片損耗時，進行補償，有效的提高了切割片的利用，節省了成本；
17、可選X軸移動工作臺，在自動切割模式下，可以進行自動Y軸方向連續的系列切割；
18、水平式自動或手動一體進刀方式，進刀方式靈活，進刀行程大，可適用于更大工件的切割；
19、可以選用程序控制進刀，進行精確的進刀控制；
20、超大的樣品觀察窗，使使用者更便于觀察樣品的切割過程；
技術指標 Technical indicators
| 機身材質 | 塑鋼機身/防爆透明觀察窗 |
| 最大切割直徑 | 60mm |
| 主軸轉速 | 300-3000rpm |
| 切割片材質 | 金剛石、樹脂 |
| 切割片規格 | （100/125/150/200）X（1.5-2）X32mm |
| 切割方式 | 全自動/手動 |
| 操作方式 | 液晶觸摸屏及薄膜按鍵 |
| 進給方式 | 自動模式：自動進給，到達設定位置后自動回到原點
手動模式：回轉手輪控制或按鍵控制（電機帶動，手動控制） |
| 進給方向 | 水平進給 |
進給速度
| 0-36mm/min (調節步長為0.1mm) |
| Y軸最大行程 | 200mm |
| X軸移動工作臺行程 | 90mm |
| 冷卻系統 | 獨立循環水冷系統；自動（水冷3通道） |
| 水箱容量 | 50L |
| 水箱過濾裝置 | 有 |
| 緊急停止按鍵 | 有 |
| 電機功率 | 1.1KW |
| 機臺形式 | 臺式 |
| 加持臺形式 | 快速夾具左右手操作各一組 |
| 過濾系統 | 雙重過濾裝置（內置） |
| 外形尺寸 | 730mmX765mmX410mm |
| 電源 | 220V/50HZ |
| 重量 | 60KG |
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、冷卻系統 1套
7、隨機夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
