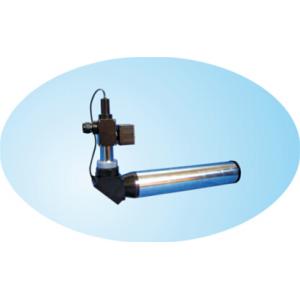

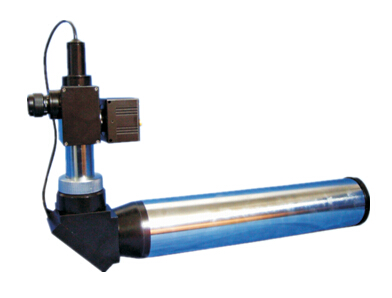

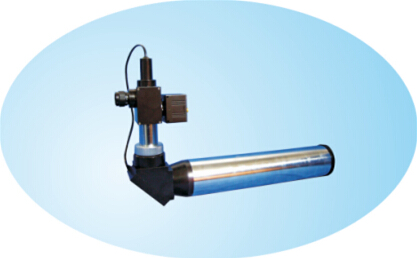

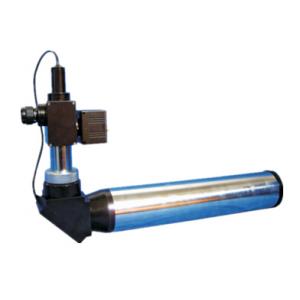

HCSP-600型 視頻自準直儀
產品簡介 Product introduction
視頻自準直儀在利用目鏡測量自準像的偏離角度的基礎上，同時增加圖像處理系統測量，測試軟件能夠計算圖像質心坐標（反射像中心位置坐標），圖像質心旋轉半徑（圖像軌跡坐標和軌跡圓心坐標）等參數，測試過程更簡便，數據分析全面，測試結果直觀準確。
工作原理 Working principle
該儀器是一種應用光學自準直成象測微原理的高精度測角儀器，它利用光學自準直法，把角度量變成線值量，由微型線位移光柵傳感器測出線值變化量，間接地把角度變化量測出來。
它廣泛用于小角度的精密測量。如：
● 配合多面棱體用來檢驗各種分度圓（多點分度臺、光學分度臺、轉臺、測角儀等）的分度誤差；
● 測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；
● 同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。
因此，該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用。
技術指標 Technical indicators
1、自準直儀
物鏡焦距：600mm
入射光瞳直徑：Φ60mm
視 場：40′
分辨率：2.4″
分劃刻度值：20″±5″
目鏡調整量：±5屈光度
2、圖像傳感器
CMOS攝像機像素數：1280*1024
像素尺寸：5.2μm*5.2μm
3、圖像處理系統
圖像處理系統由以下部分組成：
計算機：P4 3.0GHz 512M 160G
圖像處理軟件：產生電子十字分化板圖像，能夠計算圖像質心坐標（反射像中心位置坐標），圖像質心旋轉半徑（圖像軌跡坐標和軌跡圓心坐標）等參數。COMS攝像機支持熱插拔，需要時切換方便。
4、折轉棱鏡要求
有效通光口徑：Φ60；
光軸平移距離：147mm；
出射光線與入射光線的偏差：≤2″；
分辨率：≤2.4″；
最小焦距：≥1600m；
安裝接口軸線與入射光軸位置度：≤0.5mm
標準配置 Standard configuration
1、儀器主機
2、反射鏡
3、光源變壓器
4、圖像傳感器
5、隨機文件
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v 5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
