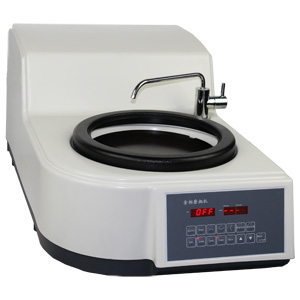

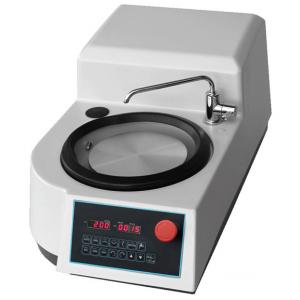

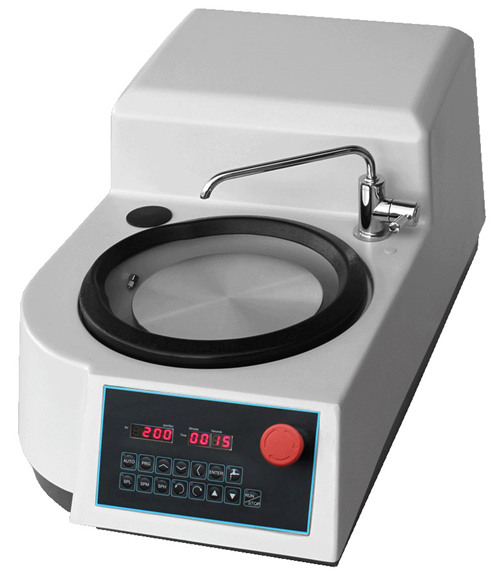

HonPOL-1000型 單盤臺式金相試樣磨拋機（無級變速）
產品簡介 Product introduction
本機是一種高效能的設備，它利用各種不同粒度的耐水研磨金相砂紙及拋光織物，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光，供在顯微鏡下觀察與測定金相組織。
本磨拋機是以變頻控制的交流電動機為動力，通過皮帶輪傳遞到連接軸上，從而驅動磨拋盤平穩的運轉。磨拋機具有較大的調速范圍，在0-600轉/分（可定制0-1000轉/分）范圍內可以無級調速，在低速時也具有較大的轉矩。磨拋機調速精確，用戶可根據需要選用不同速度，是研磨、拋光兼用型。
本機采用臺式結構，式樣小巧，可放置于工作臺上。磨拋機的操作按鈕采用觸摸式，安裝在機身前面的 操作板上，操作方便。
本機采用玻璃鋼外殼，美觀堅固耐用，永不生銹，快速更換金相砂紙和拋光布，通過00-1000r/min無極調速可實現金相試樣制備從預磨，研磨到拋光的全過程，節約設備成本。方便了各種試樣材料磨拋時所需的技術轉速，可適應各種不同材料試樣制備的轉速要求，具有外形美觀，經久耐用，轉動平穩，噪音低，操作方便可靠，易維護保養等優點。且性價比優于同類產品，是實驗室制樣必備設備之一。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起?？煞謩e由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、一機多用。金相試樣的粗磨，精磨，粗拋和精拋，均可完成。
2、美觀的玻璃鋼外殼，堅固耐用，永不生銹
3、單盤單控，無級變速，自由調節；
4、單通道獨立冷卻系統；
5、超靜音，安全穩定；
6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；
7、轉速穩定，不抖動；
8、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本；
9、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用；
10、可定制地質巖石，薄片研磨控制自動磨拋機；
11、磨拋盤直徑：250毫米（可選230mm、300mm），比普通磨拋盤(直徑200mm)，有效面積增加60%以上；
12、手動模式：具有三級定速和無機調速兩種功能：1) 三級調速：用戶可自定義三個常用速度，分別用來預磨，研磨和拋光；2) 無機調速：磨盤轉速?gòu)?-1000轉/分；
13、自動模式：可設定8段變化的速度及運行時間，方便高級用戶自動實現金相試樣制備；
14、輕松更換磁性防粘盤，就能完成各種試樣的粗、精磨及粗、精拋光等所有工序, 一盤等效于N個盤；
15、數字顯示制樣時間，可設置0-9999秒制樣時間；
16、可選配緊急停止開關；
17、工作盤旋轉方向：逆時針和順時針任意設定；
18、通過用電磁閥按鈕和機械水龍頭來控制水的通斷；

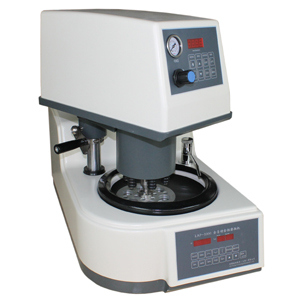

19、增加自動研磨頭，可升級為全自動磨拋機，同時自動加工6個試樣；實現金相試樣的自動制備；
技術指標 Technical indicators
| 序號 | 類別 | 技術指標 |
| 1 | 機體形式 | 臺式單盤、玻璃鋼機身 |
| 2 | 磨盤控制 | 單盤單控 |
| 3 | 磨拋方式 | 手動（可升級為自動磨拋） |
| 4 | 顯示方式 | 數字實時顯示磨拋盤轉速、工作時間 |
| 5 | 預磨盤直徑 | Φ200mm（可選230mm、250mm、300mm） |
| 6 | 拋光盤直徑 | Φ200mm（可選230mm、250mm、300mm） |
| 7 | 磨盤轉速 | 0-600r/min（無級變速）、自由調節（可定制0-1000r/min） |
| 8 | 制樣時間 | 人為控制 |
| 9 | 冷卻系統 | 單通道水冷 |
| 10 | 電動機 | 無極變頻電機 |
| 11 | 外形尺寸 | 710mm*430mm*330mm |
| 12 | 電源 | 220V/50HZ；550W |
| 13 | 重量 | 45KG |
標準配置 Standard configuration
1、主機：一臺
2、磨拋盤：一只
3、冷卻系統：一套
4、專用金相砂紙：兩張
5、專用金相拋光絨布：兩張
6、電源線：一根
7、進水管：一根
8、出水管：一根
9、隨機文件：一套
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
 |  |

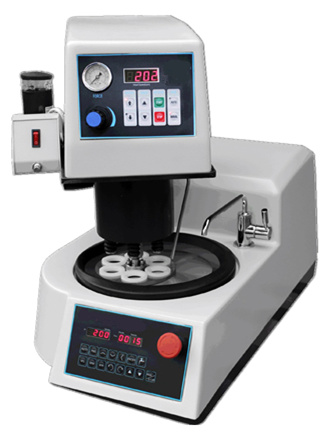

| HonPOL-1000Z型 單盤臺式全自動金相試樣磨拋機（無級變速） |
