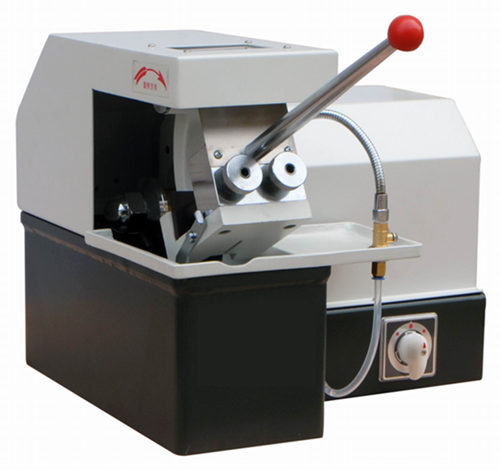

QG-1A型 金相試樣切割機（35mm、50mm）

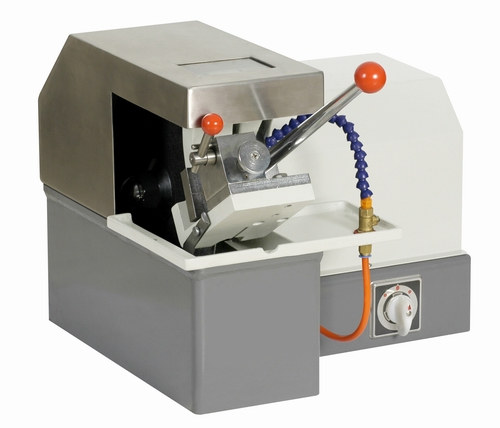

手動夾具 快速夾具
產品簡介 Product introduction
QG-1A型 金相試樣切割機是金相試樣的首道工序，本機是采用高速旋轉的薄片增強砂輪來截取試樣，為不使在切割中燒傷試樣的組織，本機裝有冷卻系統。它廣泛應用于各種金相試樣室，切割各種金相試樣。本機操作使用，維護保養方便，并優于同類產品。
性能特點 Performance characteristics
1、 手動切割
2、 直供水冷系統，避免試樣被燒傷，提高切割質量
3、 螺紋絲桿加緊結構
4、 主機設計小巧，適合小工件的金相切割
5、操作簡單，易上手
6、主機、冷卻系統一體式
7、切割速度自由掌控
技術指標 Technical indicators
切割室外殼
塑鋼
最大切割直徑
35mm 50mm
有效進刀深度
50
進刀深度跟蹤
手動
切割片規格
250X（1.5-2）X32mm
300X（1.5-2）X32mm 切割方式
手動
送給方式
手動推進
切割速度
手動控制
復位方式
手動
冷卻系統
外接水冷
水箱容量
無
主軸轉速
2800r/min
電機功率
1.2KW
2.2KW 機臺形式
臺式
外形尺寸
400X450X400mm
460X500X410mm 電源
380V
重量
45KG
70KG
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱
磨料
規格/mm
備注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片D系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、不銹鋼、淬火鋼及易熱材料變形且硬度極高的黑色金屬等。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
