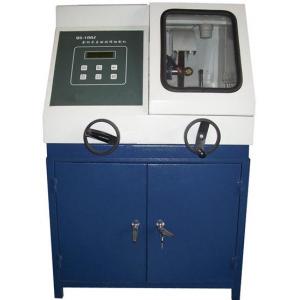

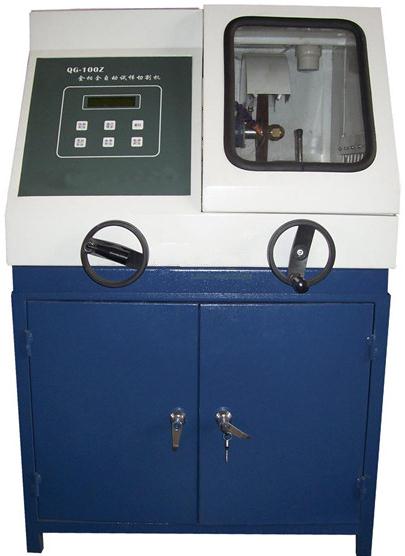

QG-100Z型 全自動金相試樣切割機（100mm）

 產品簡介   Product introduction

---

QG-100Z型 全自動金相試樣切割機（原Q-100B的加強型）,無需另配操作臺,由機身、電控箱、切割室、冷卻系統、切割砂輪片等部件組成，本機可以切割高100㎜，寬200㎜以內的圓形，方形等試樣，該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。

金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗目的，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。

 性能特點   Performance characteristics

---

1、 超大切割室，鋼化玻璃視窗

2、 手動/自動雙重切割方式，任意切換

3、 屏顯式控制系統，直接設定并顯示切割速度

4、 自動雙冷卻系統，避免試樣被燒傷，提高切割質量

5、 封閉式切割，開機保護功能

6、 取樣結束切割刀自動退刀、自動復位功能

7、 快速加緊分體式雙虎鉗結構

8、 主機、冷卻系統一體式

9、 八級切割速度任意可調

10、雙向進給切割方式，大大增加了工件的切割深度

 技術指標   Technical indicators

---

1、最大切割直徑：￠100mm

     切割范圍：

            ①     100 mm管料，壁厚6 mm

            ②     40 mm棒料

            ③     100 mm *100 mm角鋼

            ④     100 mm槽鋼

2、最大切割尺寸：120X150mm

3、切割臺尺寸：310X280mm

4、切割片規格：350X2.5X32mm

5、切割方式：手動/自動

6、進給方式：三進一退式

7、八級切割速度：15，12，9，7，5，4，3，2.25mm/min

8、切割速度：(8檔)任意選擇

9、冷卻系統：自動（水冷）

10、水箱容量：60L

11、主軸轉速：2800r/min

12、電機功率：3KW（YS90L-2）

13、機臺形式：立地一體式

14、電源：380V；三相五線制（A B C三相、N零線、E接地線）

15、重量：260KG

16、外形尺寸：810mm（寬）×930mm（長）×【560mm（箱）+680mm（機）】

17、左端預留最大距離：200mm

 標準配置   Standard configuration

---

1、主機  1套

2、砂輪片  1片

3、水管  1根

4、水箱  1只

5、把手  2只

6、隨機文件  1份

 選配附件   Optional accessories

---

A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

產品名稱	磨料	規格/mm	備注
金相切割片A系列	Al2O3	230*0.8-1.5*25-32	適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
		250*1.2-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.5-3.0*25-32
		450*2.8-3.2*25-32
		500*3.0-3.5*32



B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

產品名稱	磨料	規格/mm	備 注
金相切割片B系列	Al2O3	230*0.8-1.5*25-32	適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32



C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55

產品名稱	磨料	規格/mm	備 注
金相切割片C系列	SiC	230*0.8-1.5*25-32	切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32



D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；

D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;

該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55

產品名稱	磨料	規格/mm	備 注
金相切割片D系列	Al2O3	230*0.8-1.5*25-32	適應切割：高碳鋼、合金鋼、高速鋼、不銹鋼、淬火鋼及易熱材料變形且硬度極高的黑色金屬等。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32
