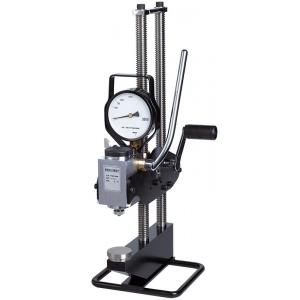

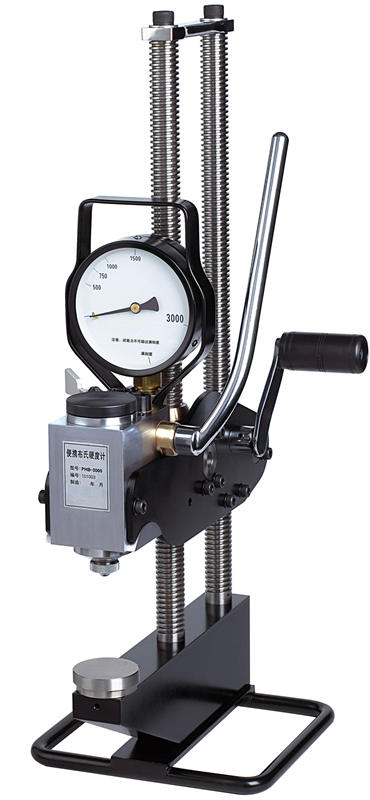

PHB-3000型 液壓式便攜布氏硬度計
產品簡介 Product introduction
液壓布氏硬度計以重量輕、操作簡單成為市場上理想的硬度計，可以測試任何尺寸和形狀的金屬工件，使用簡單。操作者把工件放置于砧臺和測頭之間，旋轉曲柄使測頭下降到試樣表面，鎖緊，關閉加壓閥，拉動加壓手柄達到所需載荷。液壓布氏硬度計把最高達3000kg的載荷通過10mm球頭施加于工件表面上，產生一個永久壓痕, 這個壓痕可以在任何時間重復測量。液壓布氏硬度計有一個自動卸荷閥門可以防止超載。操作者使用布氏壓痕測量工具,如：King布氏壓痕測量顯微鏡或Kingscan全自動布氏壓痕測量系統, 即可讀出和記錄壓痕直徑及布氏值。
采用液壓原理，手動操作產生3000kg試驗力。核心部件是一個小型液壓系統，液壓系統中有一個控制閥，用于控制試驗力，每當試驗力達到3000kg時，控制閥打開，壓力下降。按照美國標準ASTM E110的規定，要重復加力3-4次，讓壓力表指針3~4次達到3000kg，以此等效布氏硬度試驗方法中關于3000kg試驗力，10mm球，加力10~15秒的規定。
液壓布氏硬度計符合所有國際布氏硬度測試標準，包括ASTM E-110、 #240、Pt. 2，Sect. 1 和JIS標準。并且依據NIST標準，校準儀器的精度到載荷的0.5%。
應用范圍 Applications
1、在天然狀態或退火狀態下鋼的布氏硬度值與抗拉強度值(限于非奧氏體鋼)；
2、在精練淬火或淬火加回火狀態下鋼的布氏硬度值與抗拉強度值(限與非奧氏體鋼)；
3、鑄鐵的布氏硬度；
4、黃銅鑄件的布氏硬度；
5、輾壓黃銅的布氏硬度；
6、紫銅的布氏硬度；
7、錫青銅合金的布氏硬度；
8、鋁合金鑄件的布氏硬度；
9、特別適用于工作現場對大型零部件進行布氏硬度的檢驗；
■ PHB—3000型便攜布氏硬度計與King布氏硬度計相同，用于現場測試鋼材、有色金屬、鑄件、鍛件及半成品熱處理零件。
■ 可用于臺式機無法測試的各種大型零件，在制造業的廣泛領域可代替精度和可靠性不高的里氏硬度計。
■ 測得的布氏硬度壓痕，可以利用布氏壓痕自動測量系統直接讀取硬度值。
性能特點 Performance characteristics
■ 現場測試：可以在車間使用，操作簡單，攜帶方便，可現場測試大型零件本體硬度，可用于逐件檢測。
■ 永久壓痕：采用3000kg試驗力，10mm球，永久性壓痕可用于復檢。
■ 可靠性高：完全按照布氏硬度試驗原理測試，與臺式布氏硬度計原理相同，可真實反映材料或零件的力學性能。
■ 精度高： 試驗力準確度符合GB、ISO、ASTM等相關標準的規定，硬度測試精度與臺式機相同。
■ 應用面廣：只要可以夾上儀器，任何形狀、任意大小的零件都可測試。
■ 量程寬：可選擇多種試驗力、多種球壓頭，量程較寬，可測試各種常見金屬材料。
技術指標 Technical indicators
1、試驗力：3000kg(1000kg、750kg、500kg可選) ；
2、壓頭：10mm硬質合金球（5mm可選）；
3、測試范圍：32~650HBW；
4、開口尺寸：高350mm×喉深100mm；
5、示值誤差：符合GB、ISO、ASTM等相關標準；
6、示值重復性：符合GB、ISO、ASTM等相關標準；
7、試驗力誤差：≤1%，符合GB、ISO、ASTM等相關標準；
8、重量：13.8kg；
標準配置 Standard configuration
1、主機
2、加力手柄
3、布氏硬度塊
4、砧座（平面、V型、點式）
5、20倍讀數顯微鏡
6、10mm備用硬質合金球
選配附件 Optional accessories
■ 布氏硬度塊（高值、低值）
■ 硬質合金球（5mm、10mm）
■ 維修備件（油、膠囊、O型環等）
■ 維修工具
■ 布氏壓痕自動測量系統
■ 充電式角磨機
 |  |  |
| 20倍帶光源讀數顯微鏡 | 充電式角磨機 | 布氏壓痕自動讀數系統 |
