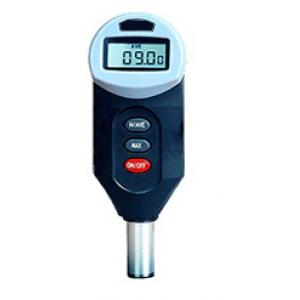

TH200/210/230型 高精度數(shù)顯型邵氏硬度計
 |  |
| 單機(jī) | 支架 |
產(chǎn)品簡介 Product introduction
TH200為數(shù)顯邵氏A型橡膠硬度計。它適用于塑料（如薄膜、醫(yī)療器具等）、合成橡膠（如密封件、輪胎、膠輥、膠管/帶、電線電纜、減振器等）及其它相關(guān)化工制品的硬度測量。
TH210為數(shù)顯邵氏D型硬度計。它適用于硬塑料（如熱塑性塑料、硬樹脂、尼龍和有機(jī)玻璃等）、硬橡膠及其它相關(guān)化工制品（如防腐材料、阻燃材料、油漆涂料等）的硬度測量。
TH230為數(shù)顯邵氏C型微孔材料硬度計，是測定壓縮率為50%時應(yīng)力為0.5kg/cm2以上的含有發(fā)泡濟(jì)制成的橡塑微孔材料硬度。
性能特點(diǎn) Performance characteristics
1、具有最大值鎖存、平均值自動計算及欠壓報警功能；
2、與本機(jī)攜帶的本公司RS232通訊電纜連接和通訊軟件，能與計算機(jī)進(jìn)行數(shù)據(jù)通訊；
3、具有自動關(guān)機(jī)功能；

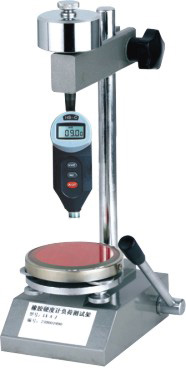

4、與邵氏硬度測試臺連接后能進(jìn)行更高精度的測量；
5、電源：3×1.55V扣式電池 4.5V交直流電源適配器；
6、選購件：TH-FJ系列硬度計測試架；
7、選購件：RS232通訊電纜連接和通訊軟件后可以連接電腦；
技術(shù)指標(biāo) Technical indicators
序號 | 型號 | TH200 | TH210 | TH230 |
1 | 測量范圍 | 0-100HA | 0-100HD | 0-100HW |
2 | 分辨率 | 0.1HA | 0.1HD | 0.1HW |
3 | 通訊接口 | 帶RS232接口 | 帶RS232接口 | 帶RS232接口 |
4 | 測量誤差 | 在20-90HA內(nèi)，誤差≤±1HA | 在20-90HD內(nèi)，誤差≤±1HD | 在20-90HW內(nèi)，誤差≤±1HW |
5 | 環(huán)境溫度 | 0-40℃ | 0-40℃ | 0-40℃ |
6 | 電源 | 3×1.55V扣式電池4.5V交直流電源適配器 | 3×1.55V扣式電池4.5V交直流電源適配器 | 3×1.55V扣式電池4.5V交直流電源適配器 |
7 | 外型尺寸 | 173×56×42mm | 173×56×42mm | 173×56×42mm |
8 | 重量 | 233g | 233g | 233g |
使用方法 Use
把試樣放置在堅固的平面上，拿住硬度計，壓足中孔的壓針距離試塊邊緣至少12mm，平穩(wěn)地把壓足壓在試樣上，不能有任何振動，并保持壓足平行于試樣表面，以使壓針垂直地壓入試樣，所施加的力要剛好足以使壓足和試樣完全接觸，除另有規(guī)定，必須在壓足和試樣完全按觸后1秒內(nèi)讀數(shù)，如果是其他間隔時間讀數(shù)則必須說明，在試樣相距至少6mm的不同位置測量硬度值5次，取其平均值。
注意事項 Precautions
⑴、測定前應(yīng)檢查硬度計的指針在自由狀態(tài)下應(yīng)指向零位。如指針量偏離零位時，可以松動右上角壓緊螺釘，轉(zhuǎn)動表面，對準(zhǔn)零位。然后將硬度計壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時，指針應(yīng)指向100+/-1HA，如不指向100+/-1HA時，可輕微按動壓針幾次，如仍不指100+/-1HA時，則此硬度計不能使用。如在邵氏硬度計測試機(jī)架上使用時，可撥動手柄，使工作臺上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺時，指針應(yīng)指向100+/-1HA。如不指100+/-1HA時， 可調(diào)整工作臺平面的調(diào)節(jié)螺釘，若調(diào)整后指針仍不指100+/-1HA時，最好送生產(chǎn)單位調(diào)整為宜。
⑵、橡膠的試樣及試驗溫度要求； ①、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm時，可用同樣膠片重疊測定，但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃，檢定前硬度計在此溫度下至少存放1小時。
⑶、塑料試樣及試驗溫度要求； ①、塑料試樣為正方形，邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能的情況下，試樣在測試前應(yīng)按照GB/T2941-1991規(guī)定在實驗室標(biāo)準(zhǔn)溫度下進(jìn)行調(diào)節(jié)。比對試驗或系列試驗必須在相同溫度下進(jìn)行。
⑷、橡膠及塑料試樣表面均應(yīng)光滑、平整、不應(yīng)有機(jī)械損傷及雜質(zhì)等缺陷。
⑸、硬度計使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關(guān)系及壓針端部的形狀尺寸。
⑹、硬度計使用完畢后，裝入儀器盒或儀器箱內(nèi)，放置干燥處，防止受潮。
⑺、定荷測定架上的升降小軸和工作臺底部，請注意經(jīng)常揩擦干凈，涂少量防銹油，以防生銹。
⑻、使用邵氏硬度計時，當(dāng)A型硬度計示值低于10HA時是不準(zhǔn)確的，測量結(jié)果不能使用。A型硬度計測量值超出90HA時推薦使用D型硬度計。
honc17
honc17
