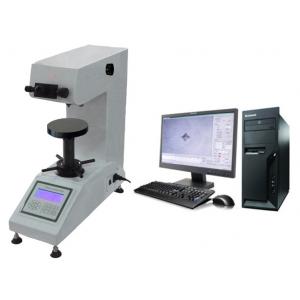

HVT-30系列 圖像處理數據分析型小負荷維氏硬度計（HVT-30、HVT-30Z、HVST-30、HVST-30Z、HVST-30P、HVST-30PZ）



 產品簡介   Product introduction

---

HVT-30系列 圖像處理數據分析型小負荷維氏硬度計，是本公司推出的新一代光機電一體化的產品，該機具有良好的可靠性，可操作性和直觀性，是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。

HVT-30系列 圖像處理數據分析型小負荷維氏硬度計采用了計算機軟件編程，高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性，可操作性和直觀性。HVT-30系列 圖像處理數據分析型小負荷維氏硬度計，采用微機控制，通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，并能預置試驗力保持時間，采用LCD顯示屏，通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節，用測微目鏡測得對角線長度D1和D2值，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，避免了查表的繁瑣，操作更為簡便。試驗結果可通過微型打印機輸出，也可通過與計算機鏈接并出具硬度實驗報告。

HVT-30系列 圖像處理數據分析型小負荷維氏硬度計采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構，使用方便，測量精度高。還可根據用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。

 應用范圍   Applications

---

該硬度計應用范圍廣，即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度，特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。

性能特點   Performance characteristics

---

1、試驗力小，對薄形樣品或涂層均可測試；

2、壓痕小，幾乎無損檢測，同時可在極小范圍內進行多點測試；

3、全新浮點計算方法，使測試結果與理論結果更加接近一致；

4、摒棄傳統的人工測量后自己查表出結果的計算方式，只需輸入測量壓痕長度就能自動出結果。

5、全新大三通光路系統，目鏡和電腦可同時觀測；

6、物鏡（壓頭）-塔臺基板-光學系統-照明四者一體化結構設計；

7、主機硬件及軟件采用預留端口設置，部分功能升級只需輕松撥碼即可實現，使后續升級服務更加簡便；

8、可選配高端圖形圖像處理系統和專業硬度數據分析系統（HONC HardnessTest），連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告；

9、可選配自動轉塔結構，高精度的電機控制技術，讓塔臺轉換更加輕松自如；

10、本機具備自動選擇實驗力功能：能自動讀取實驗力，無需手動輸入，直接旋轉加卸載裝置，即可自動讀取實驗力.

11、多種升降系統可供選擇：螺桿升降和高精度精密絲杠升降，滿足不同需求；

12、無級調節專業照明系統，大大減輕了操作人員頻繁測量帶來的視覺疲勞；

13、高級存儲系統可以隨時記憶測試結果，避免斷電帶來的數據丟失；

14、本機采用了高端的光學成像技術，圖像壓痕清晰，測量精度更高；

15、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

16、垂直導軌結構的加卸荷系統，讓加卸荷均在一個面上實現，保證了砝碼施加實驗力的穩定性；

17、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

18、維氏、努氏測量標尺任意可選；

19、高精度的升降軸讓機器運行更加平穩舒適；

20、穩定的機械結構設計，使機器的使用壽命更長；

21、測試空間大，可允許放置較大的試樣；

22、標準配置齊全，可滿足所有標尺的測試要求；

23、C++語言編制程序，大幅度提高硬件在運行中的可靠性和穩定性；

24、精確的360度塔臺等分技術，精密的定位結構替代了傳統的彈片定位結構，大大提高了定位精度，讓塔臺定位更加精準；

25、儀器在加載和卸載過程中用高性能的光偶傳感器來控制，在加荷、卸荷和保荷過程中更加穩定；

26、內置式鹵素燈光源；特制的高質量鹵素燈，使用壽命30000小時以上；

27、本系列數顯機型配備大屏幕液晶數字顯示系統，可動態顯示顯微硬度的整個硬度測試過程；

28、本系列數顯機型配備高精度光柵式數字測微目鏡，無需人眼讀數，測量精度遠高于原始輪轂讀數方式；

29、本系列數顯機型具備多種硬度標尺轉換功能，標準測量維氏硬度HV，可一鍵轉換為對應的洛氏硬度HR和布氏硬度HB；

30、本系列機型配備專業高清晰CCD圖像成像系統，將采集到的壓痕圖像轉換PC端進行硬度數據分析；

31、本系列機型配備了我司新開發的硬度測量分析系統；具有圖像采集、自動測量、標尺換算和生成報告等功能；實現了硬度圖像的全自動高速測量。

 技術指標   Technical indicators

---

規格/型號	HVT-30	HVT-30Z	HVST-30	HVST-30Z	HVST-30P	HVST-30PZ
試驗力	七級：（4.90、9.80、19.6、29.4、49.0、98.0、294.0）N；
	七級：（0.5、1、2、3、5、10、30）Kgf；
硬度標尺	七級：HV0.5、HV1、HV2、HV3、HV5、HV10、HV30；
試驗力選擇	外置式選力旋鈕（自動轉換）
試驗力加載方式	自動加荷、保荷、卸荷；施加試驗力速度：0.05mm/s
測量方式	測微目鏡輪轂讀數		高精度數字式光柵測微目鏡
轉塔方式	手動轉塔	自動轉塔	手動轉塔	自動轉塔	手動轉塔	自動轉塔
顯示方式	小屏簡易數顯		大屏幕液晶數字顯示
內置打印機	無				有
標尺轉換	布氏、洛氏、表面洛氏、肖氏、抗拉強度等
數據儲存	無		有
機身工藝	一體鑄造成型
升降系統	螺桿升降
工作臺	大平工作試臺
顯示系統	小屏顯/大屏幕LCD數字顯示系統（數顯）+計算機圖像處理顯示系統（外置）
圖像采集	專用高清CCD圖像采集系統
數據處理	專業PC端硬度測量分析系統
符合標準(精度)	國標GB/T4340，JJG151檢定規程；選配標準:《國際ISO6507、美國ASTME384、日本JISB7734》
保荷時間	0-60秒可調
目鏡倍率	10X（可選配15 X）
物鏡倍率	10X、20X（觀察、測量）；
總放大倍率	100X、200X（觀察、測量）；（可選150X、600X）
測微鼓輪最小分度值	0.5μm		0.25μm、0.125μm
測量范圍	1-3999HV（理論值：最大硬度值6000，最小硬度值0.001）
光源通道	大三通道，CCD與目鏡同時觀察，無需切換
光源系統	鹵素燈（亮度可調節）
試件最大高度	200mm
試件最大寬度	130mm
工作臺尺寸	Φ100mm
電源	AC220V/50Hz（可定制）
外形尺寸	（550×210×580）mm
重量	45kg

 標準配置   Standard configuration

---

1、維氏硬度計 主機

2、砝碼組（含標準砝碼和砝碼桿）

3、標準維氏壓頭

4、十字試臺

5、專用測微目鏡

6、10×、20×物鏡

7、升降系統

8、標準維氏硬度塊

9、螺絲批

10、水平調節螺釘

11、電源線

12、平口夾持臺

13、保險絲

14、隨機文件

15、專用高清CCD圖像采集系統

16、專業PC端硬度測量分析系統

17、計算機
