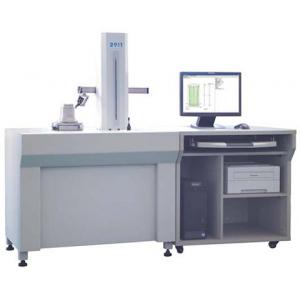

2911型 圓柱度儀
產品簡介 Product introduction
2911型圓柱度儀采用高精度空氣靜壓軸系和精密氣浮導軌，配置進口高精度傳感器，可測量工件的圓度、圓柱度、同軸度、平行度、垂直度、直線度及圓平面度等參數，并能進行諧波分析，可廣泛應用于汽車、摩托車、機床、軸承、油泵油嘴等行業。
技術指標 Technical indicators
圓度測量單元 C軸
1、主軸精度：
徑向跳動：（0.025+0.0003H）μm；（H--測頭至工作臺面距離mm）；
軸向竄動：0.025μm；
2、調心調平工作轉臺直徑：200mm；
3、可測工件最大直徑（外徑）：280mm（特殊訂貨可達到400mm）；
4、工作臺最大承載重量：40Kg（特殊訂貨可達到90kg）；
5、回轉速度：5rpm；
6、偏心調整范圍：6mm；
7、水平調整范圍：±30′；
垂直測量單元 Z軸
8、垂直測量行程：300mm（特殊訂貨可達到500mm）；
9、可測工件高度：300mm（特殊訂貨可達到500mm）；
10、垂直導軌移動直線性：0.4μm/100mm；
1.0μm/300mm；
11、垂直導軌與主軸軸線平行性：1.0μm/300mm；
12、驅動方式：電機驅動；
水平測量單元 X軸
13、水平移動行程：300mm；
14、水平驅動方式：電機驅動；
15、傳感器:進口杠桿式電感傳感器；
16、線性范圍：±200μm；
17、測量力：40mN；
18、儀器最小讀數：0.001μm；
電氣測量系統
19、圓度評定方法：LSC、MZC；
20、濾波器：高斯濾波器；
21、截止頻率：1－15upr 1－50upr 1－150upr 1－500upr,亦可手動設定其它值；
22、電源：220V/50Hz；
23、氣源：0.4±0.035MPa；
24、儀器凈重：410kg；
25、儀器毛重：460kg；
26、儀器外形尺寸：1780mm×654mm×1430mm；
27、包裝外形尺寸：1400mm×1000mm×1127mm；
標準配置 Standard configuration
1、立柱
2、高精度傳感器
3、偏心與傾斜調整工作臺
4、電箱
5、計算機
6、打印機
7、工作臺
8、氣體調壓閥
選配附件 Optional accessories
● 標準半球
● 標準圓柱
● 橢圓校準器具
● 可根據用戶要求定制夾具、卡盤
● 可根據用戶要求定制傳感器測針
● 冷凝式空氣干燥過濾器
