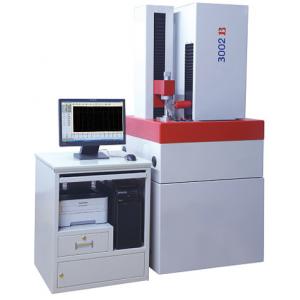

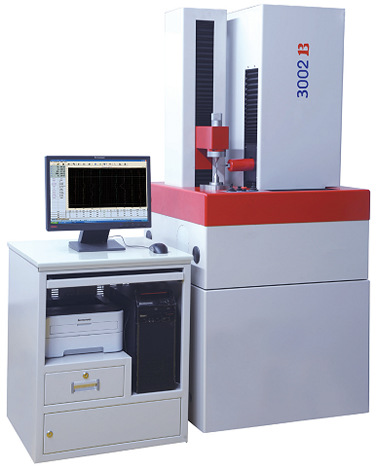

3002B型 小模數萬能齒輪測量機
產品簡介 Product introduction
3002B型小模數齒輪測量機是一種中、小模數齒輪測量儀，它主要用于測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、齒圈徑向跳動偏差。該測量機可廣泛應用于汽車、摩托車、電動工具等行業的中、小規格齒輪檢測領域，比較適合生產車間檢查站或計量室使用。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
● 主機結構緊湊、測量精度高。測量主機采用四坐標測量系統，采用日本高性能交流伺服電機作為驅動元件，采用高精度光柵傳感器作為位置傳感器，形成全閉環反饋控制，提高了系統的測量精度。
● 軟件功能齊全，內容豐富。用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果按ISO 1328國際齒輪精度標準或DIN標準進行評值。對于特殊要求，還可以進行齒廓公差帶（K形圖）、齒廓凸度Cα、螺旋線公差帶（K形圖），齒向鼓度Cβ等項目的評定。
● 操作方便，測量過程自動完成。被測工件在一次裝卡過程中，由計算機控制自動完成測量過程，提高了測量效率。
● 控制面板直觀清晰，功能齊全。操作控制面板上的操縱桿和按鍵可以實現各運動部件的動作，而且各坐標軸的工作狀態均可由控制面板上的指示燈清晰顯示，非常直觀。
● 測頭具有一定的防撞功能。解決了在測量過程中意外碰撞造成電感損壞的問題。
技術指標 Technical indicators
規格/型號 3002B 可測齒輪模數 （0.3）0.8～6 mm 可測齒輪最大外徑 200 mm 上下頂尖距離 20～400 mm 測頭至下頂尖距離 15～260 mm 可測螺旋角范圍 0°～45° 可測工件最大重量 15 kg 儀器凈重 1000kg 儀器毛重 1400kg 主機尺寸（長×寬×高） 760mm×760mm×1700mm 包裝外形尺寸(長×寬×高) 1100mm×1200mm×1900mm 微機箱包裝尺寸(長×寬×高) 1460mm×1060mm×957mm
標準配置 Standard configuration
● 測量主機
● 微型計算機
● 打印機
● 帶動器
● 標準芯軸
● 測頭
● 漸開線樣板
● 螺旋線樣板
