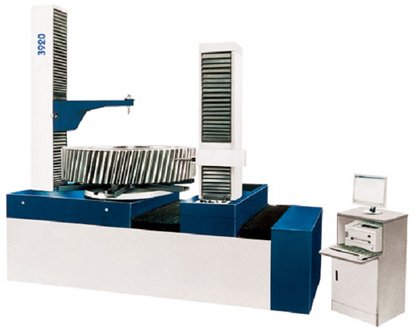

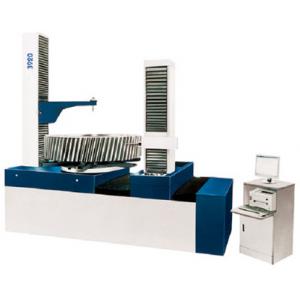

3915、3920型 齒輪測量中心
產品簡介 Product introduction
3915、3920型齒輪測量中心基本配置可以測量直齒圓柱齒輪、斜齒圓柱齒輪、人字齒輪。特別適合于造船、冶金、礦山等重型機械工業中大型齒輪的測量。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
■ 主機結構緊湊，測量精度高，示值穩定。測量主機采用五坐標測量系統,密珠滾動導軌，滾珠絲杠，德國進口高精度長光柵傳感器、 圓光柵傳感器，進口電機，瑞士TESA側向電感。
■ 測量參數多、應用范圍廣?？蓽y量齒輪的齒廓偏差(F α、f fα、 f Hα)、螺旋線偏差(Fβ、f fβ、f Hβ)、齒距偏差(F p、F p k、f p t)，徑向跳動 (F r)等。
■ 全自動完成測量循環，速度快。在被測齒輪一次裝夾中，自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測，微機控制全自動完成測量循環，速度快。
■ 軟件功能齊全、內容豐富，操作方便。用戶可根據被測工件，選擇被測項目。圓柱齒輪被測結果按ISO1328-九十年代國際齒輪精度標準自動進行評值。對于特殊要求，齒廓有K形圖、齒廓凸度 Cα、螺旋線有輪齒的鼓度 Cβ特定公差帶進行評估。軟件操作方便、靈活。
技術指標 Technical indicators
規格/型號 3915 3920 可測齒輪模數 1～32mm 1～32mm 可測齒輪最大外徑 1500mm 2000mm 上下頂尖距離 200～2000mm 200～2000mm 可測齒輪最大齒寬 1200mm 1200mm 可測螺旋角范圍 0—90° 0—90° 可測工件最大重量 8000kg 10000kg 儀器凈重 15000kg 20000kg 儀器毛重 16000kg 21000kg 主機尺寸（長×寬×高） 3400×1700×3600mm 3800×1800×3600mm
標準配置 Standard configuration
● 測量主機：1臺
● 微機柜：1套
● 微型計算機：1臺
● 打印機：1臺
● 測頭（φ1,φ2,φ3,φ4）：各2個
● 小號帶動器：1套
● 大號帶動器：1套
● 內六方板手：5件
● 芯桿：2件
● 齒輪托盤：1套
● 標準軟件配置：1套
應用范圍 Applications

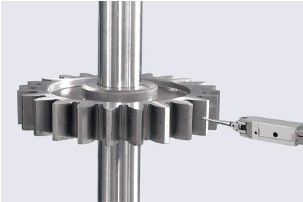

齒輪測量

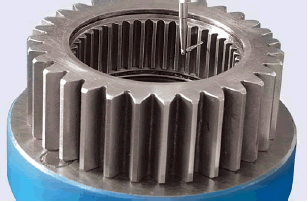

內齒輪測量
樣板測量
測量大齒輪
