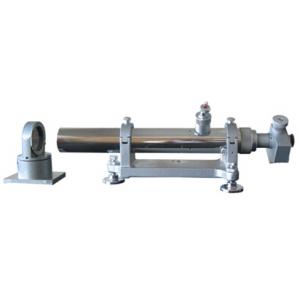

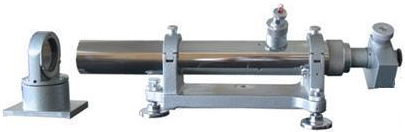

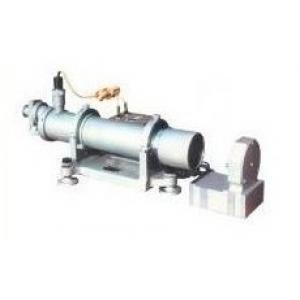

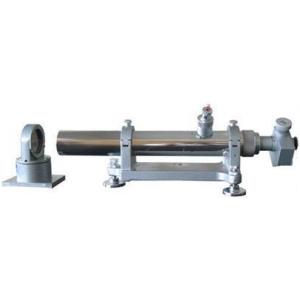

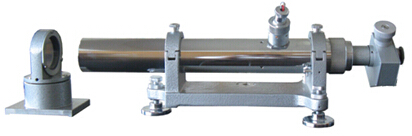

HC-1''秒型 精密測微自準直儀（單向/雙向）
產品簡介 Product introduction
HC-1''D/S秒型 精密測微自準直儀分單向（HC-1D）和雙向（HC-1S），該儀器是一種高精度測角用的精密光學儀器。它廣泛用于測量導軌的直線性、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；同時還可以來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。
工作原理 Working principle
該儀器是一種應用光學自準直成象測微原理的高精度測角儀器，它利用光學自準直法，把角度量變成線值量，由微型線位移光柵傳感器測出線值變化量，間接地把角度變化量測出來。
它廣泛用于小角度的精密測量。如：
● 配合多面棱體用來檢驗各種分度圓（多點分度臺、光學分度臺、轉臺、測角儀等）的分度誤差；
● 測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；
● 同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。
因此該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用。
技術指標 Technical indicators
1、儀器的規格與參數：
1) 測角范圍： 0～800″
2) 讀數鼓格值： 1″
3) 目視讀數不穩定性：<0.5″
4) 示值誤差：
10′(測微鼓輪2-8mm)范圍內≤3″；
任意1′(測微鼓輪2-8mm) 范圍內≤1.5″；
5) 準直物鏡：焦距：258mm，入瞳直徑：Φ40mm
6) 顯微物鏡：焦距：27.45mm，放大倍率：4倍
7) 測微目鏡：
焦距：16.7mm，放大倍率15倍，
視場：8mm×8mm，視度調節：±5屈光度
8) 組合焦距：1031.324mm
9) 儀器放大倍率：61.8倍
10) 最大測量距離：30m（視場≥2′）
11) 視軸與鏡管機械軸平行度：<±20″
12) 視軸與基底座平面（去掉三個調平螺釘后）的平行度：<1′
13) 圓水泡規格：8′；置平精度：4′
14) 照明燈電壓：6v ；功率：2～5w
15) 儀器外形尺寸：490mm×162mm×180mm
16) 儀器重量：7.8Kg
2、楔形鏡規格與參數：
1) 鏡面通光孔徑：Φ46mm，中心反射面直徑：Φ25mm
2) 楔形鏡角值：
10′±30″(指內外反射像的夾角)
楔角標定精度：<1″
3) 楔形鏡兩面形誤差：<1／10光圈 (1／20波長)
4) 全反射面對底面垂直度：<20″
全反射面對側面垂直度：<1′
5) 外形尺寸：106mm×74mm×125mm
3、雙向自準直儀（型號：HC-1S型）配雙向鼓輪讀數頭，單向自準直儀（型號：HC-1D型）配單向鼓輪讀數頭；
標準配置 Standard configuration
1、儀器主機
2、反射鏡
3、光源變壓器
4、測微輪轂
5、隨機文件
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
