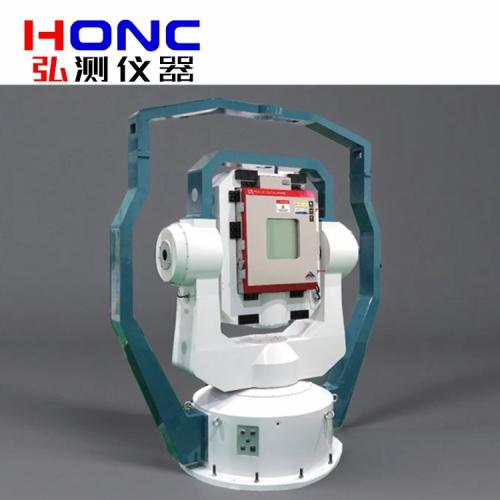

3DT-400FZ/WK型 三軸仿真溫箱轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

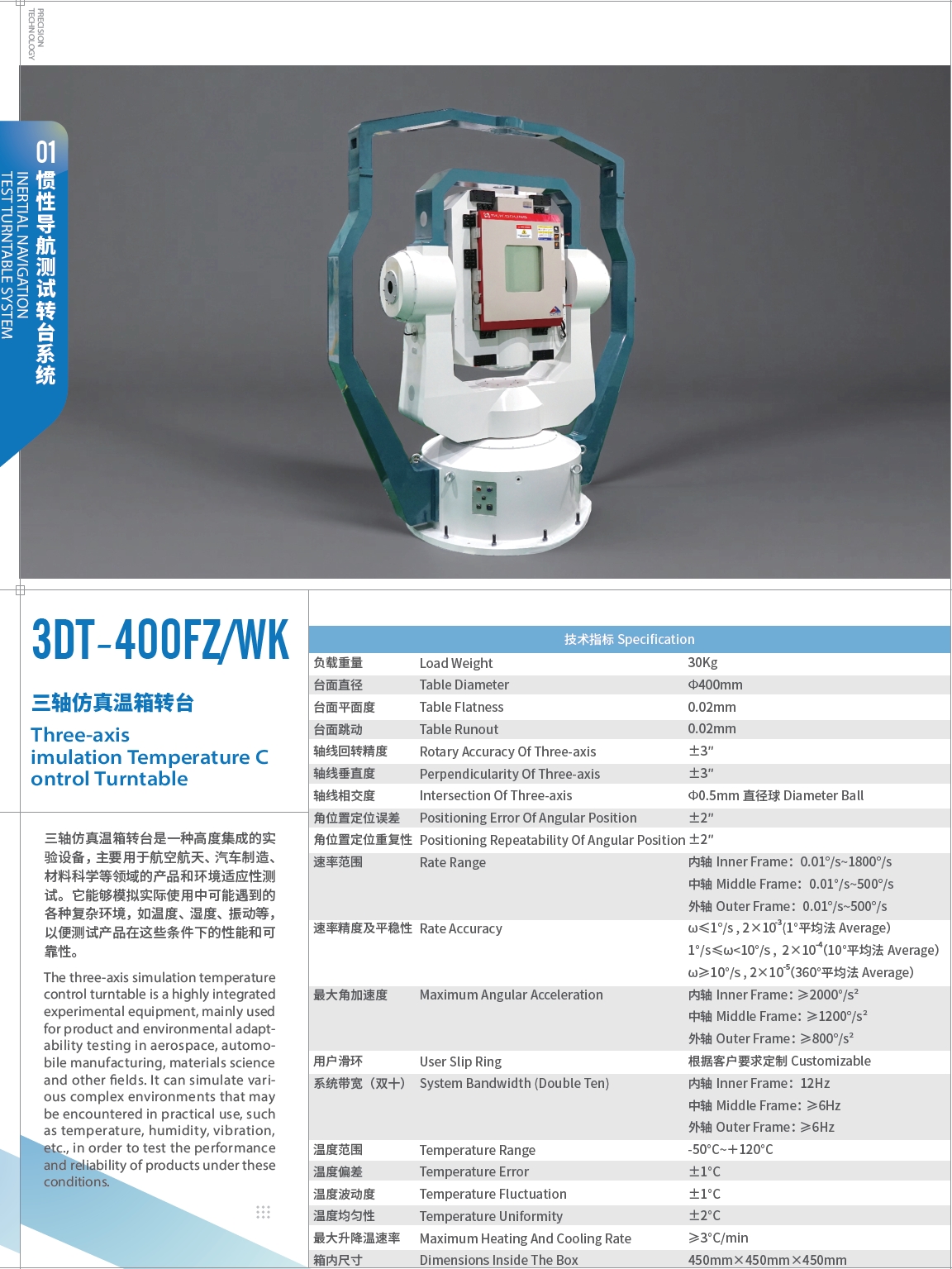

技術指標 Technical indicators
1，負載重量/Load Weight：30Kg；
2，臺面直徑/Table Diameter：Φ400mm；
3，臺面平面度/Table Flatness：0.02mm；
4，臺面跳動/Table Runout：0.02mm；
5，軸線回轉精度/Rotary Accuracy Of Three-axis：±3"；
6，軸線垂直度/Perpendicularity Of Three-axis：±3"；
7，軸線相交度/Intersection Of Three-axis：Φ0.5mm直徑球DiameterBall；
8，角位置定位誤差/Positioning Error Of Angular Position：±2"；
9，角位置定位重復性/Positioning Repeatability Of Angular Position： ±2"；
10，速率范圍/Rate Range：
內軸/Inner Frame：0.01/s~1800°/s；
中軸/Middle Frame：0.01/s~500°/s；
外軸/OuterFrame：0.01°/s~500°/s；
11，速率精度及平穩性/RateAccuracy：
ω≤1°/s，2×10-3(1°平均法Average)；
1°/s≤ω<10°/s，2×10-4(10°平均法Average)；
ω≥10°/s，2×10-5(360°平均法 Average)；
12，最大角加速度/Maximum Angular Acceleration：
內軸/ Inner Frame：≥2000°/s2；
中軸/ Middle Frame：≥1200°/s2；
外軸/ Outer Frame：≥800°/s2；
13，用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
14，系統帶寬（雙十）/ System Bandwidth (Double Ten)：
內軸/ Inner Frame：12Hz；
中軸/ Middle Frame：≥6Hz；
外軸/ OuterFrame：≥6Hz；
15，溫度范圍/Temperature Range：-50℃~+120℃；
16，溫度偏差/Temperature Error：±1℃；
17，溫度波動度/Temperature Fluctuation：±1℃；
18，溫度均勻性/Temperature Uniformity：±2℃；
19，最大升降溫速率/Maximum Heating And Cooling Rate：≥3℃/min；
20，箱內尺寸/Dimensions Inside The Box：450mm×450mm×450mm；
