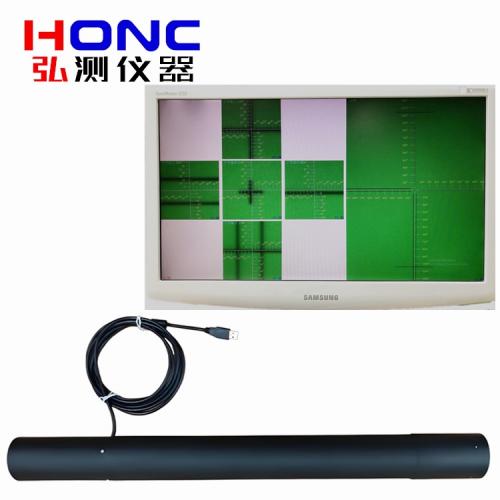

HC-550DZ型 高精度精密電子平行光管
（焦距550mm，口徑55mm）
產品簡介 Product introduction

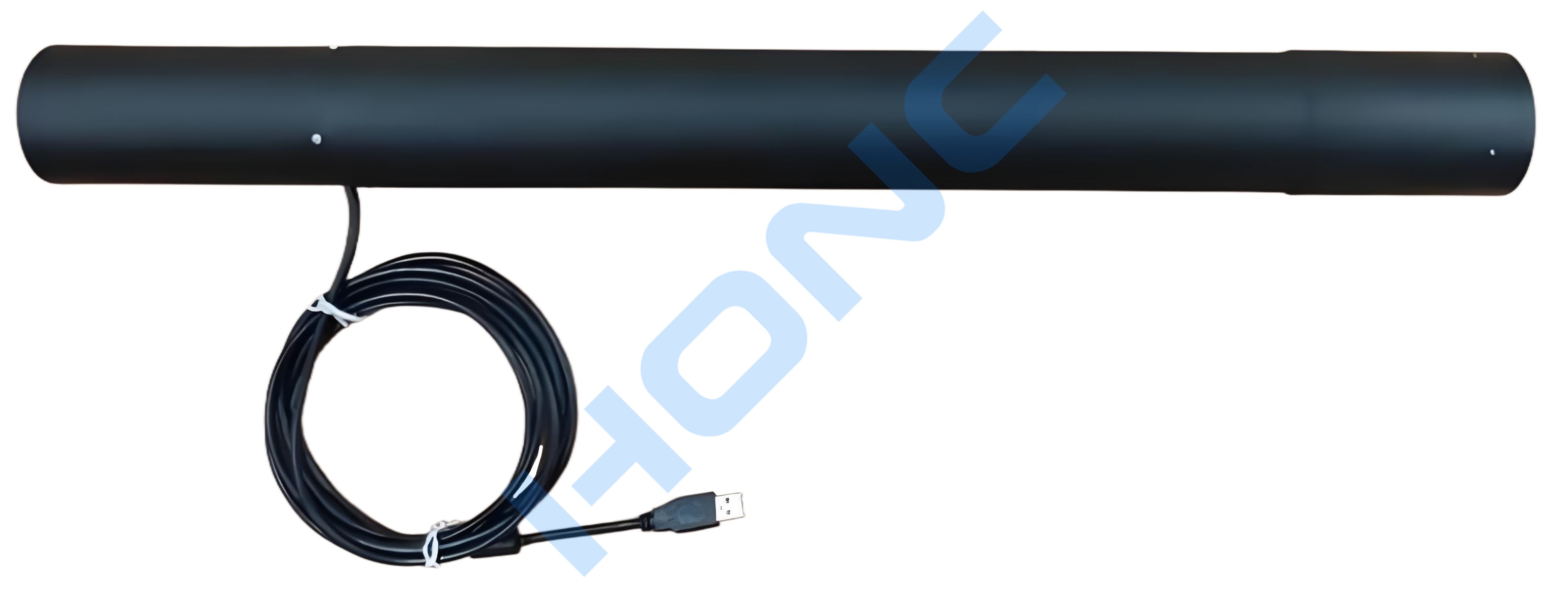

HC-550DZ型 高精度精密電子平行光管（焦距550mm，口徑55mm），本產品整合計算機技術，圖像處理及電子光學為一體的先進光電測量設備，具有傳統平行光管無可比擬的方便性與優越性。
電子平行光管采用高分辨率電子目鏡系統，將影像通過USB 線傳輸?shù)接嬎銠C(jī)顯示器，配合專用的軟件，提高分劃板的精度，影像的放大處理、影像保存 、子母畫面（畫中 畫功能）等功能。
本電子平行光管可任意影像縮放，無需目測；水平儀 , 經緯儀 , 全站儀 , 測距儀及 激光測繪儀專用。
應用領域 Application fields
平行光管主要是通過它可以取得來自無窮遠的光束，此光束即所謂平行光。平行光管是裝校調整光學儀器的重要工具之一，也是光學量度儀器中的重要組成部分，自己用不同的分割板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡或透鏡組的焦距，鑒別率及其他成象質量。
主要用于激光光學儀器的生產、裝設、調校、檢測等等。
（1） 水平儀， 激光水平儀， 激光經緯儀， 激光全站儀的生產調校、日常調校。
（2） 激光光學儀器十字絲及激光點的角度測量及基準對中。
（3） 儀器銷售公司、光學儀器維修點，銷售前及銷售后檢測及調校服務。
性能特點 Performance characteristics

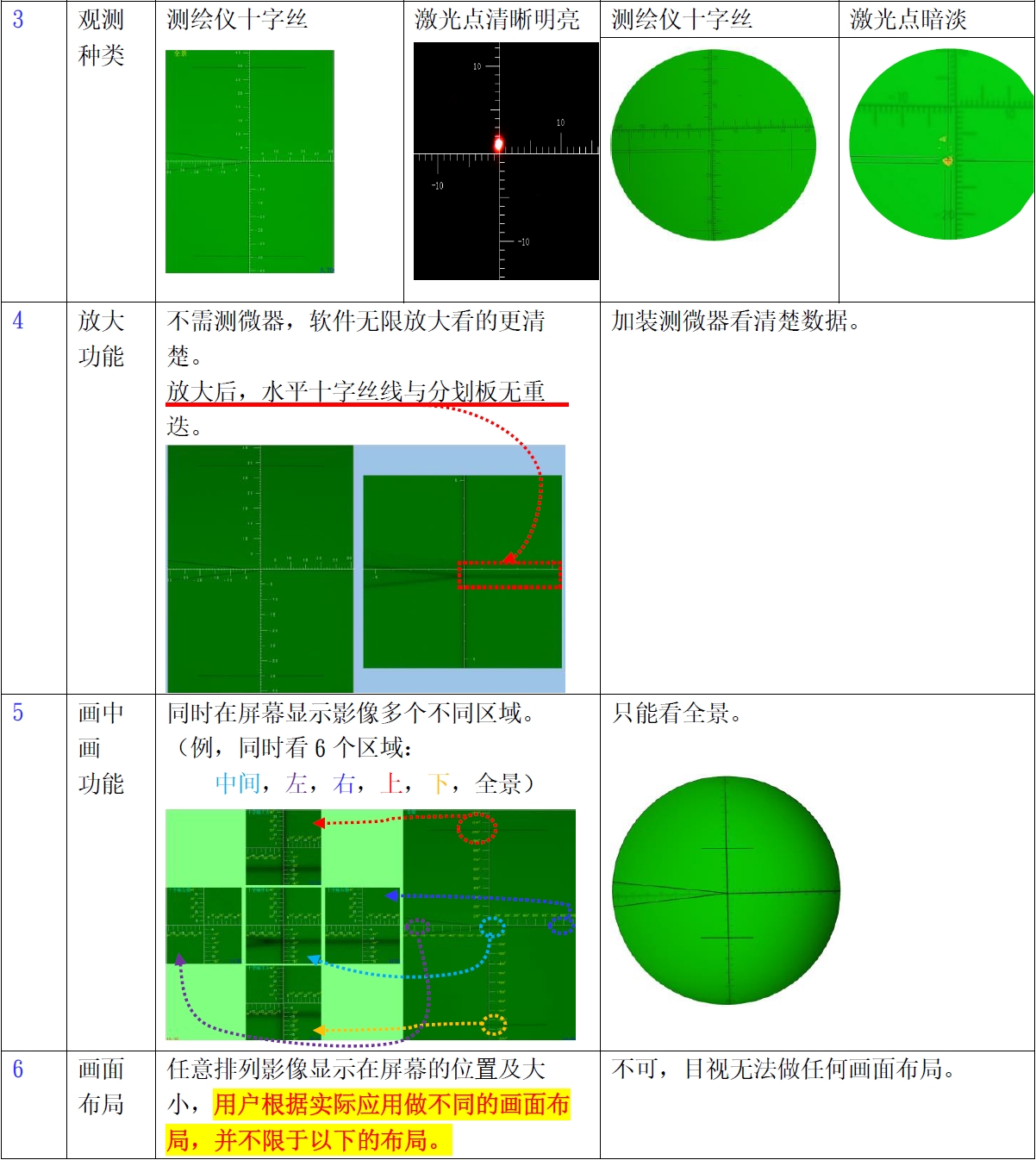

（1） 電子分劃板設置刻度值 1″~ 100″/格，提高測量的精度。
（2） 屏幕顯示影像，有效解決視差 , 消除眼睛疲勞。
（3） 高清傳感器截取影像，測繪儀十字絲及激光點清晰明亮。
（4） 放大影像提高分辨和讀數精度，解決不易分辨的困擾。

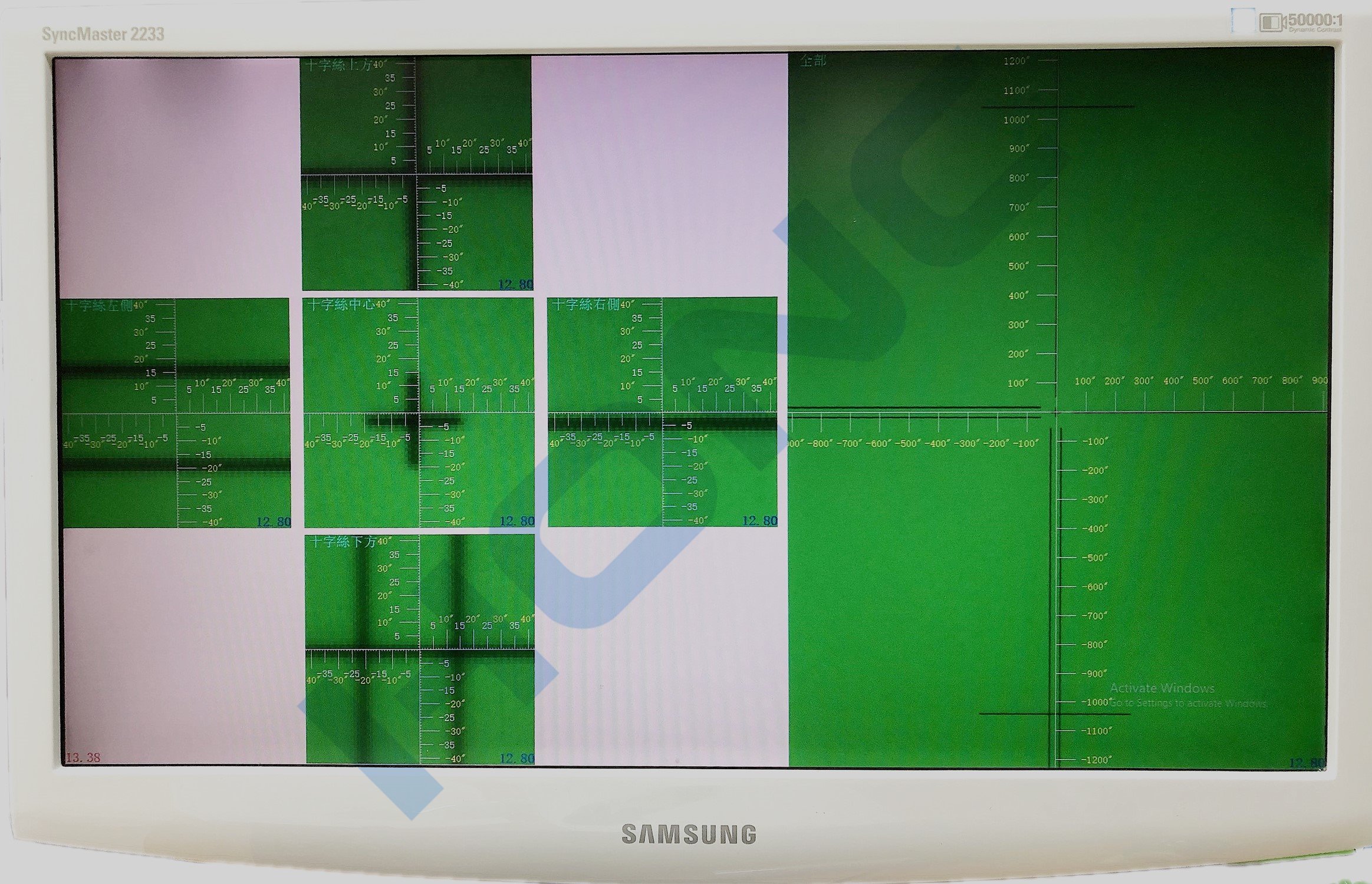

（5） 畫中畫功能，做到在同一個屏幕顯示影像多個不同區域 。

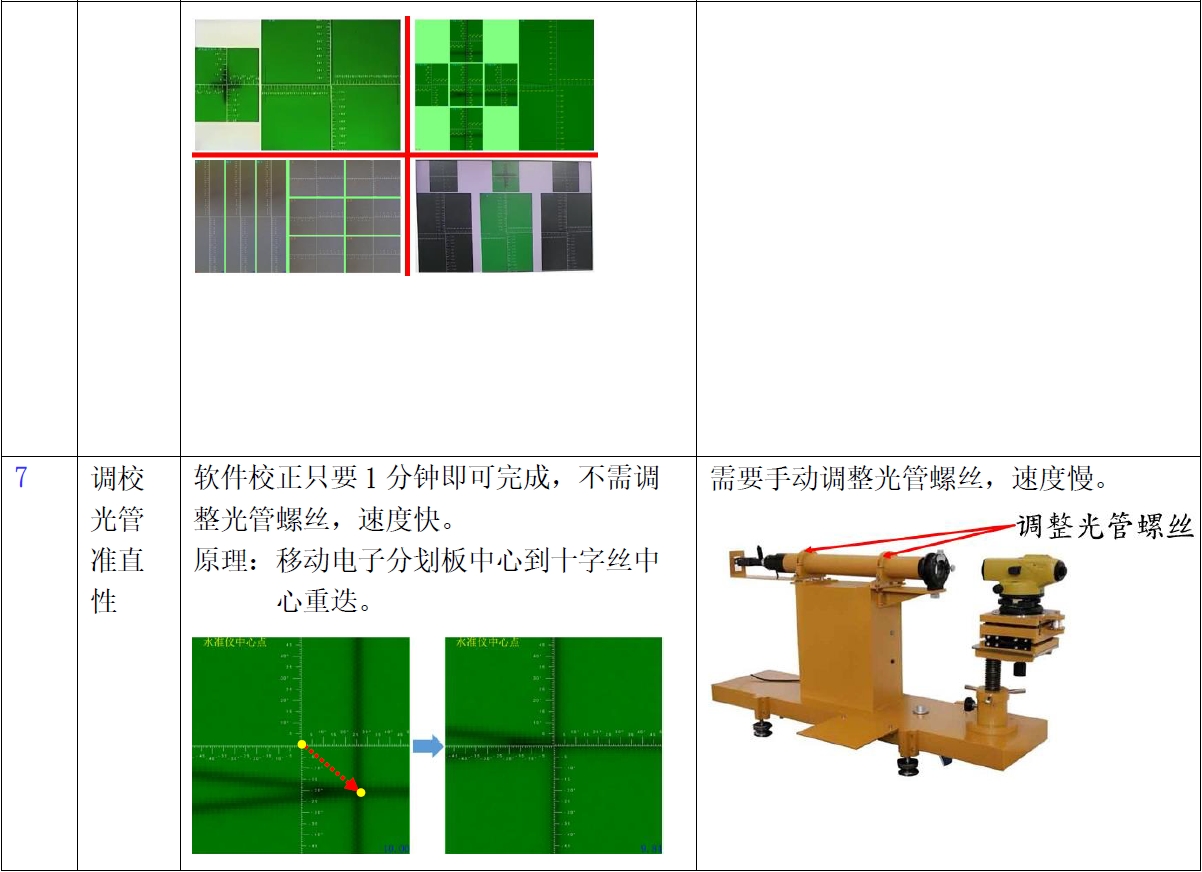

（6） 畫面布局的設置，任意排列影像顯示在屏幕的位置及大小，不再僅限于單一畫面。
（7） 軟件1分鐘快速調校光管準直性，解決使用中不可避免的碰撞、震動影響光管準直性。
搭配專用軟件的光電一體機測量設備，比傳統具有很多的優勢。
（1） 數值讀數的數字化顯示，實現檢測過程中科學有效管理，可生成準確的檢測報告。
（2） 采用電子分劃板，刻度值達到 1 格，比傳統提高了 30 倍。
（3） 功能強大的軟件，調校速度提高 50% 以上。
（4） 比傳統實際距離標靶工位，有效減少 85% 以上空間。
技術指標 Technical indicators
1、平行光管：
1.1、焦距：550mm；
1.2、有效口徑：φ55mm；
1.3、相對孔徑：1：10；
2、工業相機：
2.1、像素：彩色200萬；
2.2、分辨率：1920*1080；
2.3、傳感器：CMOS 1/2.7″；
2.4、數據線：USB傳輸線；
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
