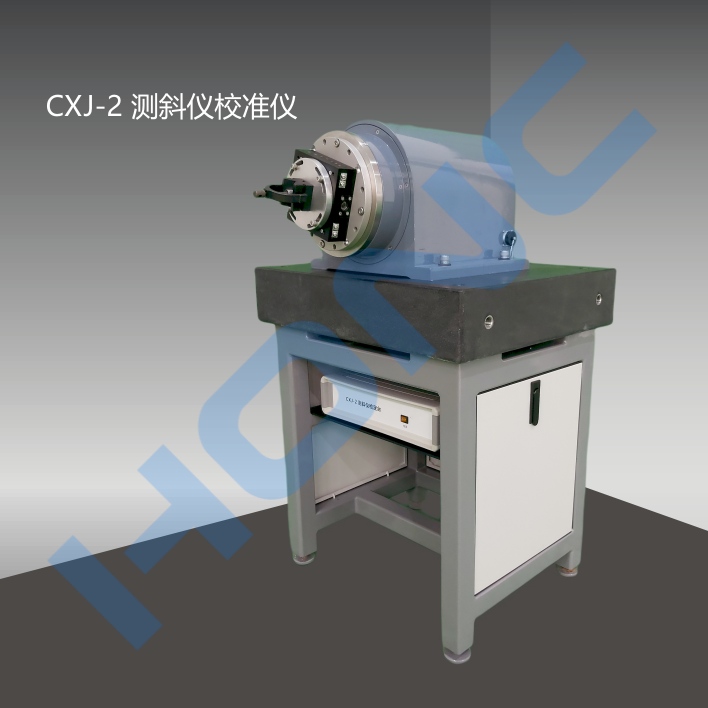

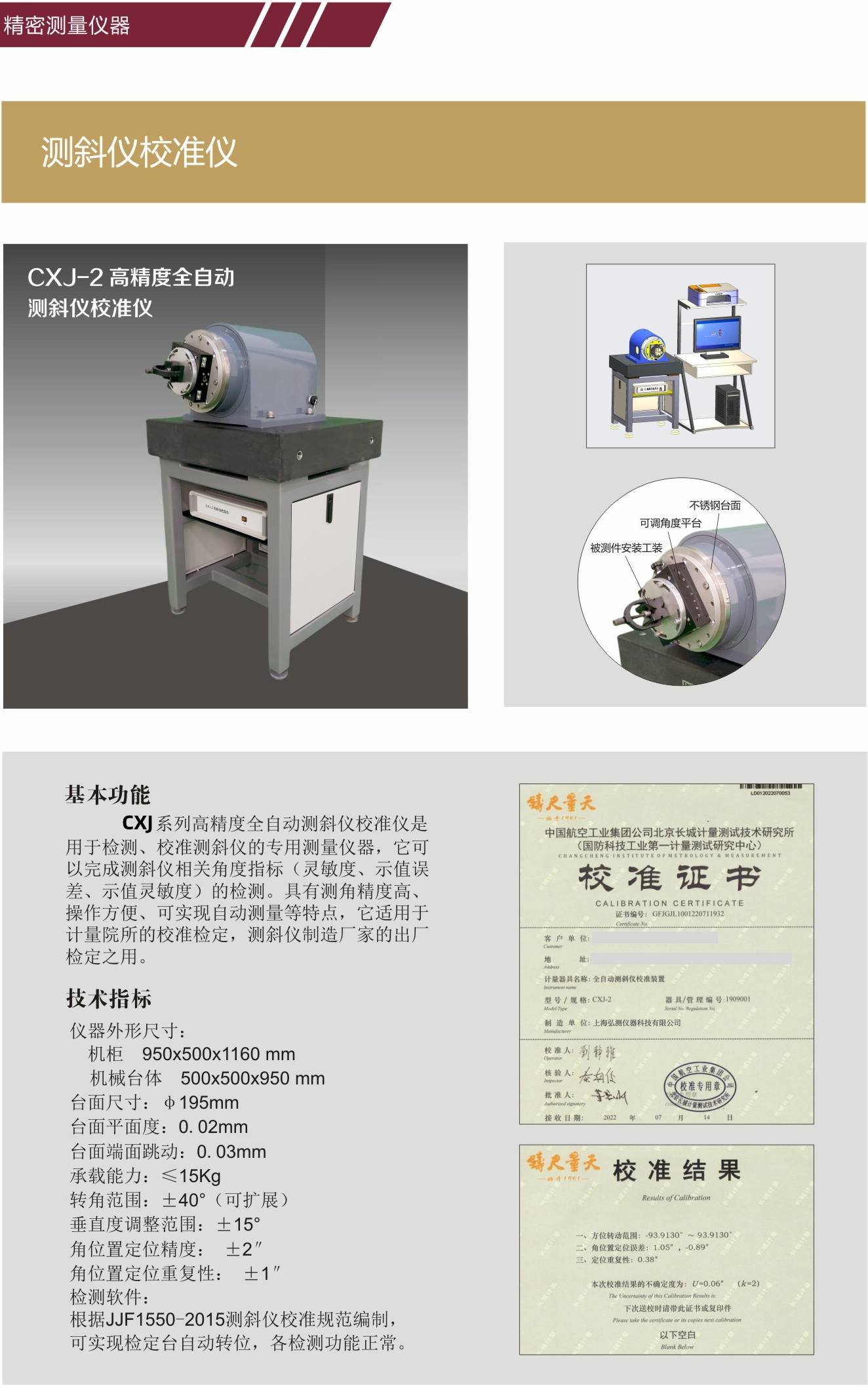

CXJ-2型 高精度全自動測斜儀校準裝置
產品簡介 Product introduction
本系列高精度測斜儀校準裝置，是臥式臺體與數顯系統構成高精度角度測量系統，可實現0-360°任意角度的測量。也可用于檢測各種測斜儀、傾斜儀、加速度計、加速度表、角度塊規、光學棱鏡、電機、編碼器等高精度角度器件的任意旋轉角度定位精度、回轉精度和角度定位重復性的檢測。
本系列高精度測斜儀校準裝置是用于檢測、校準測斜儀的專用測量儀器，它可以完成測斜儀相關角度指標（靈敏度、示值誤差、示值靈敏度）的檢測。本儀器能夠?qū)崿F(xiàn)測斜儀檢測過程中標準角度的自動轉位，并通過計算機軟件完成整個測量過程中數據的記錄、保存與打印。具有測角精度高、操作方便、可實現自動測量等特點,它適用于計量院所的校準檢定，測斜儀制造廠家的出廠檢定之用。
本系列高精度測斜儀校準裝置，符合JJF1550-2015測斜儀校準規范，可實現檢定臺自動轉位，各檢測功能正常。
本校準裝置由機械臺體、測控系統、軟件及相關附件組成。
機械臺體包括可調底座、大理石臺面和臥式旋轉工作臺組成。臥式旋轉工作臺是本儀器的核心部件，它為被測件提供標準傾斜角度，其機械結構采用臺面式結構，機械軸承支承，由底座、精密軸系、直流力矩電機、高精度角度傳感器、不銹鋼臺面等組成。旋轉工作臺具有雙向機械限位裝置，確保臺面不發生連續旋轉。在旋轉臺面上安裝了可調工作臺，用于調整被測件的垂直度。被測件通過安裝工裝安裝在可調工作臺上。
控制柜由機柜、控制箱、平板計算機組成，它通過線纜與機械臺體連接?？刂葡浒惭b在機柜內部，它是整個儀器的核心控制部件，它由開關電源、DSP控制電路板，驅動模塊組成，完成對旋轉臺體的自動控制，同時它配備有標準RS422接口，可實現計算機的程序控制。平板計算機為嵌入式，安裝在機柜上，計算機安裝有專用測量軟件，完成測斜儀檢測過程中角度的自動定位，數據的采集與處理。
工作環境 Work environment
1、本儀器屬于高精度儀器，其檢測精度與使用環境密切相關，因此，使用時必須滿足一定的工作條件；
2、使用前儀器應在恒溫室內定溫4小時以上；
3、檢測室應清潔，無影響測量的振動源和電源、氣流等干擾;
4、電源：單相交流電，220V±10%，50HZ±2%；
5、環境溫度：20℃±5°℃，溫度梯度：2°℃/h;
6、相對濕度：≤70%R.H;
7、校準周期：儀器應經法定機構校準方可使用，校準的周期取決于儀器的使用狀況，在正常操作環境下建議每年校準一次。
技術指標 Technical indicators
1) 儀器外形尺寸：
機柜：950*500*1160；【可定制】
機械臺體：500*500*950；【可定制】
臺體結構：臥式（工作臺面向側面）；【可選配立臥兩用型】
2) 臺面尺寸：φ195mm；【可定制其他規格】
3) 臺面平面度：0.02mm；
4) 臺面端面跳動：0.03mm；
5) 承載能力：≤15Kg；
6) 轉角范圍：±40°【可選配擴展為±180°（360°）連續測量】
7) 垂直度調整范圍：±15°
8) 角位置定位精度： ±2″
9) 角位置定位重復性： ±1″
10) 測量軟件：根據JJF1550-2015測斜儀校準規范編制，可實現檢定臺的自動轉位，各檢測功能正常。
11) 軟件主要功能：電動控制轉臺轉動；輸入測斜儀示值自動計算靈敏度、示值誤差等；可保存數據和讀取數據；自動生成校準記錄報告。
★【可選配定制功能】：
1，JJF1150-2015測斜儀校準規范；【標配】
2，JJF1915-2021傾角儀校準規范；【選配】
3、JJF1352-2012角位移傳感器校準規范；【選配】
標準配置 Standard configuration
1、大理石可調底座：1套；
2、機械臺體：1臺；
3、控制機柜：1只；
4、一體式計算機：1臺；
5、連接線纜：1套；
6、工裝夾具：1套；【可根據用戶要求定制其他規格工裝夾具】
