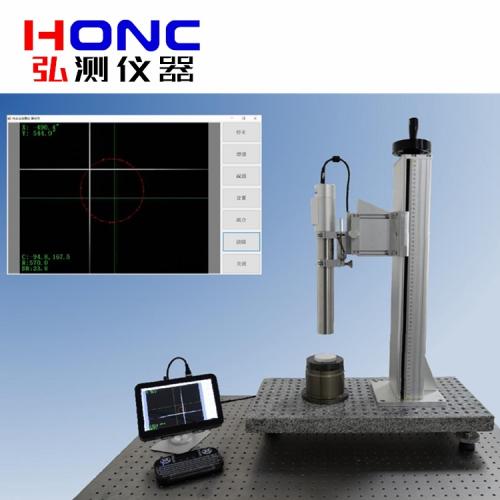

HTM-200A、HTM-300A型 高精度軸擺測量?jī)x
產品簡介 Product introduction
本系列高精度軸擺測量?jī)x采用光學方法結合光電自準直技術和數字圖像處理進行高精度軸擺測量，可提供高達±0.2角秒的軸擺測量精度，較之傳統的機械式軸擺測試儀具有使用操作簡單、測量效率高、測量精度高等一系列優點。

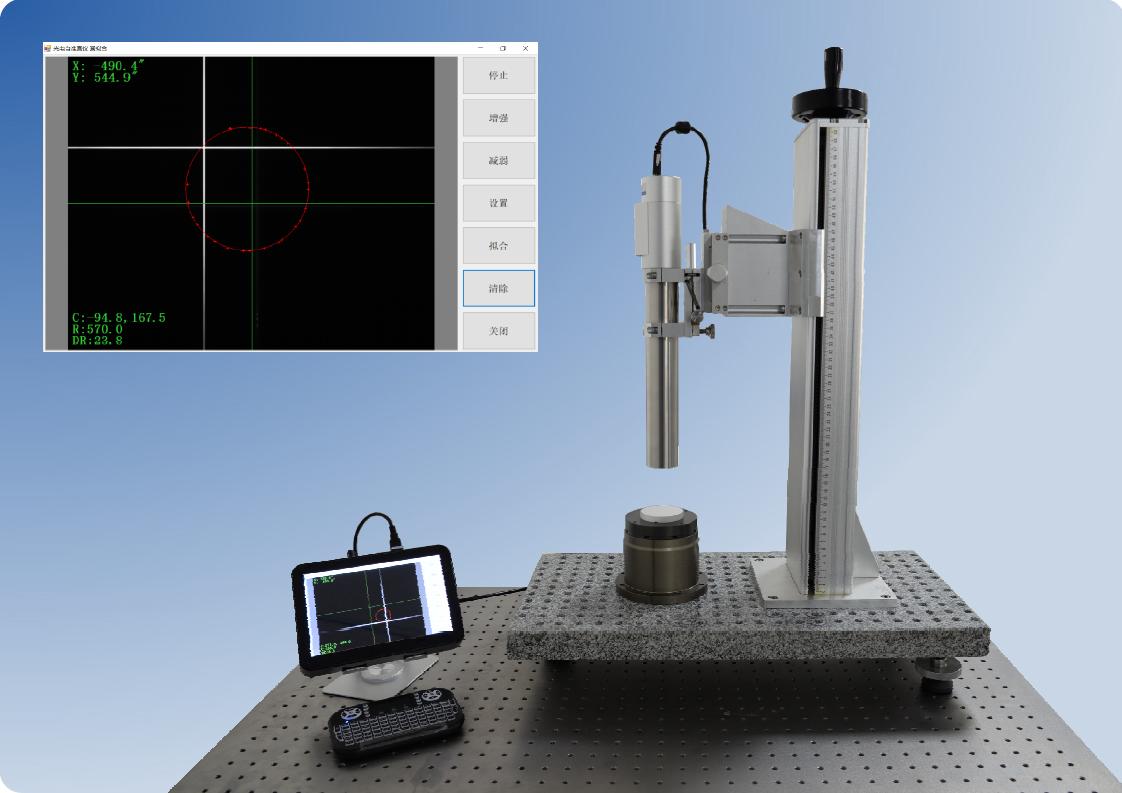

本系列高精度軸擺測量?jī)x由一個雙軸電子自準直儀、平面反射鏡、測試臺架及測量軟件構成。運行于上位計算機的測量軟件可顯示實時視頻圖像、自動采樣、擬合和顯示測量數據；產品采用了高穩定的花崗巖基座，為用戶提供了高性價比的軸擺測量檢測方案。
應用范圍 Applications
■ 高精度雙軸電子自準直一體(high precision dual axis electric auto-collimator);
■ 長壽命LED光源(Long life Light Sources);
■ 高分辨率圖像傳感器(High resolution image Sensor);
■ 軟件直接顯示測量結果， 無需人工讀數(Software calculated measurement results automatically);
■ 可打印的測量報表(Printable measurement report);
■ 全數字信號處理(Digital image processing technology);
■ 即插即用USB接口(USB 2.0 high speed interface);

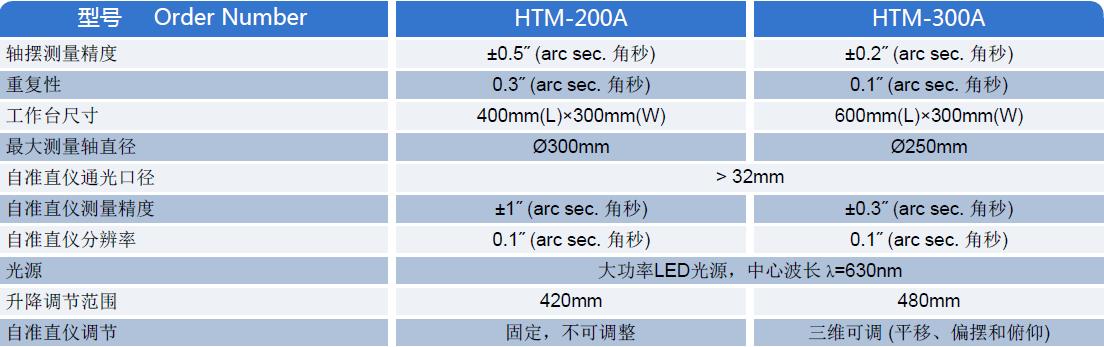

技術指標 Technical indicators
大理石平臺【可選0級，00級或000級?！?/strong>
1、花崗巖平板精度等級：00級
2、外形尺寸：1000mm×1000mm×150mm
3、最大承載能力：300kg
4、含平板千斤頂?shù)撞恐Ъ?/span>
5、安裝后平臺上表面距地面高度為700mm~800mm
6、可選配1000*1000mm、1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸；
標準配置 Standard configuration
1、主機及附件：1套；
2、電氣系統：1套；
3、測量平臺：1套；
4、顯示系統：1套；
5、分析軟件：1套；
6、隨機文件：1套；
選配附件 Optional accessories
● 筆記本電腦 ● 二維可調反光鏡 ● 高精度穩定臺
● 無線遙控器 ● 直角轉像鏡 ● 專用三腳架
● 激光快速找準器 ● 金屬多面棱體 ● 小型旋轉工作臺
● 可調平臺 ● 高精度升降臺 ● 角錐棱鏡
● 測量橋板 ● 多軸傾斜臺
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
