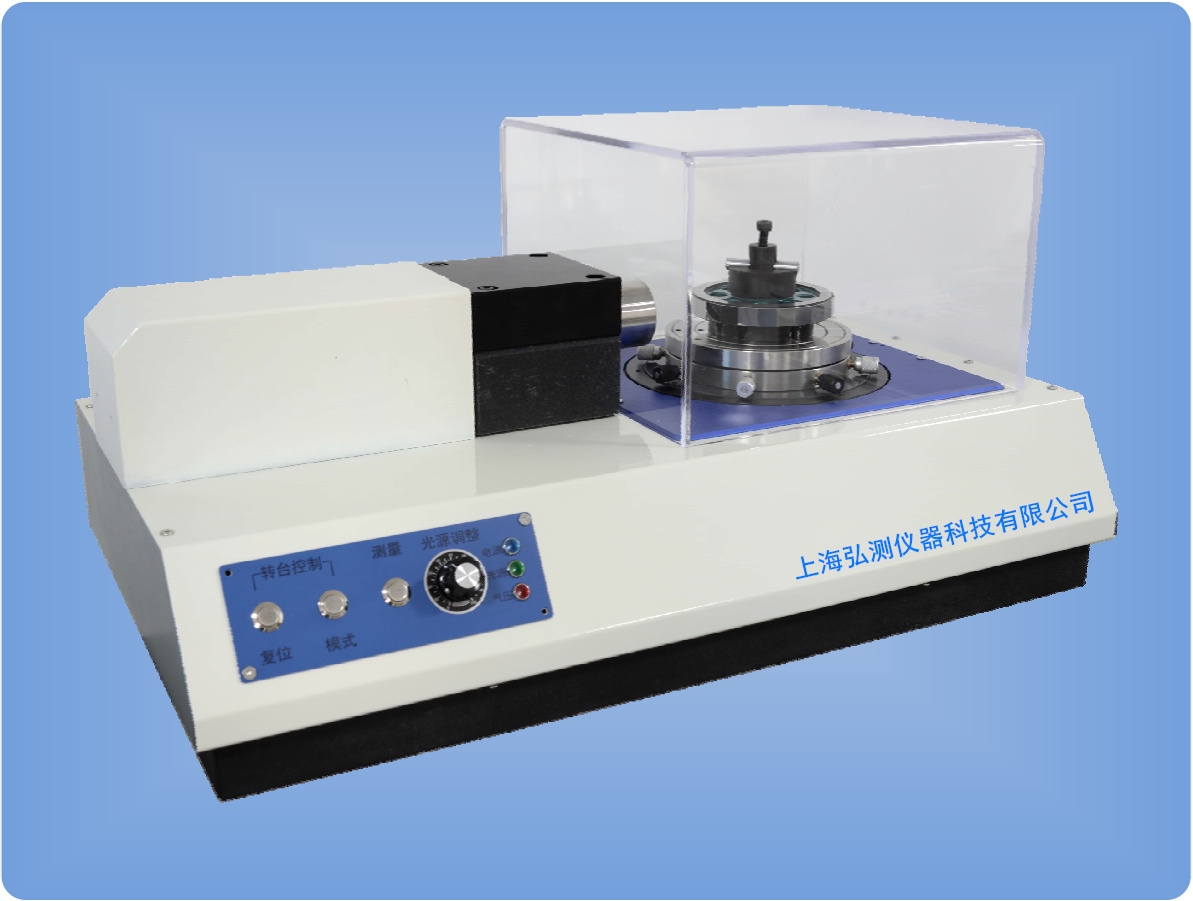

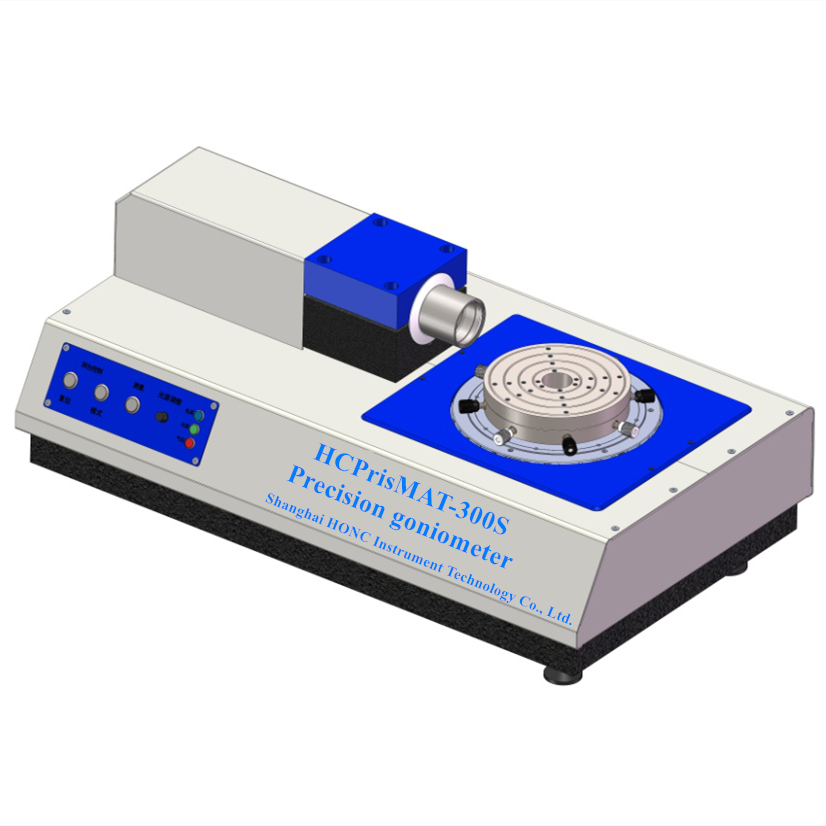

HCPrisMAT-300S型 高精度精密測角儀（高精度精密測角系統、絕對測角儀）
產品簡介 Product introduction

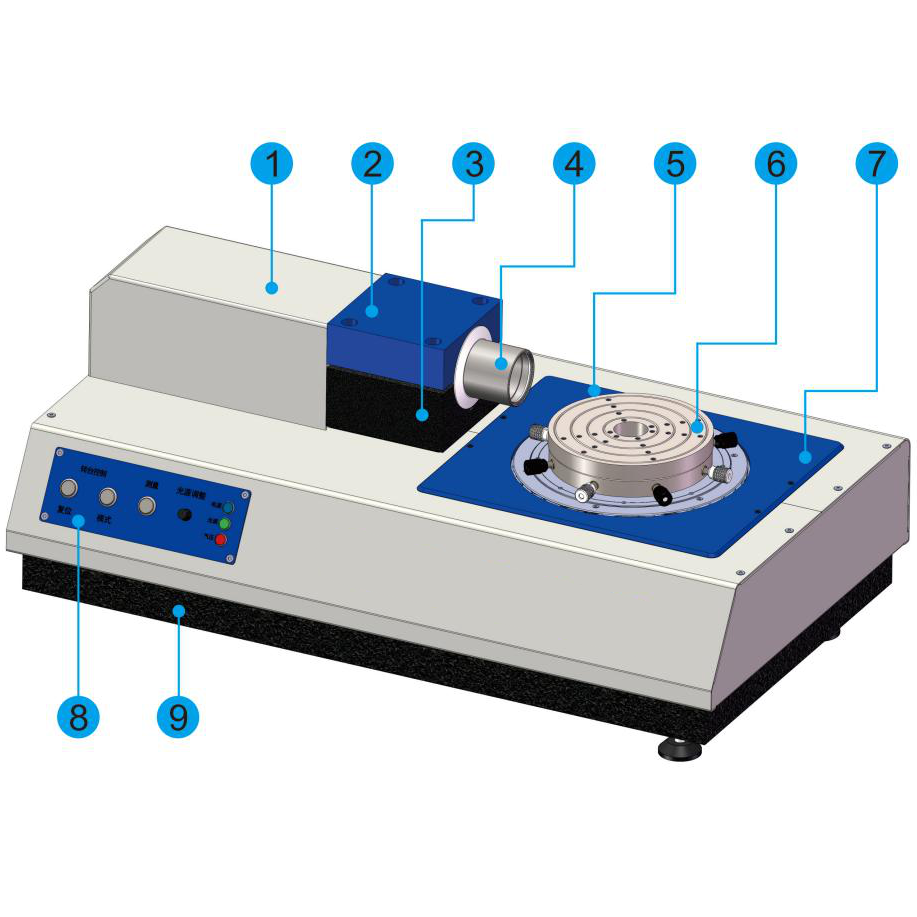

本系列高精度精密測角儀（高精度精密測角系統、絕對測角儀），是由四部分組成，分別是高精度雙軸電子光電自準直儀、金屬正多面棱體、高精度精密多齒分度臺和大理石工作臺組合而成，構成高精度角度測量的完備測量系統，可實現0-360°任意角度的測量。也可用于檢測各種高精度精密多齒分度臺、多面棱體、角度塊規、光學棱鏡、各種轉臺、電機、編碼器等高精度角度器件的任意旋轉角度定位精度、回轉精度和角度定位重復性的檢測。
本儀器具有測角精度高、操作方便、可實現自動測量等特點。它適用于科研、計量部門的實驗，儀器及機械制造業的角度計量、檢測之用。
本系統是以高精度光電自準直儀和高精密氣浮轉臺為核心的精密測角產品，主要用于測量棱鏡、棱體和其它平面光學零件的平面角度偏差，是一種通用的精密角度測量設備。

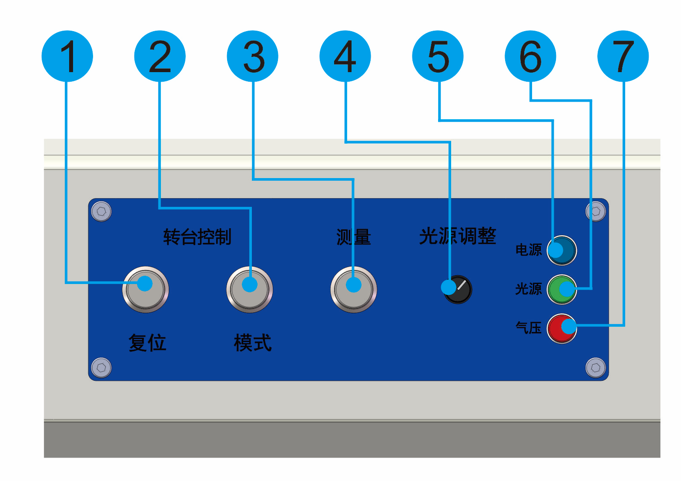

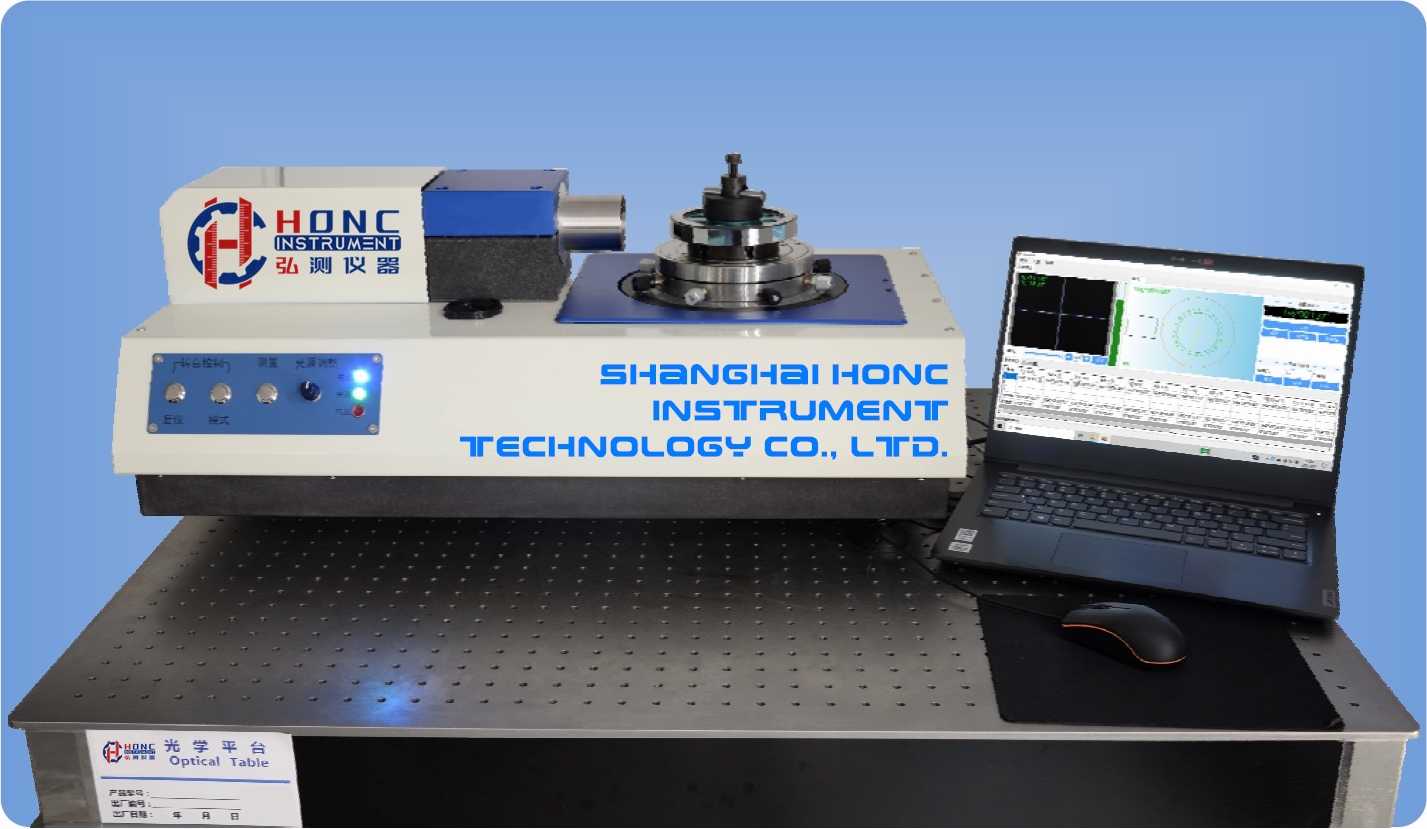

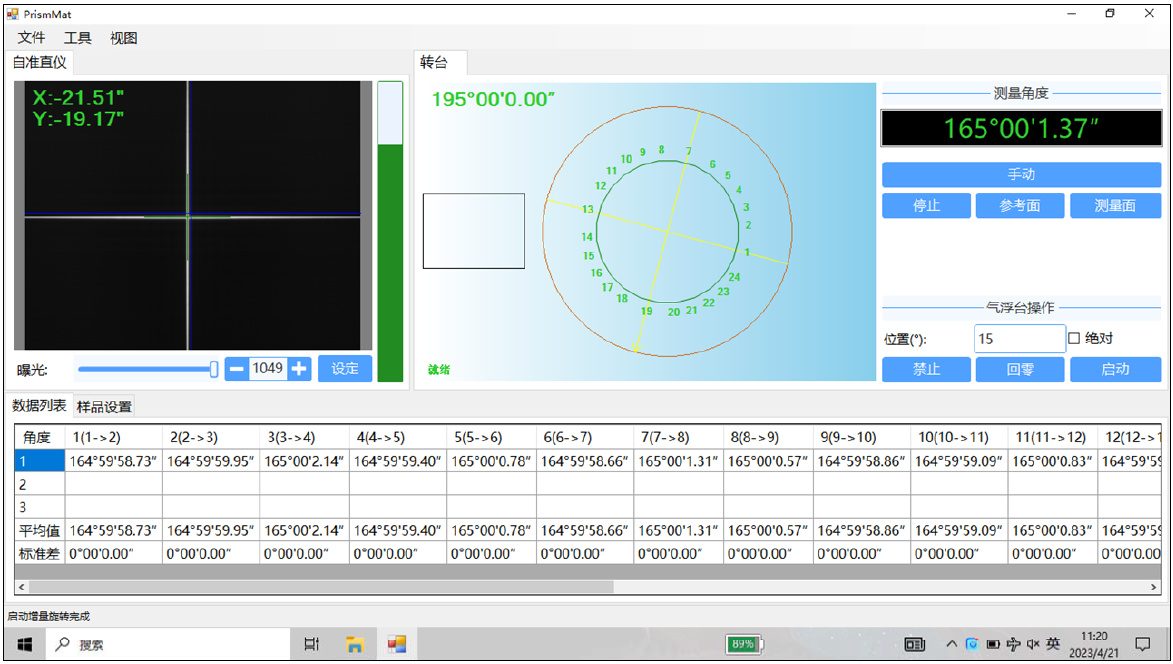

HCPrisMAT系列產品采用了HC系列產品中自準直測角精度高達±0.1?（角秒）的產品和HONC_AQT系列高精密氣浮轉臺集成。氣浮轉臺集成雷尼紹RESM系列高精密碼盤、雙細分讀數頭和無框直驅力矩電機，在0°—360°范圍內提供任意位置提供優于±0.5?（角秒）定位精度。HCPrisMAT產品整體采用大理石基座和整體框架設計，結構穩定可靠；配套的專用測量軟件可完成手動測量和自動測量功能。
應用范圍 Applications
■ 光學棱鏡任意角度的檢測；
■ 光學棱鏡塔差的測量；
■ 光楔角度的測量；
■ 光學窗口平行度的測量；
■ 多面棱體的檢定和校準；
■ 多齒分度臺的檢定和校準；
■ 氣浮轉臺，DDR轉臺，旋轉工作臺等各種轉臺的旋轉角度定位和角度重復性的檢測；
■ 電機、編碼器等任意旋轉角度定位精度、回轉精度和角度定位重復性的檢測；
■ 角度塊規的角度檢測；
■ 其他平面，平臺等小角度偏移量的檢測；
■ 可用千高精度導航用的激光陀螺、遙感、遙測中的多面體掃描鏡測量；
■ 大屏幕投影顯示中的高精度光學棱鏡、各種光學制導用的高精度光學棱鏡測量，及許多對角度有嚴格要求的光學和機械零件加工領域。
■ 除了直接測量光學及機欖零件拋光表面的角度外，光學測量所涉及的許多指標是可以通過測量角度后直接得到的。例如，玻璃材料的折射率，光學系統的焦距，自聚焦透鏡的數值孔徑等。
技術指標 Technical indicators
產品型號 (Order Number) | HONC_HCPrisMAT-300S |
角度測量精度(Accuracy)【1】 | ±0.5?(角秒, arc sec.) |
重復性(Repeatability) | 0.3?(角秒, arc sec.) |
角度測量范圍(Measuring Range) | 0° ~ 360° |
旋轉工作臺類型(Rotary Table) | 氣浮軸承旋轉臺（集成高精密圓光柵及無框力矩電機）Air-bearing rotary table (integrated high-precision rotary encoder and frameless torque motor) |
工作臺直徑(Working Table Diameter) | φ200mm【可選配φ300mm】 φ200mm [φ300mm optional] |
最大被測產品直徑 (Working Range) | Φ225mm【可選配φ450mm】 Φ225mm [φ450mm optional] |
被測表面面積(Surface Area)【2】 | >4mm2 |
儀器中心光軸高度(Axis Height)【3】 | 0mm ~ 45mm |
轉臺承重(Load Capacity) | 40Kg【可選配80Kg】 |
轉臺跳動(Radial & Axial Accuracy ) | 軸向和徑向≤0.2μm Axial and radial ≤0.2μm |
自準直儀通光口徑(Optical Diameter) | 45mm |
自準直儀精度(Autocollimator Accuracy )【4】 | ±0.1?(角秒, arc sec.) |
自準直儀分辨率(Autocollimator Resolution) | 0.01?(角秒, arc sec.) |
自準直儀測量范圍(Autocollimator Measuring Range) | 2200"×1700"(角秒, arc sec.) |
光源 (Light Source) | 大功率LED光源，中心波長525nm High power LED light source, center wavelength 525nm |

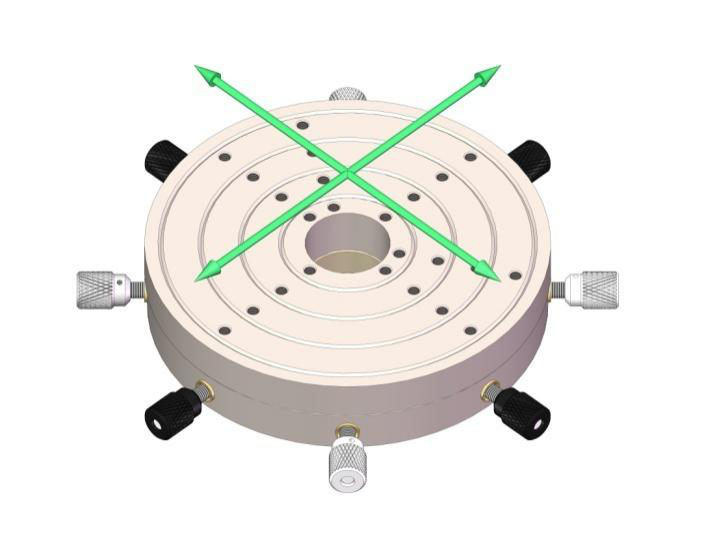

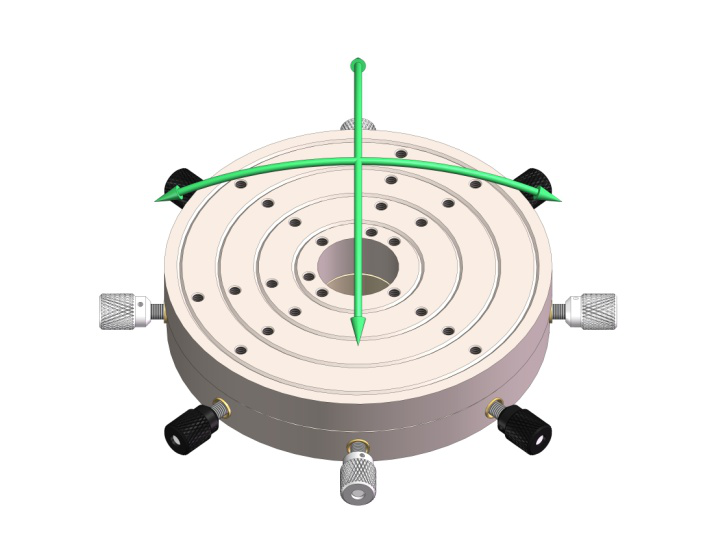

可調工作臺(Working Table) | ?150mm臺面8旋鈕可調工作臺(二維平移調整和正交傾斜調整) ?150mm table top 8-knob adjustable table (2D pan adjustment and orthogonal tilt adjustment) |
外形尺寸(Dimension ) | 725mm(L)x410mm(W)x300mm(H) |
重量 (Weight) | 80kg |
大理石平臺【可選0級，00級或000級?！?/strong>
1、花崗巖平板精度等級：00級
2、外形尺寸：1000mm×1000mm×150mm
3、最大承載能力：300kg
4、含平板千斤頂?shù)撞恐Ъ?/span>
5、安裝后平臺上表面距地面高度為700mm~800mm
6、可選配1000*1000mm、1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸；
標準配置 Standard configuration
1、精密測角儀主機及附件：1套；
2、電氣系統：1套；
3、氣浮轉臺系統：1套；
4、控制系統：1套；
5、分析軟件：1套；
6、隨機文件：1套；
選配附件 Optional accessories
● 筆記本電腦 ● 二維可調反光鏡 ● 高精度穩定臺
● 無線遙控器 ● 直角轉像鏡 ● 專用三腳架
● 激光快速找準器 ● 金屬多面棱體 ● 小型旋轉工作臺
● 可調平臺 ● 高精度升降臺 ● 角錐棱鏡
● 測量橋板 ● 多軸傾斜臺
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
