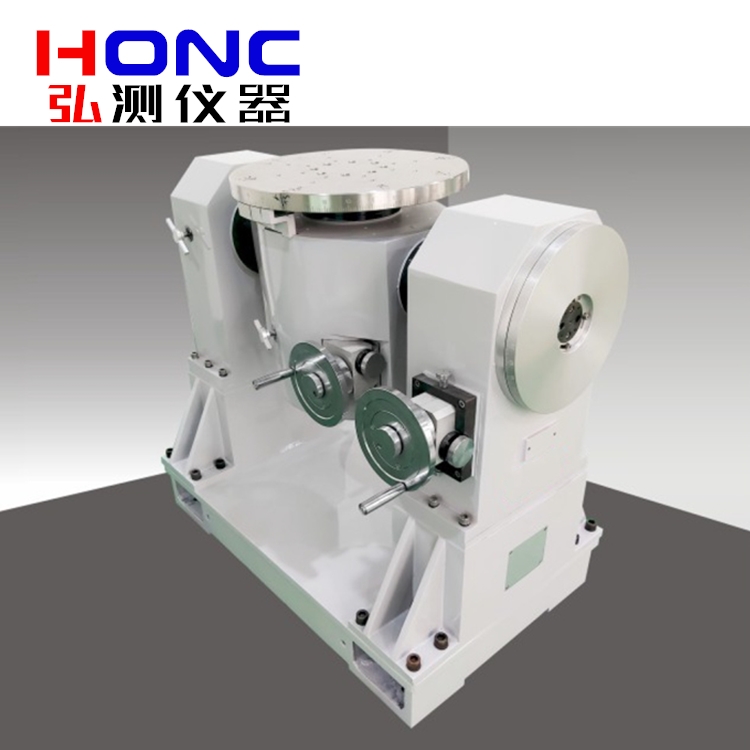

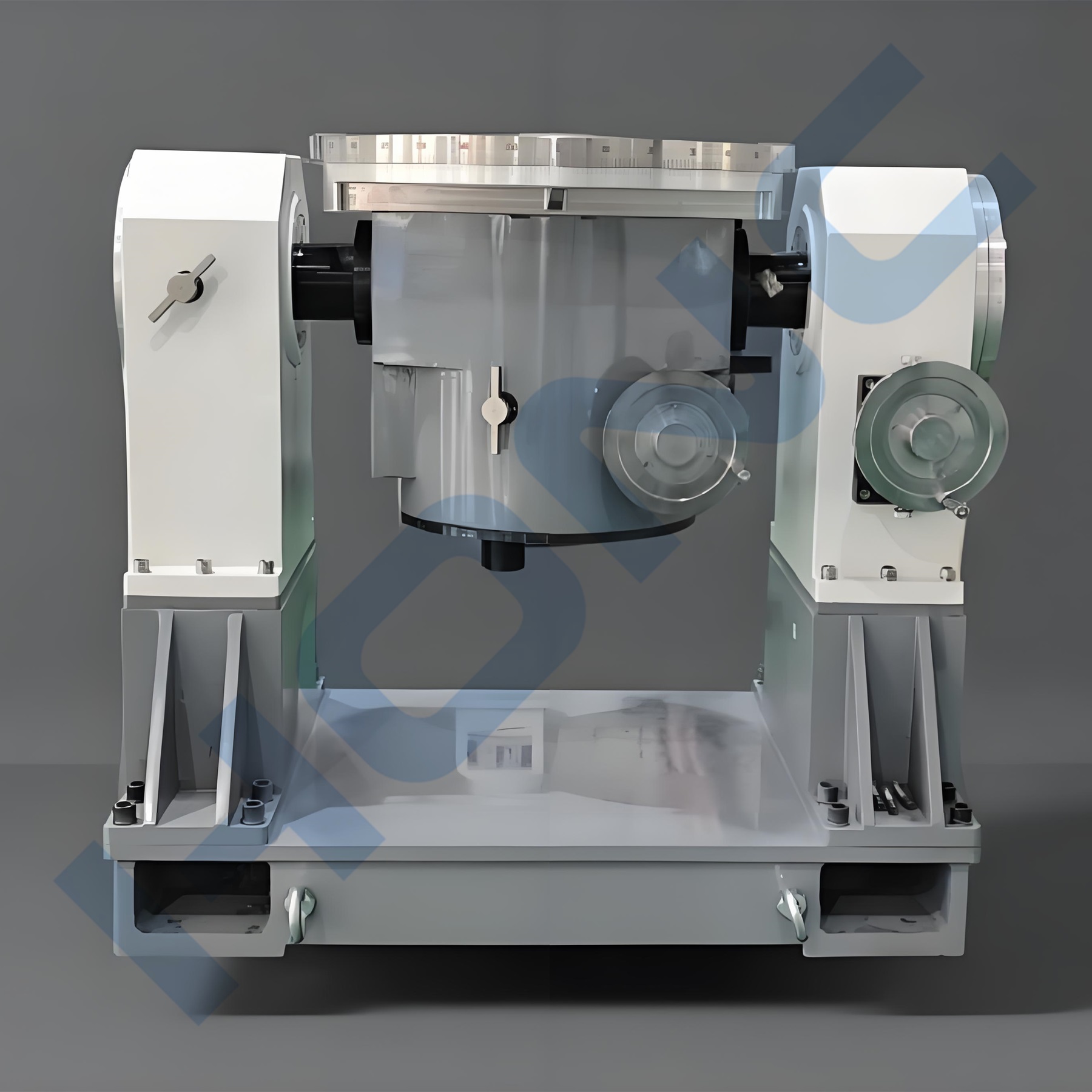

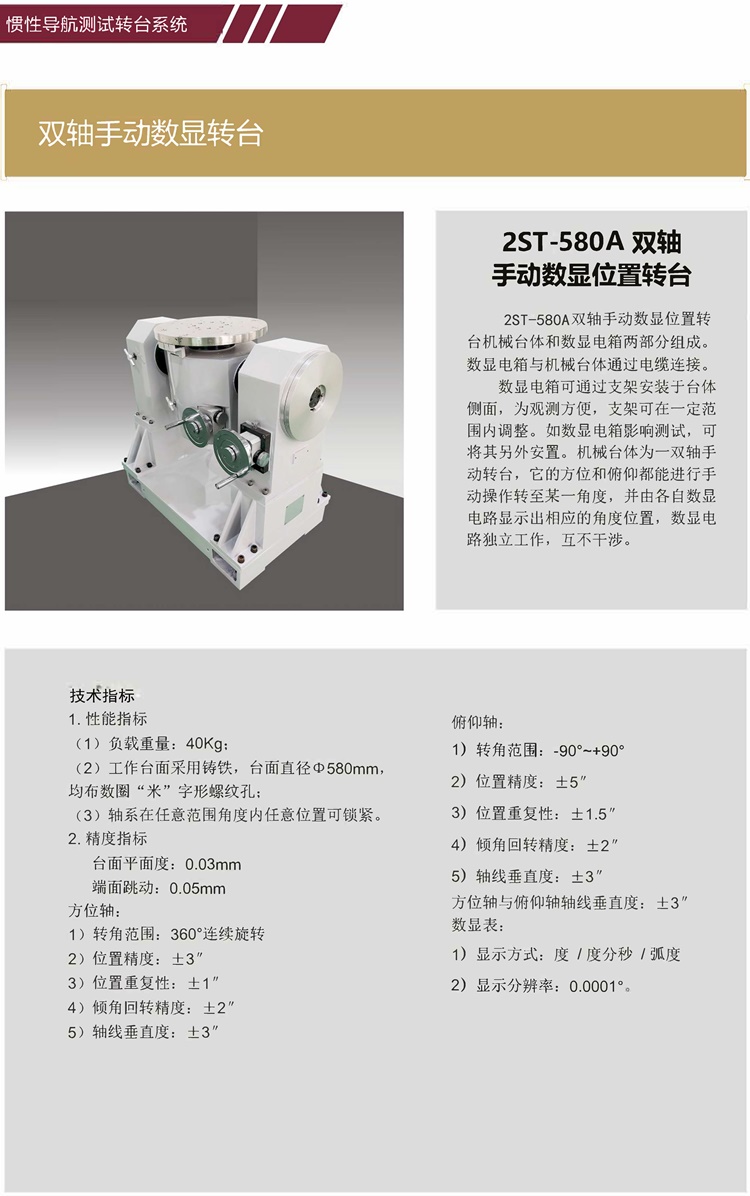

2ST-580A型 雙軸手動數顯位置轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
雙軸手動數顯位置轉臺是一種用于精密測量和定位的設備，它通常由兩個可以獨立旋轉的軸組成，它的方位和俯仰都能進行手動操作轉至某一角度，并由各自數顯電路顯示出相應的角度位置，數顯電路獨立工作，互不干涉。
The dual-axis manual digital display position turntable is a device used for precision measurement and positioning. It usually consists of two axis that can be rotated independently. Its azimuth and pitch can be manually operated to a certain angle, and the corresponding angular position is displayed by respective digital display circuits. The digital display circuits work independently without interfering with each other.
技術指標 Technical indicators
1.性能指標：
（1）負載重量/Load Weight：40Kg；
（2）臺面直徑/Table Diameter：Φ580mm；
（3）工作臺面采用鑄鐵，均布數圈“米”字形螺紋孔；
（4）軸系在任意范圍角度內任意位置可鎖緊。
2.精度指標：
臺面平面度/Table Flatness：0.02mm；
端面跳動/Table Runout：0.02mm；
3.方位軸：
1）轉角范圍：360°連續旋轉；
2）位置精度：±3″；
3）位置重復性：±1″；
4）傾角回轉精度：±2″；
5）軸線垂直度：±3″；
4.俯仰軸：
1）轉角范圍：-90°~+90°；
2）位置精度：±5″；
3）位置重復性：±1.5″；
4）傾角回轉精度：±2″；
5）軸線垂直度：±3″；
5.方位軸與俯仰軸軸線垂直度：±3″；
6.數顯表：
1）顯示方式：XXX.XXXX°；
2）顯示分辨率：0.0001°。

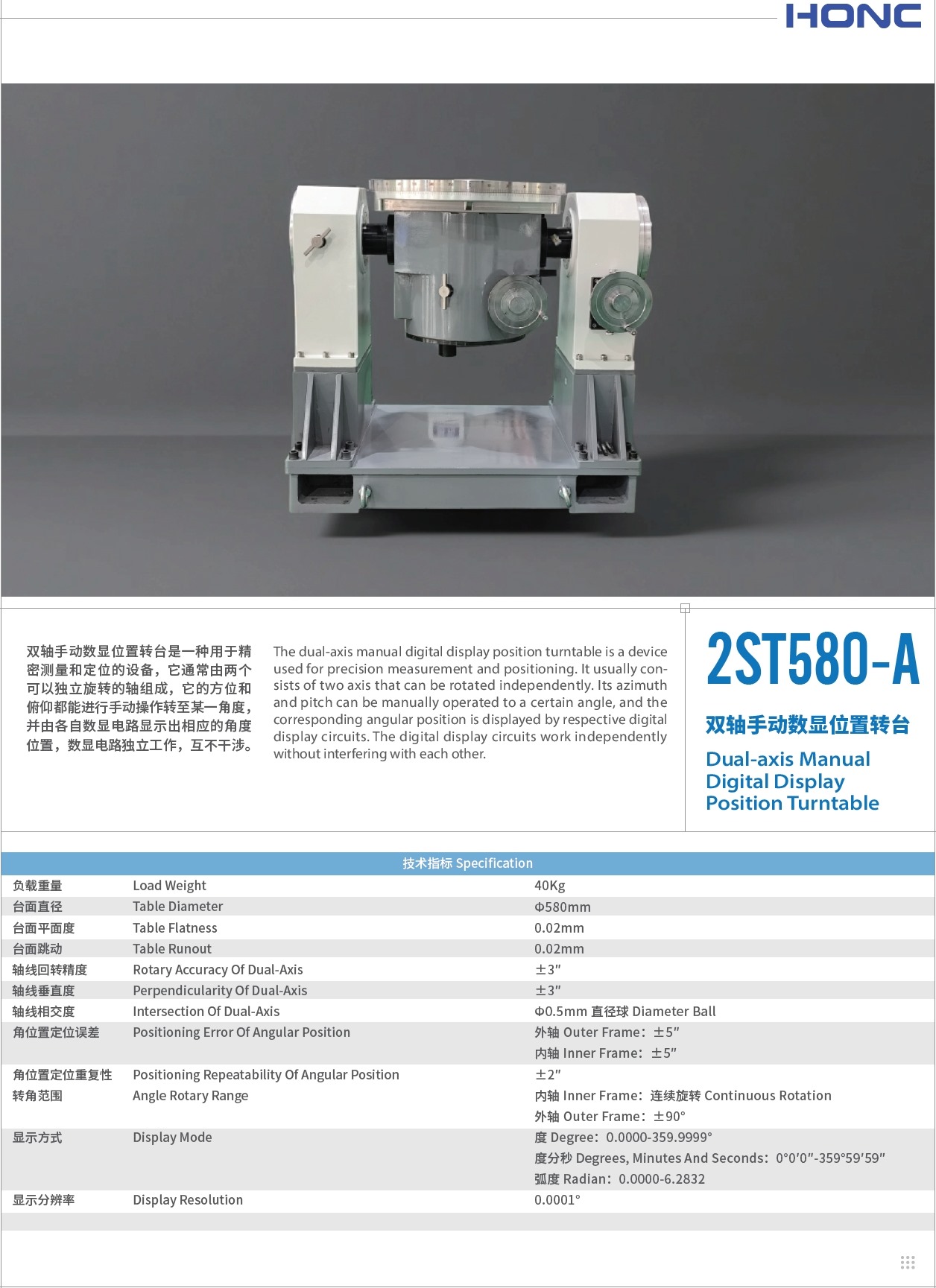

1.負載重量/Load Weight：40Kg；
2.臺面直徑/Table Diameter：Φ580mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.軸線回轉精度/ Rotary Accuracy Of Dual-Axis：±3"；
6.軸線垂直度/ Perpendicularity Of Dual-Axis：±3"；
7.軸線相交度/Intersection Of Dual-Axis：Φ0.5mm直徑球/DiameterBall；
8.角位置定位誤差/ Positioning Error Of Angular Position：
外軸/OuterFrame：±5"；
內軸/Inner Frame：±5"；
9.角位置定位重復性/ Positioning Repeatability Of Angular Position：±2"；
10.轉角范圍/ Angle Rotary Range：
內軸/Inner Frame：連續旋轉Continuous Rotation；
外軸/OuterFrame：±90°；
11.顯示方式/ Display Mode：
度/ Degree：0.0000-359.9999°；
度分秒/ Degrees, Minutes And Seconds：0°0'0"-359°59'59"；
弧度/ Radian：0.0000-6.2832；
12.顯示分辨率/Display Resolution：0.0001°；
