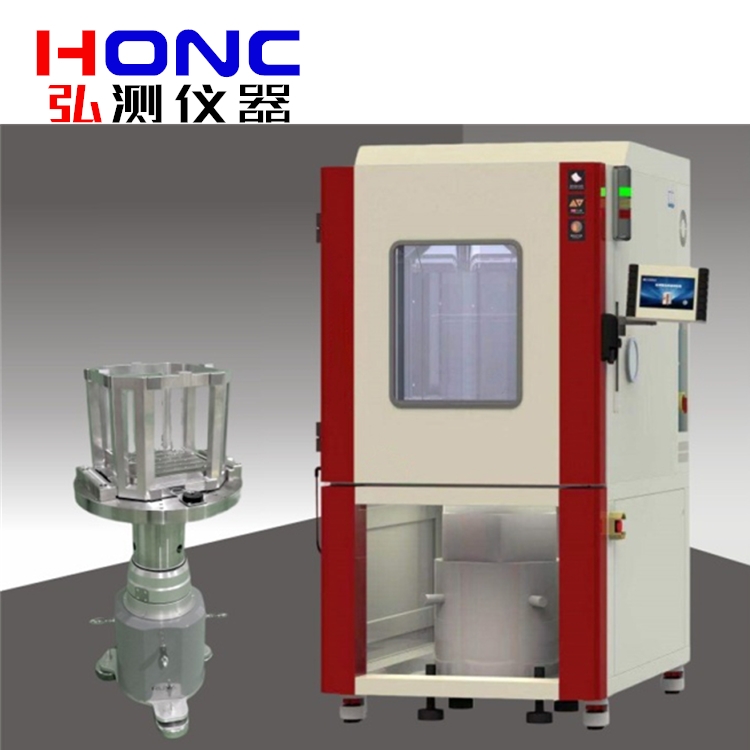

DT-450WK型 帶溫箱單軸電動速率位置轉臺【慣性導航測試轉臺】
產品簡介 Product introduction

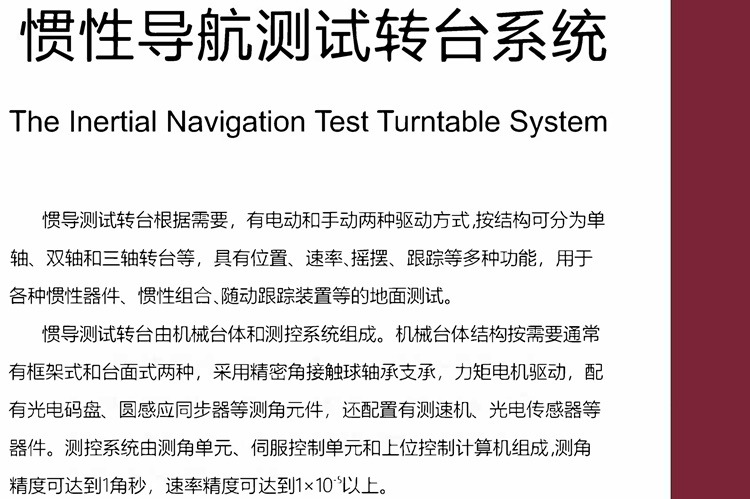

慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
可對MEMS陀螺進行溫度特性試驗，獲得MEMS陀螺儀的模態諧振頻率和品質因數隨溫度變化關系曲線，從而給出分段式溫度補償方法。啟動過程中的零偏測量；不同溫度的零偏測量；溫度變化引I起MEMS陀螺誤差的測量；采取溫度補償措施后，不同溫度的零測量；可提供綜合測試評估報告。
The turntable can test the temperature characteristics of the MEMS gyroscope, and obtain the relationship curve of the modal resonant frequency and the figure of merit of the MEMS gyroscope with temperature, so as to give a segmented temperature compensation method. Zero bias measurement during startup; zero bias measurement at different temperatures; measurement of MEMS gyro errors caused by temperature changes; zero measurement at different temperatures after taking temperature compensation measures; a comprehensive test evaluation report can be provided.

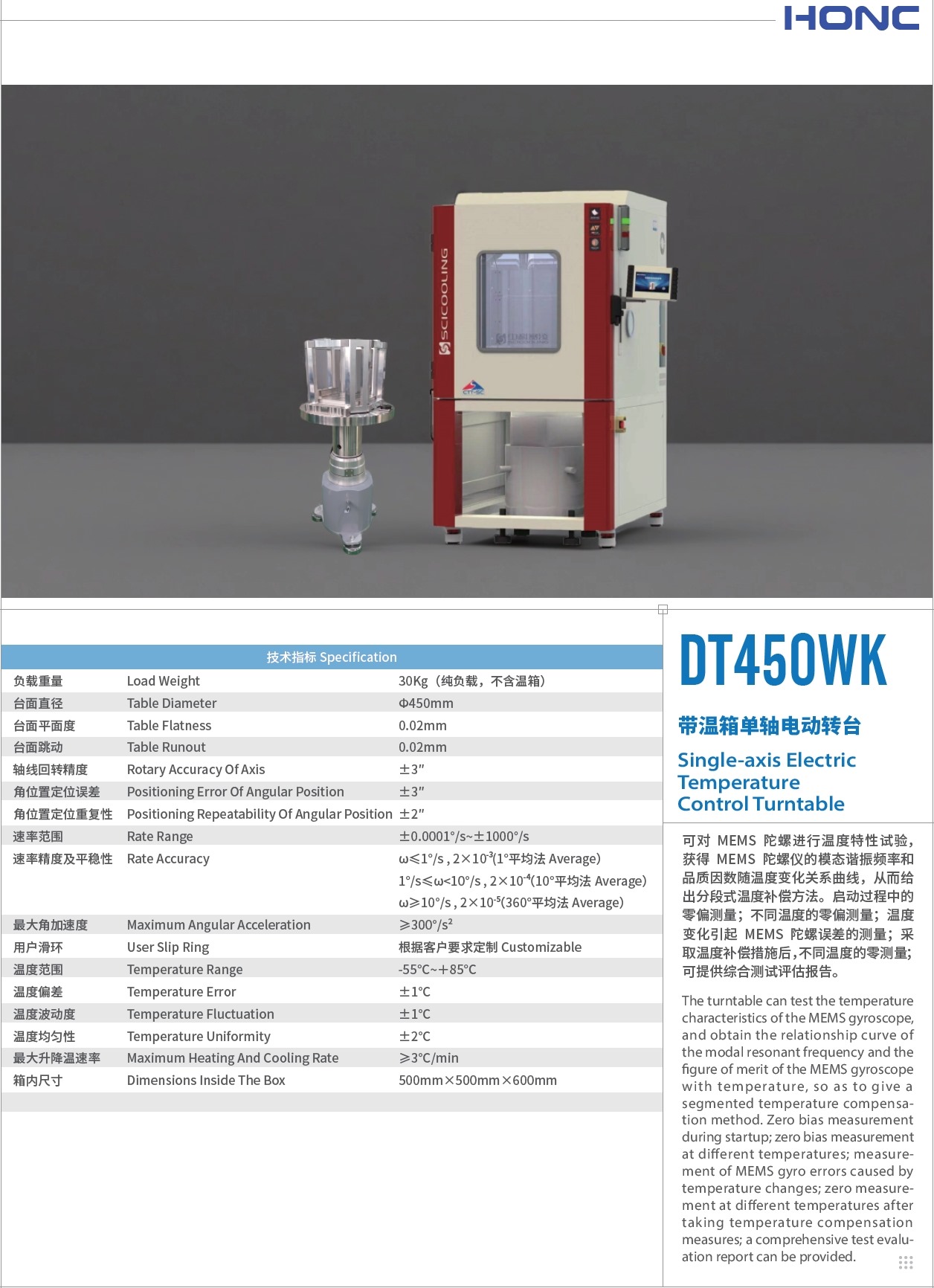

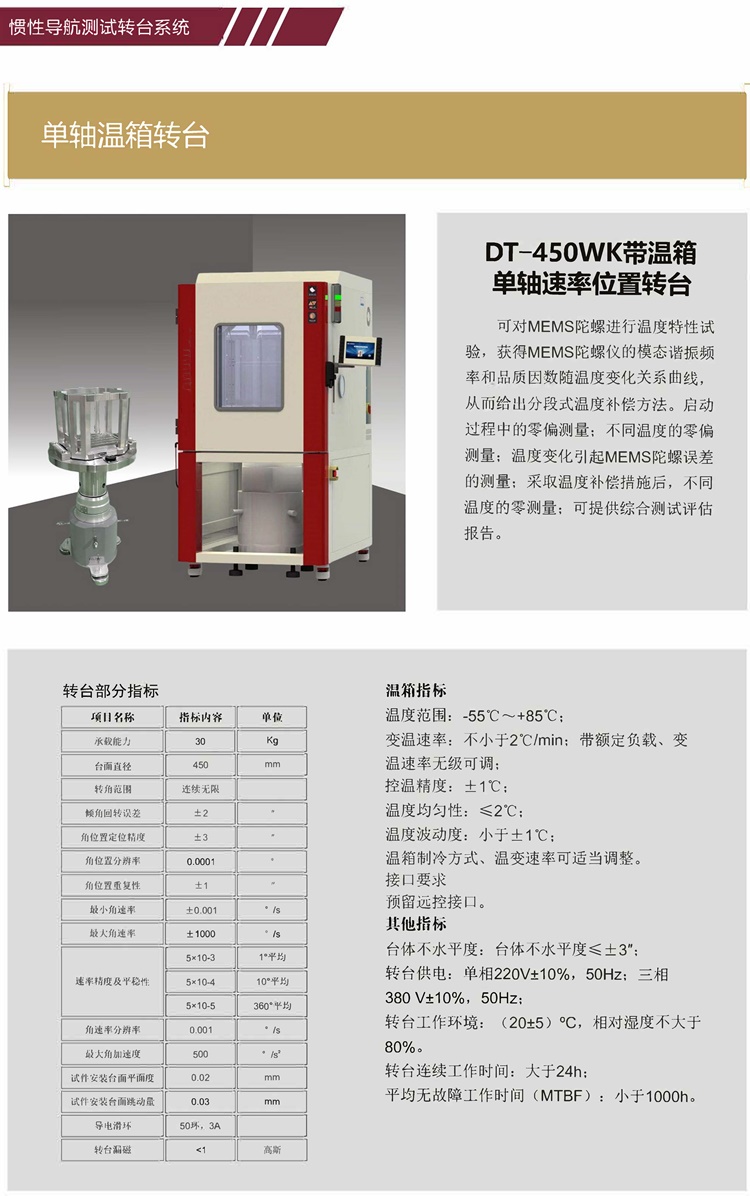

技術指標 Technical indicators
1.負載重量/Load Weight：30Kg（純負載，不含溫箱）；
2.臺面直徑/Table Diameter：Ф450mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.轉角范圍/Corner range：360°連續無限/360° continuous and unlimited；
6.傾角回轉誤差/Rotary Accuracy Of Axis：±2″；
7.角位置定位精度/Positioning Error Of Angular Position：±3″；
8.角位置分辨率/Angular position resolution：0.0001°；
9.角位置定位重復性/Positioning Repeatability Of Angular Position：±1″；
10.速率范圍/Rate Range：±0.0001°/s~±1000°/s；
11.速率精度及平穩性/Rate Accuracy：
ω≤1°/s，2×10-3 (1°平均法Average）；
1°/s≤ω<10°/s，2×10-4（10°平均法Average）；
ω≥10°/s，2×10-5（360°平均法 Average）；
12.角速率分辨率：0.001°/s；
13.最大角加速度/Maximum Angular Acceleration：≥300°/s2；
14.用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
15.轉臺漏磁/Turntable magnetic flux leakage：<1高斯/Gauss；
16.溫度箱指標/Temperature box indicators：
溫度范圍/Temperature Range：-55℃～+85℃；
最大升降溫速率/Maximum Heating And Cooling Rate：≥3°C/min；帶額定負載、變溫速率無級可調；
溫度偏差/Temperature Error：±1℃；
溫度均勻性/Temperature Uniformity：≤±2℃；
溫度波動度/Temperature Fluctuation：小于±1℃；
溫箱制冷方式：溫變速率可適當調整。
箱內尺寸/Dimensions Inside The Box：500mm×500mm×600mm；
接口要求：預留遠控接口。
