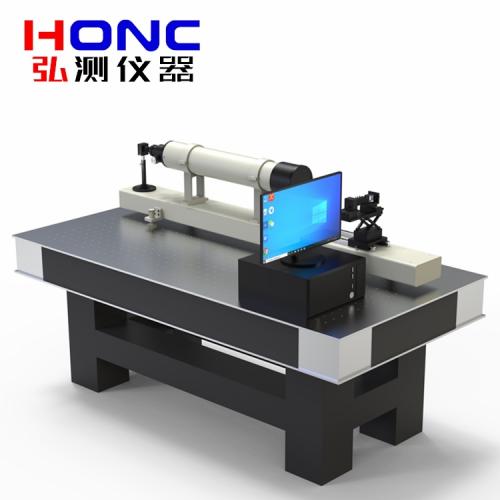

JGF-1000H型 高精度激光光軸校準儀(高精度激光光軸校準測試系統)
(技術指標可定制)

產品簡介 Product introduction
JGF-1000H型 高精度激光光軸校準儀(高精度激光光軸校準測試系統),主要用于激光測距類產品和激光雷達產品的激光發射光軸及接收光軸的調校和在線檢測。針對不同波段單線或多線的激光發射光軸與接收光軸校準檢測。
技術指標 Technical indicators
1、光學系統:同軸透射式;
2、焦 距: 1000mm;
3、有效孔徑:φ130mm;
4、視 場: 1°36′;
5、分 辨 率:≤1.3″ @532nm;
6、平行性:≤10″;
7、工作波長:905nm;
8、重量:150kg;
標準配置 Standard configuration
名稱 | 數量 | 單位 | 詳細信息 |
F-1000HD型 平行光管 | 1 | 套 | 905nm專用 |
含導軌的基座、鏡管支架 | 1 | 套 |
|
工業相機1 | 1 | 個 | 含6-60mm變焦鏡頭1個 |
工業相機2 | 1 | 個 | 含8mm定焦鏡頭1個 |
專用計算機 | 1 | 臺 |
|
分光棱鏡 | 2 | 件 | 30mm*30mm*30mm |
二極管 | 3 | 只 | 905nm(工作電壓1.5V) |
分光組件 | 1 | 套 |
|
直流電源 | 1 | 臺 | 1.5V |
備注:測試夾具需客戶自行設計加工,亦可委托我公司設計加工,費用另計; |

|  |
產品外形尺寸圖 |


新款外觀,僅供參考,請以實物為準
