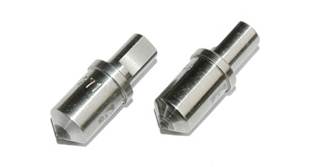

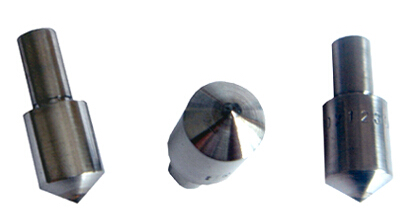

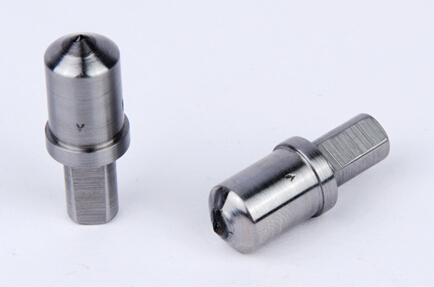

金剛石維氏壓頭、顯微壓頭
產品簡介 Product introduction
維氏硬度試驗方法是英國史密斯（R.L.Smith）和塞德蘭德（C.E.Sandland）于1925年提出的。英國的維克斯—阿姆斯特朗（Vickers-Armstrong）公司試制了第一臺以此方法進行試驗的硬度計。和布氏、洛氏硬度試驗相比，維氏硬度試驗測量范圍較寬，從較軟材料到超硬材料，幾乎涵蓋各種材料。
維氏硬度的測定原理基本上和布氏硬度相同，也是根據壓痕單位面積上的載荷來計算硬度值。所不同的是維氏硬度試驗的壓頭是金剛石的正四棱錐體。試驗時，在一定載荷的作用下，試樣表面上壓出一個四方錐形的壓痕，測量壓痕對角線長度，除以計算壓痕的表面積，載荷除以表面積的數值就是試樣的硬度值，用符號HV表示。
維氏硬度代號：HV
單位：kN/mm2
維氏硬度英文詞條名：Vickers-hardness 表示材料硬度的一種標準。由英國科學家維克斯首先提出。以49.03~980.7N的負荷,將相對面夾角為136°的方錐形金剛石壓入器壓材料表面,保持規定時間后，用測量壓痕對角線長度，再按公式來計算硬度的大小。它適用于較大工件和較深表面層的硬度測定。維氏硬度尚有小負荷維氏硬度，試驗負荷1.961~<49.03N，它適用于較薄工件、工具表面或鍍層的硬度測定；顯微維氏硬度，試驗負荷<1.961N，適用于金屬箔、極薄表面層的硬度測定。
HV-適用于顯微鏡分析。維氏硬度(HV) 以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用載荷值除以材料壓痕凹坑的表面積，即為維氏硬度值(HV)。
計算公式為：
P為載荷，如10kg。 d為壓痕對角線長度。
我公司生產的金剛石維氏壓頭，適用于國內外各種型號的小負荷維氏硬度計，如ＨＶ－５；ＨＶ－１０；ＨＶ－３０；ＨＶ－５０；ＨＶＳ－５；ＨＶＳ－１０；ＨＶＳ－５０及布洛維187.5型等硬度計。（PS：國內外各種型號的維氏硬度計，特殊規格壓頭可來圖、來樣定做。）
應用領域 Application fields
維氏硬度計測量范圍寬廣，可以測量目前工業上所用到的幾乎全部金屬材料，從很軟的材料（幾個維氏硬度單位）到很硬的材料（3000個維氏硬度單位）都可測量。
工作原理 Working principle
維氏硬度計的原理：采用正四棱錐體金剛石壓頭，在試驗力的作用下壓入試樣表面，保持規定時間好，卸除試驗力，測量試樣表明壓痕的對角線長度。
性能特點 Performance characteristics
■ 純天然一級鉆石壓頭；
■ 一級精度，精度符合JJG334-93；
■ 焊接工藝先進，堅實耐用；
■ 測量準確，穩定性高；
■ 壓頭柄為高品質不銹鋼，外觀精美；
■ 維氏硬度計最大的優點在于其硬度值與試驗力的大小無關，只要是硬度均勻的材料，可以任意選擇試驗力，其硬度值不變。這就相當于在一個很寬廣的硬度范圍內具有一個統一的標尺。這一點又比洛氏硬度試驗來的優越。
技術指標 Technical indicators
| 名稱 | 型號 | 規格 | 適配硬度計 |
| 金剛石維氏壓頭 | HV-2 | 136?*Φ10*25*Φ6.35 | HV-5，HV-10，HV-30，HV-50小負荷維氏硬度計 |
| 金剛石維氏壓頭 | HV-3 | 136?*Φ10*14*Φ4 | HV-5，HV-10，HV-30，HV-50小負荷維氏俄羅斯系列硬度計 |
| 金剛石維氏壓頭 | HV-5 | 136?*Φ10*18.5*Φ5 | HV-5，HV-10，HV-30，HV-50小負荷維氏山東系列硬度計 |
| 金剛石維氏壓頭 | HV-6 | 136?*Φ6*14*Φ3 | HV-1000，1000g系列 顯微維氏硬度計 |
維氏硬度測試樣品要求：
雖然維氏硬度既可以測量較軟的材料，又可以測量較硬的材料，但它對試樣同樣有著自己的要求。只有選擇合適的試樣，才能避免由此帶來的誤差，得到準確的維氏硬度值。
維氏硬度測試樣品的要求大致如下：
試樣外表要求：
維氏硬度試樣表面應光滑平整，不能有氧化皮及雜物，不能有油污。一般的，維氏硬度試樣表面粗糙度參數Ra不大于0.40μm，小負荷維氏硬度試樣不大于0.20μm，顯微維氏硬度試樣不大于0.10μm。（μm是表面粗糙度參數Ra的單位。）
試樣制備的要求：
維氏硬度試樣制備過程中，應盡量減少過熱或者冷作硬化等因素對表面硬度的影響。
此外，對于小截面或者外形不規則的試樣，如球形、錐形，需要對試樣進行鑲嵌或者使用專用平臺。
