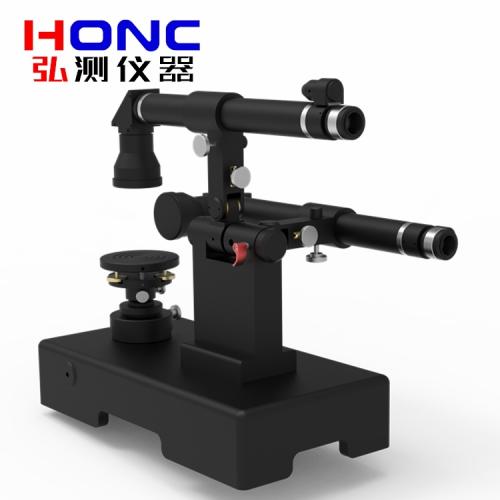

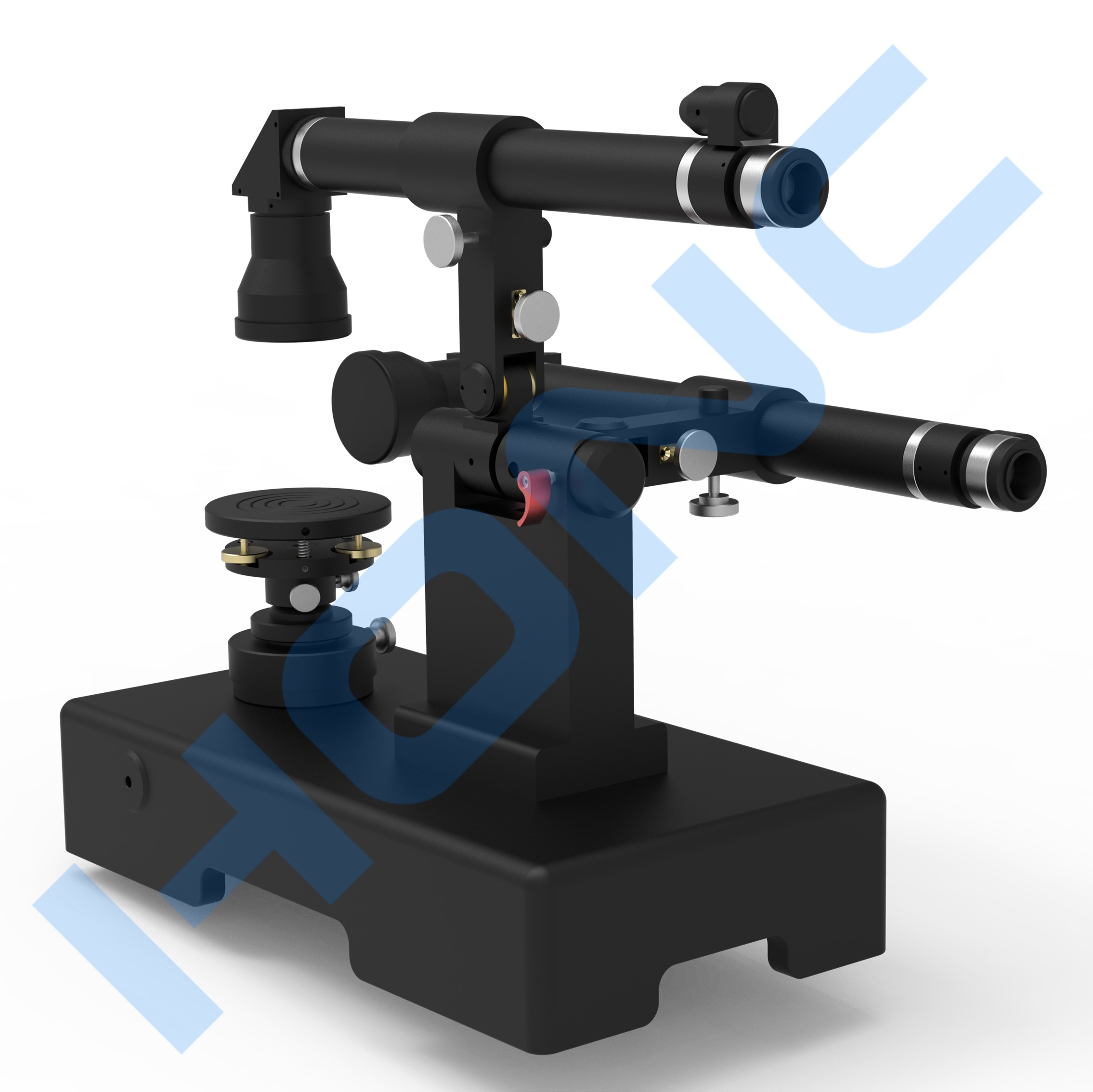

HCJ-210S型 雙管式比較測角儀
產品簡介 Product introduction
HCJ-210S型 雙管式比較測角儀，采用光學自準直法進行精密角度的比較測量，采用兩個自準直鏡進行棱鏡角度的檢測，是廣泛應用于批量平面零件，特別是棱鏡加工，檢驗之不可缺少的儀器之一。
HCJ-210S型 雙管式比較測角儀，是一臺高性價比的比較式測角儀產品，該產品由光電自準直平行光管、底座、支臂和選配的附件等組成。可對各種角度的棱鏡進行角度測量，是光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
本系列比較測角儀在參照主流產品的基礎上，結合新的技術，基于自主創新理念所設計的新一代光機電一體化產品。產品采用模塊化設計思路和統一的人機操作界面，多樣化的配附件系統和應用軟件模塊可為用戶提供針對不同應用場合的光電測量系統解決方案。
應用領域 Application fields
■ 光學棱鏡檢測(Prism measurement);
■ 光學窗口及平晶測量(Measurements for optical windows or optical flat);
■ 平行差及雙像差檢測(Parallelism or double-image error);
工作原理 Working principle
自準直儀是一種用于檢測平面反射鏡微小角度變化的光學測量儀器，從功能上理解，自準直儀是將準直儀（或平行光管）和準直望遠鏡結合為一體的一臺儀器。自準直儀通常由光源、分劃板、分光鏡、物鏡以及望遠接收部分構成（參見以上示意圖），光學自準直儀的望遠接收部分由分劃板和目鏡組成，通過人眼觀測并結合機械測微裝置完成測量，光電自準直儀的望遠接收部分則由光電傳感器完成接收和測量。
光源將位于物鏡焦平面（物鏡焦距= f）的分劃板投射至無窮遠（準直光出射），經過平面反射鏡返回的準直光經物鏡后再次成像于同樣位于物鏡焦平面（共焦系統）的光電傳感器的探測面上，當反射鏡發生了α角度的偏轉后，返回的分劃板在光電傳感器上的像會產生ΔS的位移（見上圖），通過精確測量出ΔS值，即可準確計算出平面反射鏡的偏轉角度（見以上公式）。
性能特點 Performance characteristics
▲ 高達1°50′超大測角范圍；
▲ 最大值測量或X、Y雙軸獨立測量；
▲ 15″測量精度;
▲ 長壽命高亮度LED光源；
▲ 小型化設計；高性價比；

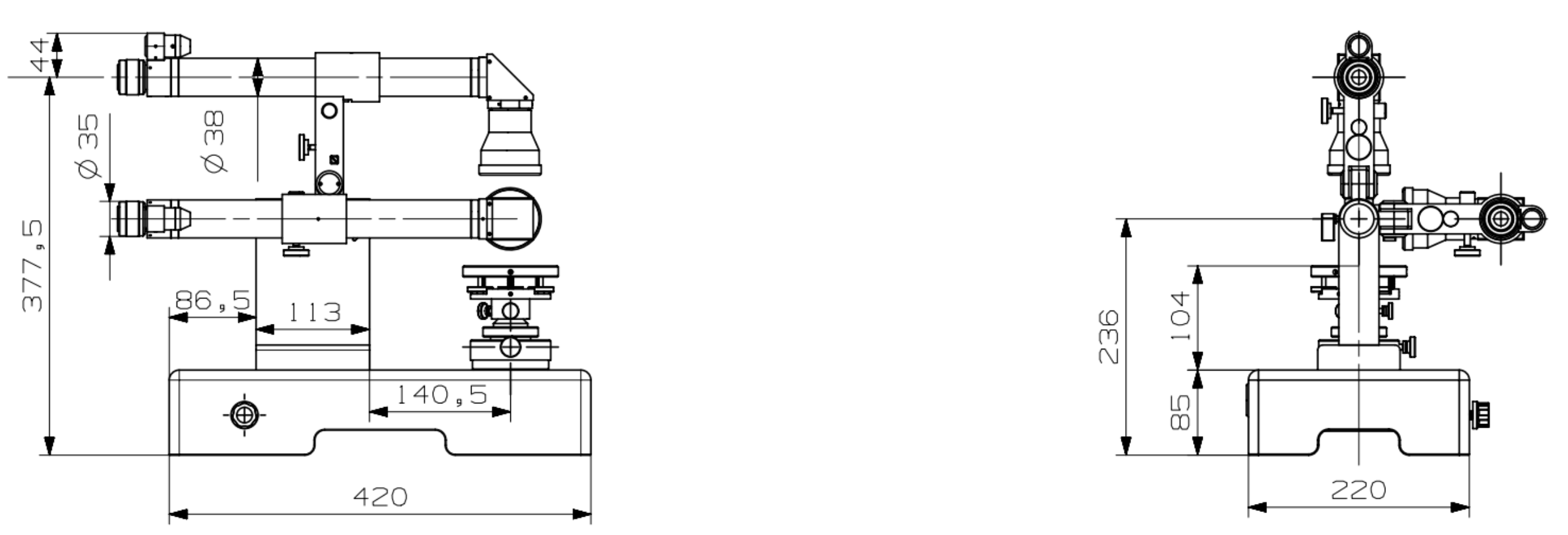

技術指標 Technical indicators
1、放大倍率: 21×；
2、視 場 角: 1°50′；
3、物鏡分辨率: ≤2.8″；
4、自準像格值: 15″；
5、物鏡焦距: 400mm；
6、出瞳直徑: Φ1.7mm；
7、出瞳距離: 17mm；
8、載物臺直徑: φ95mm；
9、照明光源：6V綠色LED；
10、分劃板格值范圍：±16′；
標準配置 Standard configuration
● 比較測角儀主機
● 平板玻璃
● 支臂
● 電源適配器
● 專用儀器箱
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v、5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
