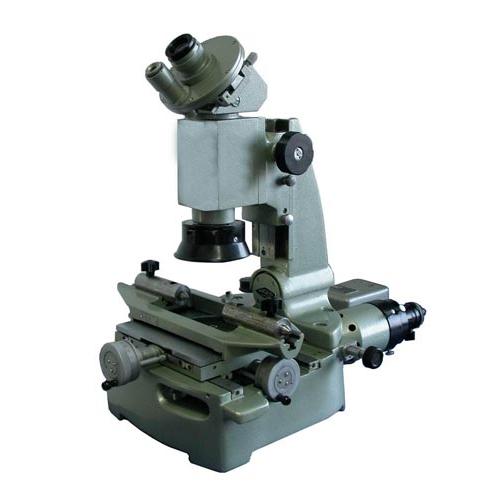

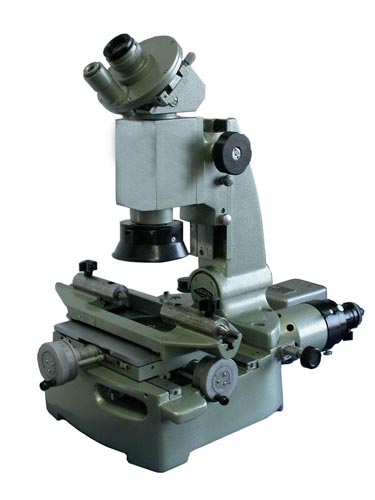

JGX-1型 小型工具顯微鏡
產品簡介 Product introduction
JGX-1型小型工具顯微鏡是具有繁用性的精密光學計量儀器之一。測量范圍廣。精確可靠，操作方便。因而特別適用于精密機械制造與工具制造工業。
應用范圍 Applications
(1)測定形狀樣板，樣板刀等按照直角座標進行測定;
(2)測定螺紋；螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等）
(3)測定角度：測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
(4)本儀器也可作為觀察顯微鏡使用，例如作表面光潔度檢定及其他類似工作。
(5)本儀器可配用特殊設備與附件，并可變換不同的放大倍烽對于形狀復雜或微小工件的測定極為方便。
技術指標 Technical indicators
(1)測量精度:
測微鼓輪的精度：0.01mm
測角目鏡中的角度精度：1’
輪廓目鏡中的角度精度：10’
立桿傾斜度尺的精度：1°
(2) 測量范圍:
縱向行程：
應用測微螺桿：0-25mm
應用測微螺桿及量塊：0-75mm
橫向行程：
應用測微螺桿：0-25mm
測角目鏡角度分度范圍：0-360°
輪廓目鏡角度分度范圍：±7°
顯微鏡立柱側向傾斜范圍：≈±12°
顯微鏡懸臂伸出長度：≈83mm
工作臺和物鏡之間距離：最大130mm
頂針架所允許的工件長度：
不大于ф25的工件： 最長220mm
不大于ф55的工件： 最長100mm
V型支架裝夾工件的最大直徑：100mm
(3)放大倍數：
物鏡放大倍率 | 總放大倍數 | 工作距離 | 視場直徑 |
1X | 10X | ≈78mm | ≈21mm |
3X | 30X | ≈69mm | ≈7mm |
5X | 50X | ≈49mm | ≈4.2mm |
(4)外形尺寸: 寬：350mm 長：600mm 高：530mm
(5)重量: 21KG
標準配置 Standard configuration
1、儀器主體：1臺
2、一般用照明設備：1件
3、測角目鏡：1套
4、帶測角目鏡照明用2W6V燈具：1套
5、3X物鏡：1只
6、25mm量塊：2塊
7、反射照明用8W6V燈具：1套
8、10VA-6V/220變壓器：1只
9、頂針架：1套
10、V型支架：1對
11、壓板：1套
12、定焦桿：1件
13、鑒定合格證：1份
14、產品說明書：1份
15、 專用高清彩色圖像處理系統1套（300萬/500萬/1000萬高清彩色CCD、視頻線、數據線）【選配】
16、 專業顯微數據分析系統1套【選配】
17、 品牌計算機【選配】
選配附件 Optional accessories
● 專用彩色高清圖像處理系統：
● UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC
● UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC
● U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC
● U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC
● C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC
● U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機
● E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)
● E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）
● E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）
● 專業顯微數據分析系統；
● 選配附件；
名稱 | 類別/技術參數 |
目鏡 | 大視野 WF16X(Φ11mm) |
分劃 10X(Φ18mm) 格值0.1mm/格 |
目鏡筒 | 雙目鏡,可360?旋轉,傾斜30o |
三目鏡, 傾斜30o 可同時觀察與攝影 |
轉換器 | 五孔 (內向式滾珠內定位) |
濾色片 | 綠濾色片 |
黃濾色片 |
CCD接頭 | 0.4X |
0.5X |
1X |
0.5X帶分劃尺,格值0.1mm/格 |
攝像儀 | DV-1帶USB和Video輸出 |
DV-2帶USB輸出 |
DV-3帶Video輸出 |
攝影裝置 | 2.5X/4X變倍攝影裝置帶10X取景目鏡 |
4X對焦攝影裝置 |
MD卡環 |
PK卡環 |
數碼相機接頭 | CANON(A610,A620,A630,A640) |
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞荨⒈ｋU(xiǎn)絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
