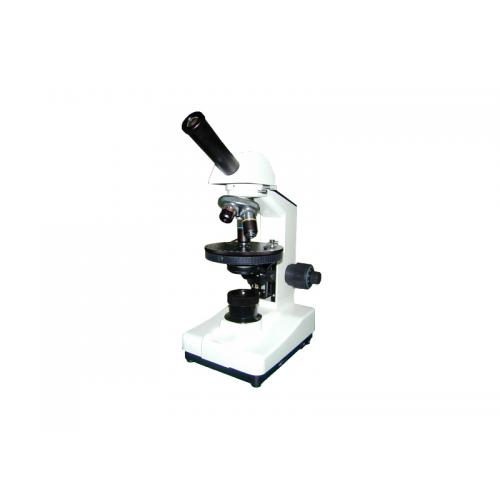

HJPL-135型 透射式單目正置偏光顯微鏡



 產品簡介   Product introduction

---

HJPL-135型 透射式單目正置偏光顯微鏡，主要用于鑒別具有雙折射特性的物質，是藥理學、地質學和機械、冶金等部門用來研究結晶、礦物、巖石和金相組織的重要工具。是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器。它在醫學上有廣泛的用途，如觀察齒、骨、頭發、及活細胞等的結晶內含物、神經纖維、動物肌肉、植物纖維等的結構細節，分析變性過程。也可以觀察無機化學中各種鹽類的結晶狀況在自然光看不到的精細結構。

偏光顯微鏡（Polarizing microscope）是用于研究所謂透明與不透明各向異性材料的一種顯微鏡，在地質學等理工科專業中有重要應用。凡具有雙折射的物質，在偏光顯微鏡下就能分辨的清楚，當然這些物質也可用染色法來進行觀察，但有些則不可用，而必須利用偏光顯微鏡。反射偏光顯微鏡是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器， 可供廣大用戶做單偏光觀察，正交偏光觀察，錐光觀察。

 應用范圍   Applications

---

本系列偏光顯微鏡是研究晶體光學性質的重要儀器，同時又是其他晶體光學研究法(油浸法、弗氏臺法等)的基礎。

偏光顯微鏡是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器,可做單偏光觀察，正交偏光觀察，錐光觀察。將普通光改變?yōu)槠窆膺M行鏡檢的方法，以鑒別某一物質是單折射（各向同行）或雙折射性（各向異性）。

雙折射性是晶體的基本特征。因此，偏光顯微鏡被廣泛地應用在礦物、高分子、纖維、玻璃、半導體、化學等領域。在生物學中，很多結構也具有雙折射性，這就需要利用偏光顯微鏡加以區分。在植物學方面，如鑒別纖維、染色體、紡錘絲、淀粉粒、細胞壁以及細胞質與組織中是否含有晶體等。在植物病理上，病菌的入侵，常引起組織內化學性質的改變，可以偏光顯微術進行鑒別。在人體及動物學方面，常利用偏光顯微術來鑒別骨骼、牙齒、膽固醇、神經纖維、腫瘤細胞、橫紋肌和毛發等。偏光顯微鏡的應用領域：

1、生物領域：在生物體中，不同的纖維蛋白結構顯示出明顯的各向異性，使用偏光顯微鏡可得到這些纖維中分子排列的詳細情況。如膠原蛋白、細胞分裂時的紡綞絲等。

2、各種生物和非生物材料鑒定：如淀粉性質鑒定、藥品成分鑒定、纖維、液晶、DNA晶體等。

3、醫學分析：如結石、尿酸晶體檢測、關節炎等。

4、地礦分析：除了常見的生物醫學方面的應用之外，偏光顯微鏡還可用于對各種礦物及結晶體的偏光檢測，被廣泛應用于石油、采礦及半導體行業。LED照明及專用濾鏡更是能夠在質量控制及工業分析中進行應用。



 性能特點   Performance characteristics

---

偏光顯微是鑒定物質細微結構光學性質的一種顯微鏡。凡具有雙折射性的物質，在偏光顯微鏡下就能分辨的清楚，當然這些物質也可用染色法來進行觀察，但有些則不可能，而必須利用偏光顯微鏡。

偏光顯微鏡的特點，就是將普通光改變?yōu)槠窆膺M行鏡檢的方法，以鑒別某一物質是單折射性（各向同性）或雙折射性（各向異性）。雙折射性是晶體的基本特性。因此，偏光顯微鏡被廣泛地應用在礦物、化學等領域，在生物學和植物學也有應用。

▲  配置大視野目鏡和消色差物鏡，視場大而且清晰；

▲  粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm；

▲  6V20W鹵素燈透射照明,亮度可調；

 技術指標   Technical indicators

---

型號	HJPL-135	HJPL-135A
目鏡	大視野 WF10X(Φ18mm)
物鏡	消色差物鏡 4X/0.10
	消色差物鏡 10X/0.25
	消色差物鏡 40X/0.65 (彈簧)
	消色差物鏡 100X/1.25(彈簧,油)
目鏡筒	單目鏡；傾斜30?
檢偏器	推拉式
調焦機構	粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
轉換器	四孔(內向式滾珠內定位)
載物臺	旋轉式載物臺(直徑:Φ120mm)	雙層機械移動式載物臺附加（Φ100mm）； 旋轉式載物臺(尺寸：125mmX125mm； 移動范圍：70mmX30mm)
阿貝聚光鏡	NA.1.25  可上下升降
濾色片	藍濾色片
	磨砂玻璃
起偏器	可360?旋轉
集光器	鹵素燈照明適用
照明系統	6V 20W 鹵素燈,亮度可調

 標準配置   Standard configuration

---

1、 儀器主機： 1 套

2、 10 倍目鏡： 1只

3、 物鏡：  4 只

4、 工作臺：1套

5、 光源：1只

6、 電源： 1套

7、 三目鏡筒

8、 調焦機構

9、 照明系統

10、 電源線

11、 儀器防塵罩

12、 產品說明書

13、 產品合格證

14、 產品保修卡

15、 專用高清彩色圖像處理系統1套（300萬/500萬/1000萬高清彩色CCD、視頻線、數據線）【選配】

16、 專業顯微數據分析系統1套【選配】

17、  品牌計算機【選配】

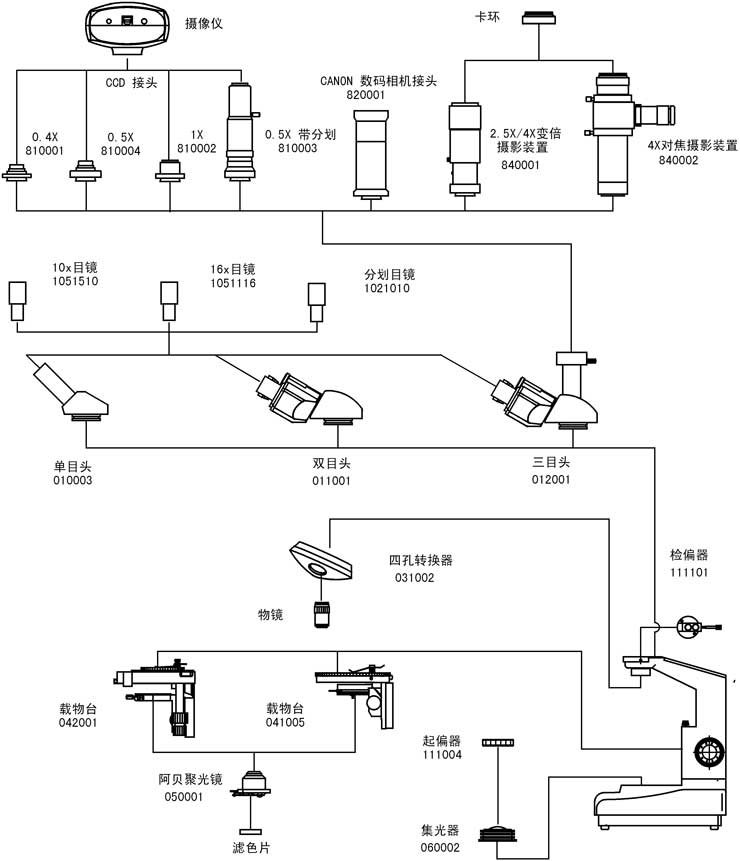

 選配附件   Optional accessories

---

●   專用彩色高清圖像處理系統：

●   UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC

●   UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC

●   U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC

●   U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC

●   C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC

●   U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機

●   E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)

●   E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）

●   E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）

●   專業顯微數據分析系統；

●   選配附件；

名稱	類別/技術參數
目鏡	大視野  WF16X(Φ11mm)
	分劃    10X(Φ18mm) 格值0.1mm/格
目鏡筒	雙目鏡,可360?旋轉,傾斜30o
	三目鏡, 傾斜30o 可同時觀察與攝影
轉換器	五孔 (內向式滾珠內定位)
濾色片	綠濾色片
	黃濾色片
CCD接頭	0.4X
	0.5X
	1X
	0.5X帶分劃尺,格值0.1mm/格
攝像儀	DV-1帶USB和Video輸出
	DV-2帶USB輸出
	DV-3帶Video輸出
攝影裝置	2.5X/4X變倍攝影裝置帶10X取景目鏡
	4X對焦攝影裝置
	MD卡環
	PK卡環
數碼相機接頭	CANON(A610,A620,A630,A640)

 注意事項   Precautions

---

1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

2. 嚴禁分解

除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。

3. 輸入電壓

請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。

4. 使用特定燈泡、保險絲和電源線

如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。

5. 顯微鏡需防高溫、防潮、防異物

為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。

6. 光源熱度

 照明燈泡在使用時會產生高溫，在燈亮時不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。

★ 為防止燙傷，在燈亮時或熄燈30分鐘以內不要觸摸燈泡。

★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微動調焦手輪

本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。

8. 放置場所

本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：

※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。

※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。

9. 安裝燈泡

請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。

※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。

※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。

※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。

※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。

10. 儀器搬運

本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。

11. 環境保護

請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！

 保養維護   Maintenance

---

1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。

2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。

3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。

4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。

5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。

6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
